Leçon 3.1 : Lire le signal numérique du module bouton
(1) Description
Dans ce projet, nous avons l’intention d’utiliser le module bouton-poussoir pour contrôler la LED.
(2) Paramètres :
Tension de fonctionnement : DC 3.3-5V
Signal de contrôle : signal numérique
Taille : 34mm
Poids : 3.8g
(3) Ce dont vous avez besoin :

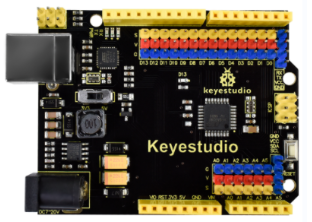

Carte de contrôle*1 |
Câble USB*1 |

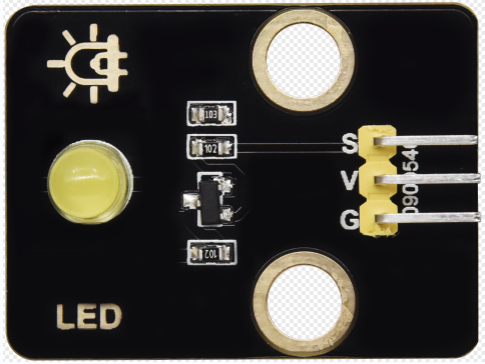

Module LED jaune*1 |
Fil 3 broches F-F 26AWG*2 |
Module bouton-poussoir*1 |
|---|---|---|---|---|
|
|
|
|
|

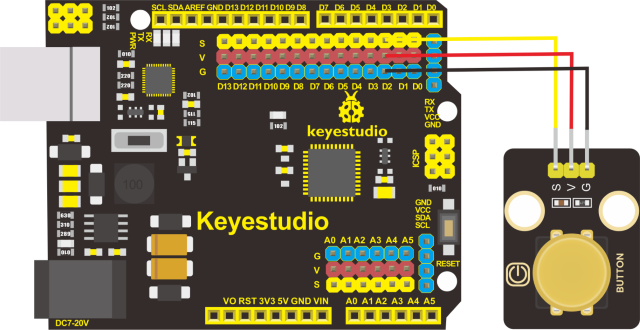

(4) Schéma de connexion
Tableau de connexion des broches |
|
|---|---|
Broche du bouton |
Broche de la carte de contrôle |
G |
G(GND) |
V |
V(5V) |
S |
D2 |
Tableau de connexion des broches |
|
|---|---|
Broche de la LED |
Broche de la carte de contrôle |
G |
G(GND) |
V |
V(5V) |
S |
D3 |

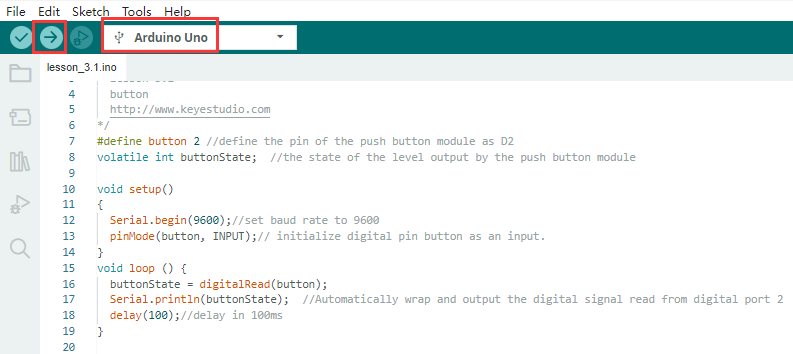

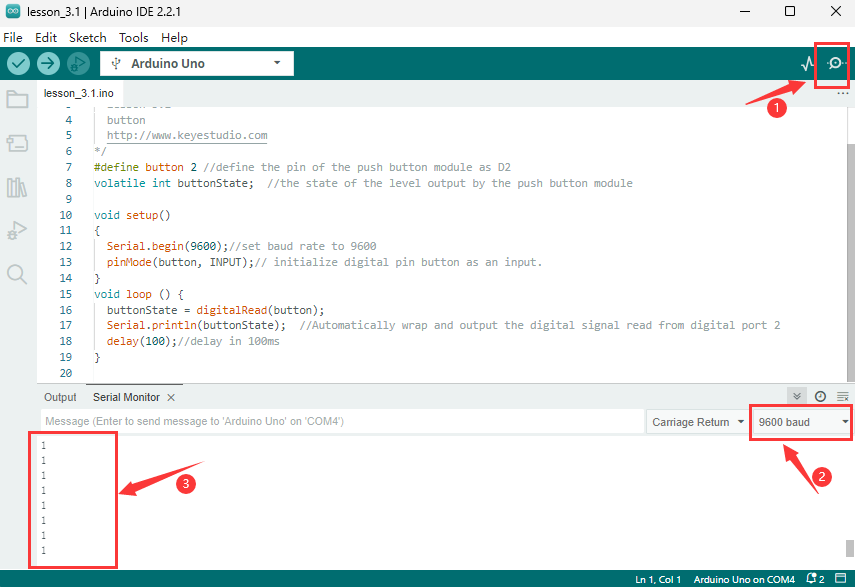

(5) Explication du code :
Serial.begin(9600) - initialise la communication série et définit le débit en bauds à 9600
pinMode(pin, INPUT) - utilise la fonction pinMode() pour indiquer à Arduino si la broche est une broche de sortie ou d’entrée
digitalRead(pin) - lit le niveau numérique des broches, soit HIGH soit LOW
