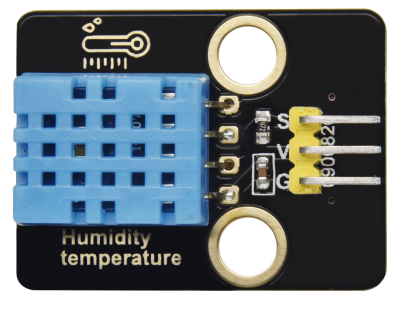

Leçon 7 : Capteur de température et d’humidité DHT11
(1) Description :
Ce capteur de température et d’humidité DHT11 est un capteur composite qui contient une sortie numérique calibrée du signal de température et d’humidité.
Le capteur de température et d’humidité DHT11 utilise la technologie d’acquisition du module numérique ainsi que la technologie de détection de la température et de l’humidité, garantissant une haute fiabilité et une excellente stabilité à long terme.
Il comprend un élément résistif et un dispositif de mesure de température NTC.
(2) Paramètres :
Tension de fonctionnement : +5 V
Température de fonctionnement : 0-50 ℃ avec une erreur de ± 2 ℃
Humidité : 20-90% HR avec une erreur de ± 5% HR
Interface : port numérique
(3). Vous devez préparer :
Carte de contrôle*1 |
Câble USB*1 |
Capteur DHT11*1 |
Fil DuPont 3 broches |
|---|---|---|---|
|
|
|
|

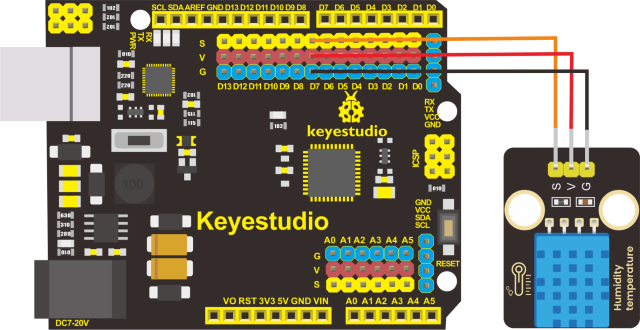

(4) Schéma de connexion
Les broches G, V et S du capteur DHT11*1 sont connectées respectivement aux broches G, V et D7 de la carte de contrôle.
