Projekt 11 Ultraschall-Ausweich-Panzer

Beschreibung

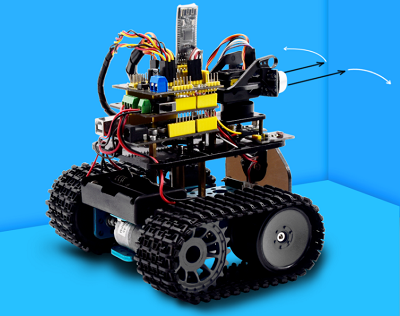

In diesem Programm erkennt der Ultraschallsensor die Entfernung von Hindernissen und sendet Signale, die den Roboterwagen steuern. Im Folgenden zeigen wir dir, wie du ein Hindernisvermeidungsfahrzeug baust.

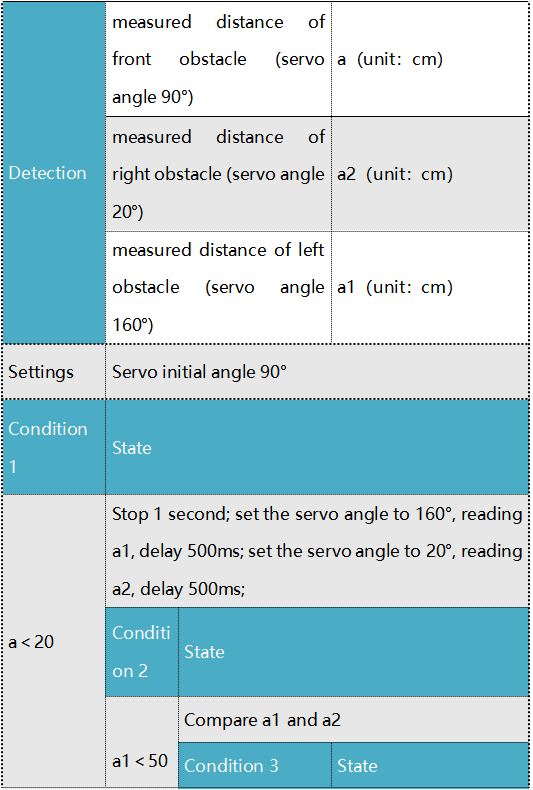

Die spezifische Logik des Ultraschall-Ausweichroboters ist wie folgt dargestellt:

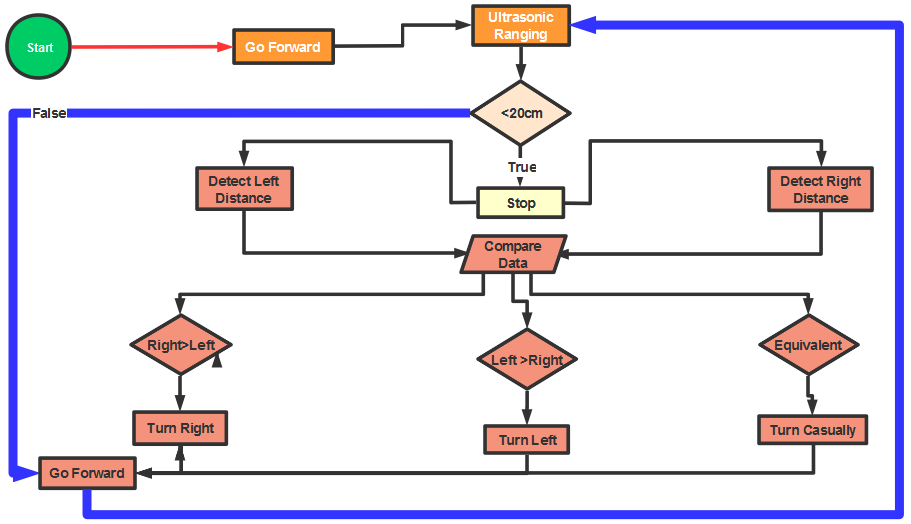

Ablaufdiagramm

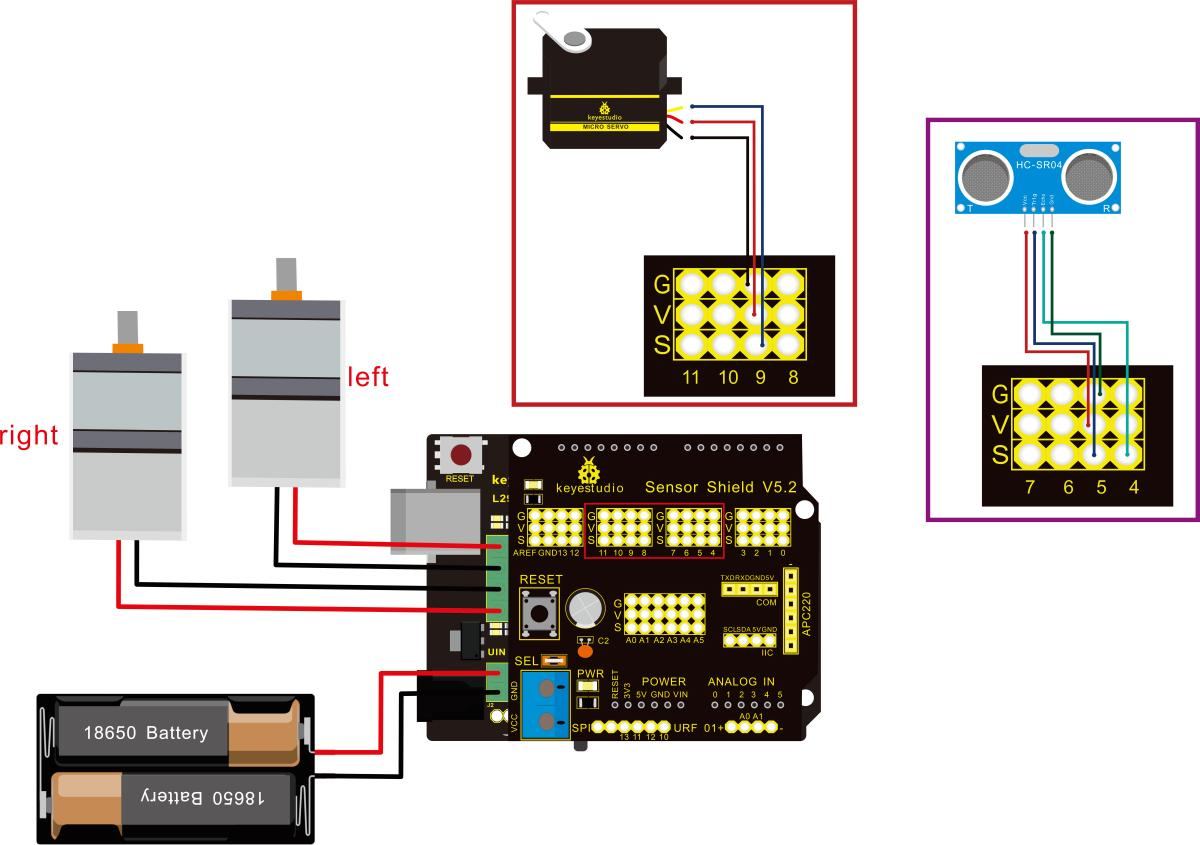

Verbindungsdiagramm:

Hinweis: Die Stifte „-“, „+” und „S“ des Servos sind jeweils mit G (GND), V (VCC) und D9 der Erweiterungsplatine verbunden. VCC, Trig, Echo und Gnd des Ultraschallsensors sind mit 5V (V), 5 (S), Echo und Gnd (G) der Erweiterungsplatine verbunden.

Testcode:

/*
 keyestudio Mini Tank Robot V2.1
 Lektion 11
 ultrasonic_avoid_tank
 http://www.keyestudio.com
*/
int random2;
int a;
int a1;
int a2;
#define ML_Ctrl 13  // Richtungssteuerpin des linken Motors definieren
#define ML_PWM 11   // PWM-Steuerpin des linken Motors definieren
#define MR_Ctrl 12  // Richtungssteuerpin des rechten Motors definieren
#define MR_PWM 3   // PWM-Steuerpin des rechten Motors definieren

#define Trig 5  // Ultraschall-Trig-Pin
#define Echo 4  // Ultraschall-Echo-Pin
int distance;
#define servoPin 9  // Servo-Pin
int pulsewidth;
/************Funktion zum Betreiben des Motors**************/
void Car_front()
{
  digitalWrite(MR_Ctrl,LOW);
  analogWrite(MR_PWM,200);
  digitalWrite(ML_Ctrl,LOW);
  analogWrite(ML_PWM,200);
}
void Car_back()
{
  digitalWrite(MR_Ctrl,HIGH);
  analogWrite(MR_PWM,200);
  digitalWrite(ML_Ctrl,HIGH);
  analogWrite(ML_PWM,200);
}
void Car_left()
{
  digitalWrite(MR_Ctrl,LOW);
  analogWrite(MR_PWM,255);
  digitalWrite(ML_Ctrl,HIGH);
  analogWrite(ML_PWM,255);
}
void Car_right()
{
  digitalWrite(MR_Ctrl,HIGH);
  analogWrite(MR_PWM,255);
  digitalWrite(ML_Ctrl,LOW);
  analogWrite(ML_PWM,255);
}
void Car_Stop()
{
  digitalWrite(MR_Ctrl,LOW);
  analogWrite(MR_PWM,0);
  digitalWrite(ML_Ctrl,LOW);
  analogWrite(ML_PWM,0);
}

// Funktion zur Steuerung des Servos
void procedure(int myangle) {
  for (int i = 0; i <= 50; i = i + (1)) {
    pulsewidth = myangle * 11 + 500;
    digitalWrite(servoPin,HIGH);
    delayMicroseconds(pulsewidth);
    digitalWrite(servoPin,LOW);
    delay((20 - pulsewidth / 1000));
  }
}
// Funktion zur Steuerung des Ultraschallsensors
float checkdistance() {
  digitalWrite(Trig, LOW);
  delayMicroseconds(2);
  digitalWrite(Trig, HIGH);
  delayMicroseconds(10);
  digitalWrite(Trig, LOW);
  float distance = pulseIn(Echo, HIGH) / 58.00;  // 58.20, das heißt, 2*29.1=58.2
  delay(10);
  return distance;
}
  //****************************************************************
void setup(){
  pinMode(servoPin, OUTPUT);
  procedure(90); // Servo auf 90° einstellen

  pinMode(Trig, OUTPUT);
  pinMode(Echo, INPUT);
  pinMode(ML_Ctrl, OUTPUT);
  pinMode(ML_PWM, OUTPUT);
  pinMode(MR_Ctrl, OUTPUT);
  pinMode(MR_PWM, OUTPUT);
}
void loop(){
  random2 = random(1, 100);
  a = checkdistance();  // Die vom Ultraschallsensor erkannte Vorderentfernung der Variablen a zuweisen

  if (a < 20) // Wenn die erkannte Vorderentfernung kleiner als 20 ist
  {
      Car_Stop();  // Roboter stoppt
      delay(500); // Verzögerung von 500 ms
      procedure(160);  // Ultraschallplattform dreht nach links
      for (int j = 1; j <= 10; j = j + (1)) { // for-Anweisung, die Daten sind genauer, wenn der Ultraschallsensor mehrmals erkennt.
        a1 = checkdistance();  // Die vom Ultraschallsensor erkannte linke Entfernung der Variablen a1 zuweisen
      }
      delay(300);
      procedure(20); // Ultraschallplattform dreht nach rechts
      for (int k = 1; k <= 10; k = k + (1)) {
        a2 = checkdistance(); // Die vom Ultraschallsensor erkannte rechte Entfernung der Variablen a2 zuweisen
      }

      if (a1 < 50 || a2 < 50)  // Der Roboter dreht zur Seite mit der größeren Entfernung, wenn die linke oder rechte Entfernung kleiner als 50 cm ist.
      {
        if (a1 > a2) // Linke Entfernung ist größer als rechte Seite
        {
          procedure(90);  // Ultraschallplattform dreht zurück nach vorne rechts
Car_left();  // Roboter dreht nach links
          delay(500);  // 500 ms nach links drehen
          Car_front(); // Nach vorne fahren
        }
        else
        {
          procedure(90);
          Car_right(); // Roboter dreht nach rechts
          delay(500);
          Car_front();  // Nach vorne fahren
        }
      }
      else  // Wenn beide Seiten größer oder gleich 50 cm sind, zufällig nach links oder rechts drehen
      {
        if ((long) (random2) % (long) (2) == 0)  // Wenn die Zufallszahl gerade ist
        {
          procedure(90);
          Car_left(); // Panzeroboter dreht nach links
          delay(500);
          Car_front(); // Nach vorne fahren
        }
        else
        {
          procedure(90);
          Car_right(); // Roboter dreht nach rechts
          delay(500);
          Car_front(); // Nach vorne fahren
       }
     }
  }
  else  // Wenn die Vorderentfernung größer oder gleich 20 cm ist, fährt der Roboterwagen nach vorne
  {
      Car_front(); // Nach vorne fahren
  }
}

Testergebnis

Code erfolgreich hochgeladen, DIP-Schalter auf das rechte Ende gestellt und Stromversorgung eingeschaltet. Der Panzeroboter fährt nach vorne und weicht Hindernissen automatisch aus.
