Proyecto 13 Robot Tanque con Control Remoto IR
Descripción

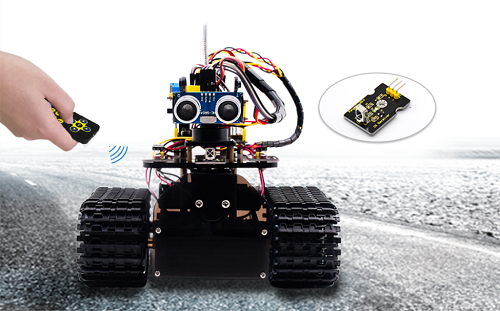

El control remoto por infrarrojos es uno de los controles más ubicuos, aplicado en televisores, ventiladores eléctricos y algunos electrodomésticos. En este proyecto, crearemos un automóvil inteligente controlado por IR. Dado que conocemos cada valor de tecla en el control remoto IR, podemos controlar el automóvil inteligente y mostrar patrones en la matriz de puntos mediante el valor de tecla correspondiente.
La lógica específica del robot de control remoto infrarrojo se muestra a continuación:
Configuración inicial |
Ángulo del servo 90° |
|
|---|---|---|
Panel de matriz LED 8X16 muestra un icono “V” |
||
Control remoto |
Valor de tecla |
Estado de tecla |
|
FF629D |
Ir hacia adelante (PWM establecido a 200) |
Panel LED 8X16 muestra icono frontal |
||
|
FFA857 |
Ir hacia atrás (PWM establecido a 200) |
Panel LED 8X16 muestra icono trasero |
||
|
FF22DD |
Girar a la izquierda |
Panel LED 8X16 muestra icono hacia la izquierda |
||
|
FFC23D |
Girar a la derecha |
Panel LED 8X16 muestra icono hacia la derecha |
||
|
FF02FD |
Detener |
Panel LED 8X16 muestra “STOP” |
||
|
FF30CF |
Rotar a la izquierda (PWM establecido a 200) |
Panel LED 8X16 muestra icono hacia la izquierda |
||
|
FF7A85 |
Rotar a la derecha (PWM establecido a 200) |
Panel LED 8X16 muestra icono hacia la derecha |

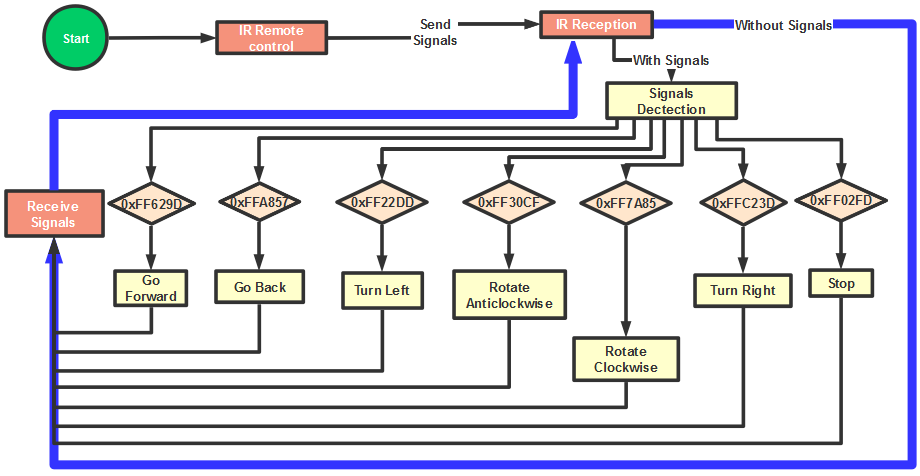

Diagrama de flujo

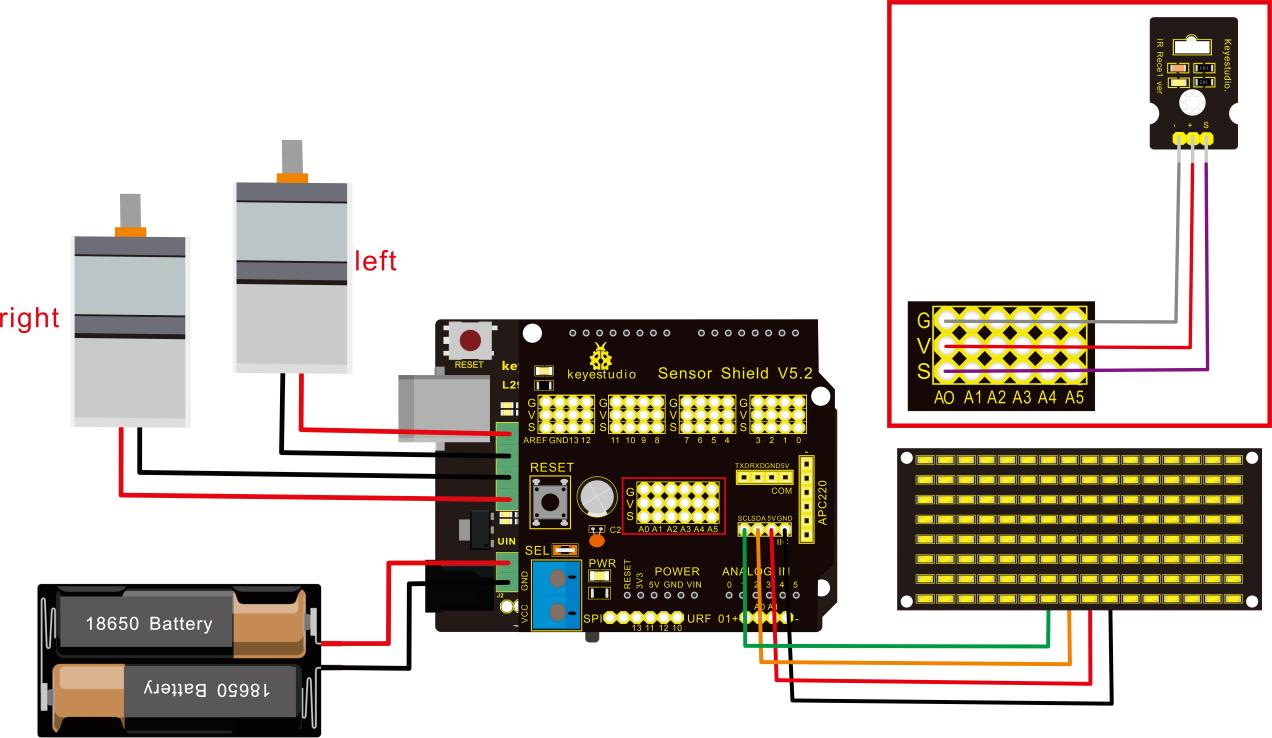

Diagrama de conexión
Atención: GND, VCC, SDA, SCL del panel LED 8x16 están respectivamente conectados con - (GND), + (VCC), SDA, SCL. Y “-”, “+” y S del módulo receptor IR están conectados a G (GND), V (VCC) y A0 en el escudo de sensores. En caso de puertos digitales insuficientes, los puertos analógicos pueden tratarse como puertos digitales. A0 equivale a digital 14, A1 es como digital 15.
Código de prueba
/*
keyestudio Mini Tank Robot V2.1
lección 13
tanque con control remoto IR
http://www.keyestudio.com
*/
#include <IRremoteTank.h>
IRrecv irrecv(A0); // establecer IRrecv irrecv a A0
decode_results results;
long ir_rec; // guardar el valor IR recibido
// Array, utilizado para almacenar los datos del patrón, puede calcularse por sí mismo u obtenerse de la herramienta de módulo
unsigned char start01[] = {0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80,0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01};
unsigned char front[] = {0x00,0x00,0x00,0x00,0x00,0x24,0x12,0x09,0x12,0x24,0x00,0x00,0x00,0x00,0x00,0x00};
unsigned char back[] = {0x00,0x00,0x00,0x00,0x00,0x24,0x48,0x90,0x48,0x24,0x00,0x00,0x00,0x00,0x00,0x00};
unsigned char left[] = {0x00,0x00,0x00,0x00,0x00,0x00,0x44,0x28,0x10,0x44,0x28,0x10,0x44,0x28,0x10,0x00};
unsigned char right[] = {0x00,0x10,0x28,0x44,0x10,0x28,0x44,0x10,0x28,0x44,0x00,0x00,0x00,0x00,0x00,0x00};
unsigned char STOP01[] = {0x2E,0x2A,0x3A,0x00,0x02,0x3E,0x02,0x00,0x3E,0x22,0x3E,0x00,0x3E,0x0A,0x0E,0x00};
unsigned char clear[] = {0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};
#define SCL_Pin A5 // Establecer pin de reloj a A5
#define SDA_Pin A4 // Establecer pin de datos a A4
#define ML_Ctrl 13 // definir el pin de control de dirección del motor izquierdo
#define ML_PWM 11 // definir el pin de control PWM del motor izquierdo
#define MR_Ctrl 12 // definir el pin de control de dirección del motor derecho
#define MR_PWM 3 // definir el pin de control PWM del motor derecho
#define servoPin 9 // pin del servo
int pulsewidth; // guardar el valor de ancho de pulso del servo
void setup(){
Serial.begin(9600);
irrecv.enableIRIn(); // Inicializar la biblioteca de recepción IR
pinMode(ML_Ctrl, OUTPUT);
pinMode(ML_PWM, OUTPUT);
pinMode(MR_Ctrl, OUTPUT);
pinMode(MR_PWM, OUTPUT);
pinMode(SCL_Pin,OUTPUT);
pinMode(SDA_Pin,OUTPUT);
matrix_display(clear); // Limpiar pantalla
matrix_display(start01); // mostrar imagen de inicio
pinMode(servoPin, OUTPUT);
procedure(90); // El servo rota a 90°
}
void loop(){
if (irrecv.decode(&results)) // recibir el valor del control remoto IR
{
ir_rec=results.value;
String type="UNKNOWN";
String typelist[14]={"UNKNOWN", "NEC", "SONY", "RC5", "RC6", "DISH", "SHARP", "PANASONIC", "JVC", "SANYO", "MITSUBISHI", "SAMSUNG", "LG", "WHYNTER"};
if(results.decode_type>=1&&results.decode_type<=13){
type=typelist[results.decode_type];
}
Serial.print("IR TYPE:"+type+" ");
Serial.println(ir_rec,HEX);
irrecv.resume();
}
if (ir_rec == 0xFF629D) // Ir hacia adelante
{
Car_front();
matrix_display(front); // Mostrar imagen frontal
}
if (ir_rec == 0xFFA857) // El robot retrocede
{
Car_back();
matrix_display(front); // Ir hacia atrás
}
if (ir_rec == 0xFF22DD) // El robot gira a la izquierda
{
Car_T_left();
matrix_display(left); // Mostrar imagen de giro a la izquierda
}
if (ir_rec == 0xFFC23D) // El robot gira a la derecha
{
Car_T_right();
matrix_display(right); // Mostrar imagen de giro a la derecha
}
if (ir_rec == 0xFF02FD) // El robot se detiene
{
Car_Stop();
matrix_display(STOP01); // mostrar imagen de parada
}
if (ir_rec == 0xFF30CF) // el robot rota en sentido antihorario
{
Car_left();
matrix_display(left); // mostrar imagen de rotación antihoraria
}
if (ir_rec == 0xFF7A85) // el robot rota en sentido horario
{
Car_right();
matrix_display(right); // mostrar imagen de rotación horaria
}
}
/******************Control del servo*******************/
void procedure(int myangle) {
for (int i = 0; i <= 50; i = i + (1)) {
pulsewidth = myangle * 11 + 500;
digitalWrite(servoPin,HIGH);
delayMicroseconds(pulsewidth);
digitalWrite(servoPin,LOW);
delay((20 - pulsewidth / 1000));
}
}
/******************Matriz de puntos****************/
// esta función se utiliza para la visualización de la matriz de puntos
void matrix_display(unsigned char matrix_value[])
{
IIC_start();
IIC_send(0xc0); // Elegir dirección
for(int i = 0;i < 16;i++) // La imagen tiene 16 bits
{
IIC_send(matrix_value[i]); // datos para transmitir patrones
}
IIC_end(); // finalizar la transmisión del patrón de datos
IIC_start();
IIC_send(0x8A); // control de visualización, establecer ancho de pulso a 4/16
IIC_end();
}
// La condición para comenzar a transmitir datos
void IIC_start()
{
digitalWrite(SCL_Pin,HIGH);
delayMicroseconds(3);
digitalWrite(SDA_Pin,HIGH);
delayMicroseconds(3);
digitalWrite(SDA_Pin,LOW);
delayMicroseconds(3);
}
void IIC_send(unsigned char send_data)
{
for(char i = 0;i < 8;i++) // Cada byte tiene 8 bits, 8 bits para cada carácter
{
digitalWrite(SCL_Pin,LOW); // bajar el pin de reloj SCL para cambiar las señales de SDA
delayMicroseconds(3);
if(send_data & 0x01) // establecer el nivel alto y bajo de SDA_Pin según 1 o 0 de cada bit
{
digitalWrite(SDA_Pin,HIGH);
}
else
{
digitalWrite(SDA_Pin,LOW);
}
delayMicroseconds(3);
digitalWrite(SCL_Pin,HIGH); // subir el pin de reloj SCL_Pin para detener la transmisión de datos
delayMicroseconds(3);
send_data = send_data >> 1; // detectar bit por bit, por lo que desplazar los datos a la derecha en uno
}
}
// La señal de que la transmisión de datos ha finalizado
void IIC_end()
{
digitalWrite(SCL_Pin,LOW);
delayMicroseconds(3);
digitalWrite(SDA_Pin,LOW);
delayMicroseconds(3);
digitalWrite(SCL_Pin,HIGH);
delayMicroseconds(3);
digitalWrite(SDA_Pin,HIGH);
delayMicroseconds(3);
}
/***************la función para ejecutar el motor***************/
void Car_front()
{
digitalWrite(MR_Ctrl,LOW);
analogWrite(MR_PWM,200);
digitalWrite(ML_Ctrl,LOW);
analogWrite(ML_PWM,200);
}
void Car_back()
{
digitalWrite(MR_Ctrl,HIGH);
analogWrite(MR_PWM,200);
digitalWrite(ML_Ctrl,HIGH);
analogWrite(ML_PWM,200);
}
void Car_left()
{
digitalWrite(MR_Ctrl,LOW);
analogWrite(MR_PWM,255);
digitalWrite(ML_Ctrl,HIGH);
analogWrite(ML_PWM,255);
}
void Car_right()
{
digitalWrite(MR_Ctrl,HIGH);
analogWrite(MR_PWM,255);
digitalWrite(ML_Ctrl,LOW);
analogWrite(ML_PWM,255);
}
void Car_Stop()
{
digitalWrite(MR_Ctrl,LOW);
analogWrite(MR_PWM,0);
digitalWrite(ML_Ctrl,LOW);
analogWrite(ML_PWM,0);
}
void Car_T_left()
{
digitalWrite(MR_Ctrl,LOW);
analogWrite(MR_PWM,255);
digitalWrite(ML_Ctrl,LOW);
analogWrite(ML_PWM,180);
}
void Car_T_right()
{
digitalWrite(MR_Ctrl,LOW);
analogWrite(MR_PWM,180);
digitalWrite(ML_Ctrl,LOW);
analogWrite(ML_PWM,255);
}
//****************************************************************
Resultado de la prueba
Cargue el código exitosamente y encienda el robot inteligente, que puede ser controlado por el control remoto IR. Al mismo tiempo, el patrón correspondiente se muestra en el panel LED 8X16.
