Assemblare il Robot Antincendio

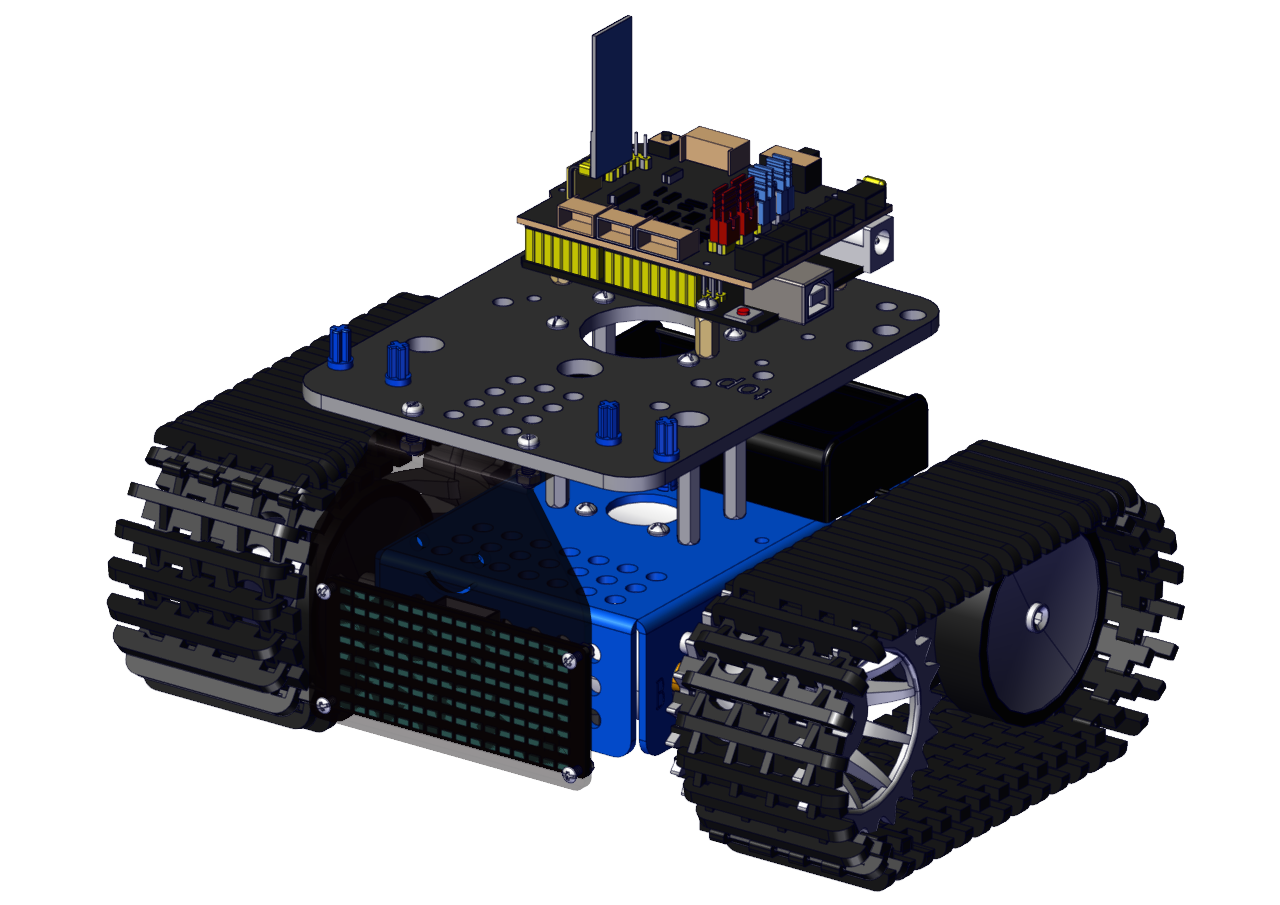

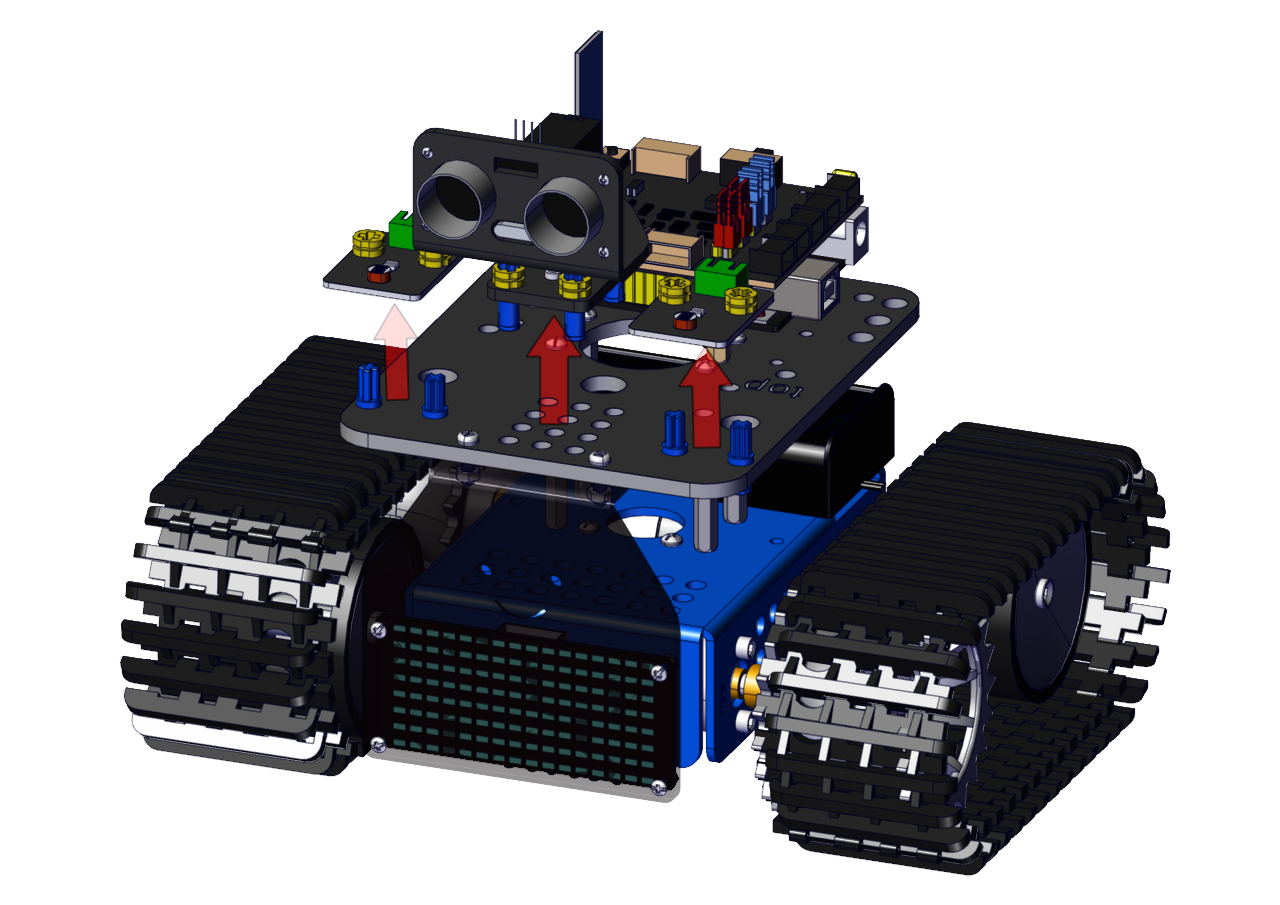

Rimuovere il sensore a ultrasuoni e i due fotoresistori.

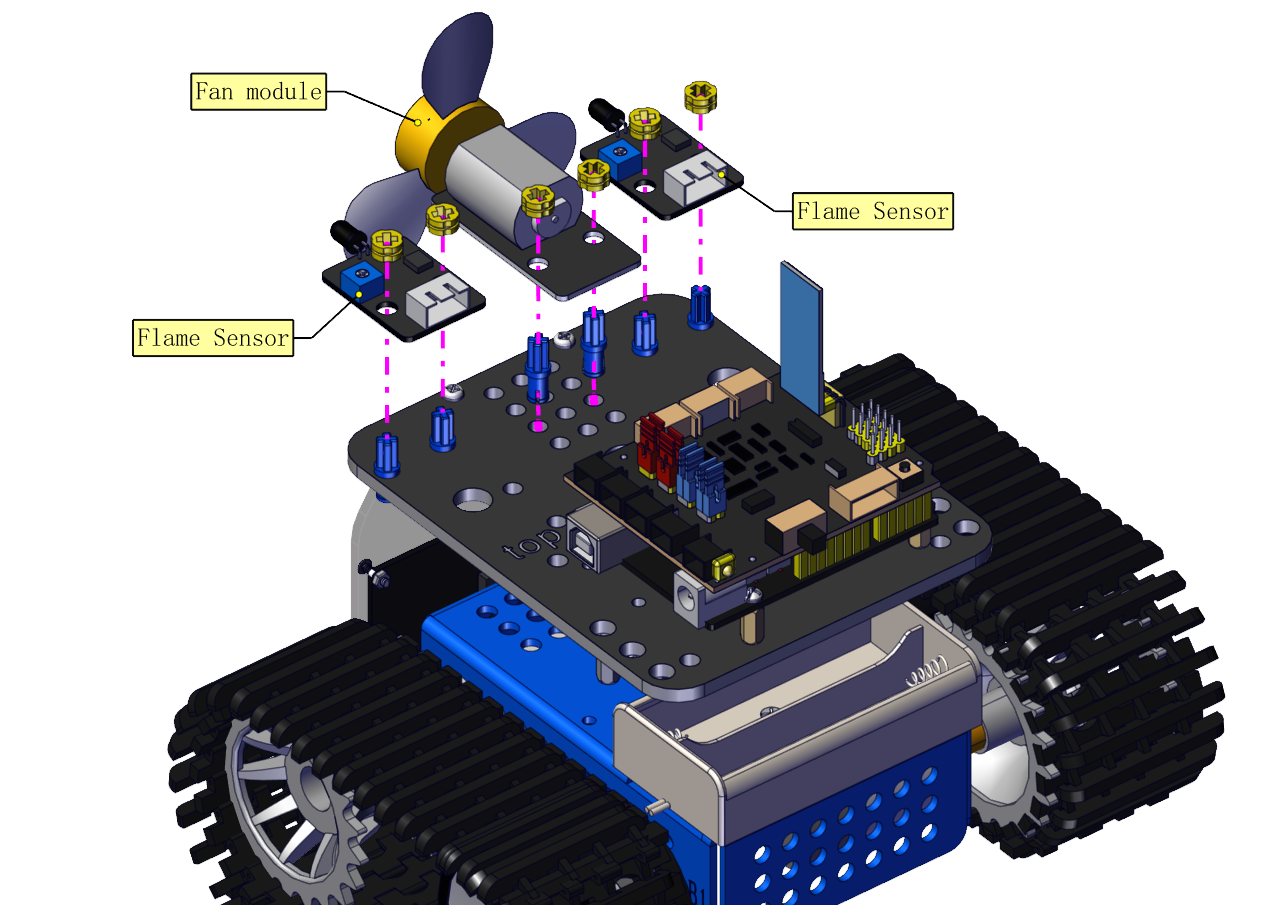

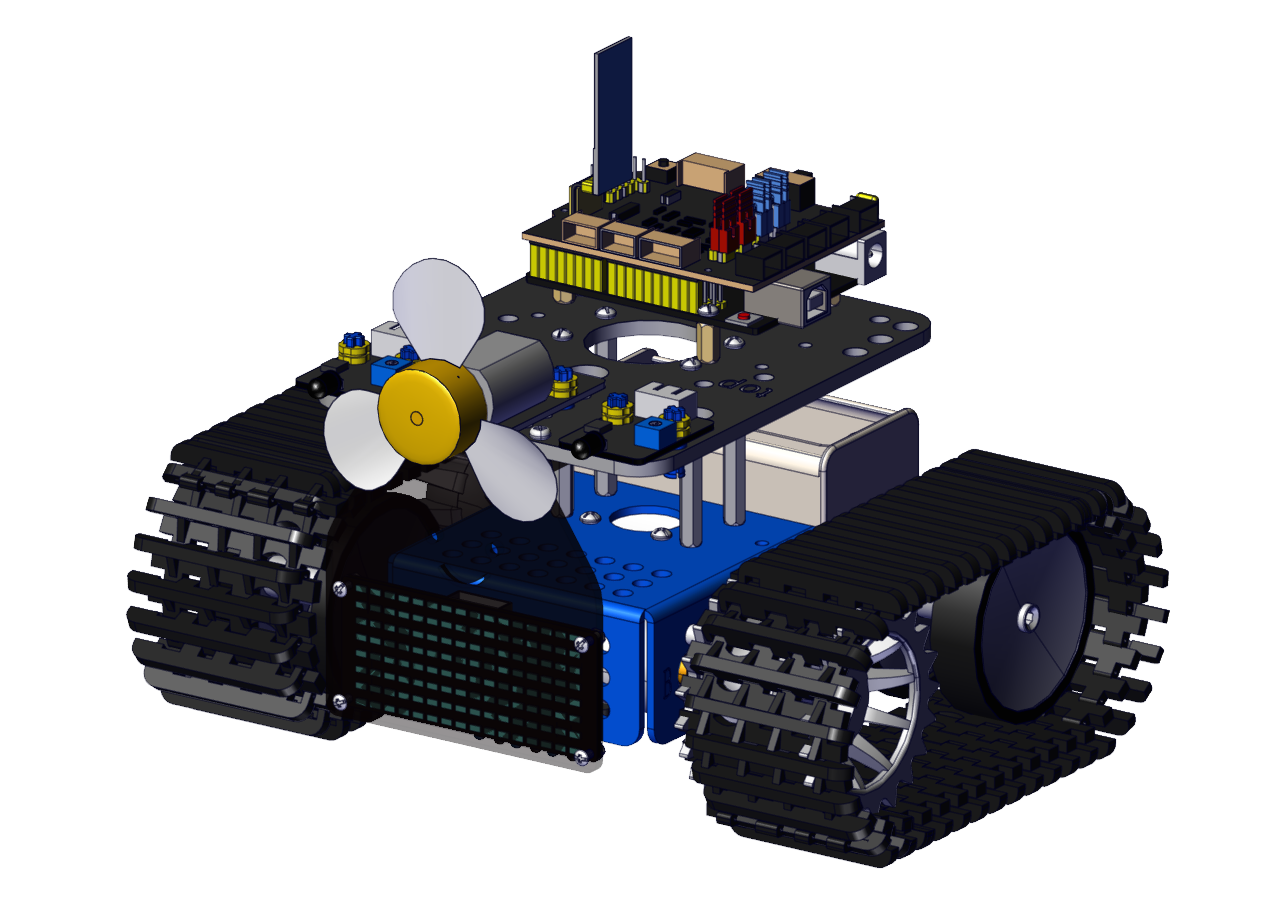

Montare un modulo ventilatore e due sensori di fiamma.

È possibile installare il modulo ventilatore più lontano se il modulo ventilatore e i sensori di fiamma si interferiscono.

Collegamento

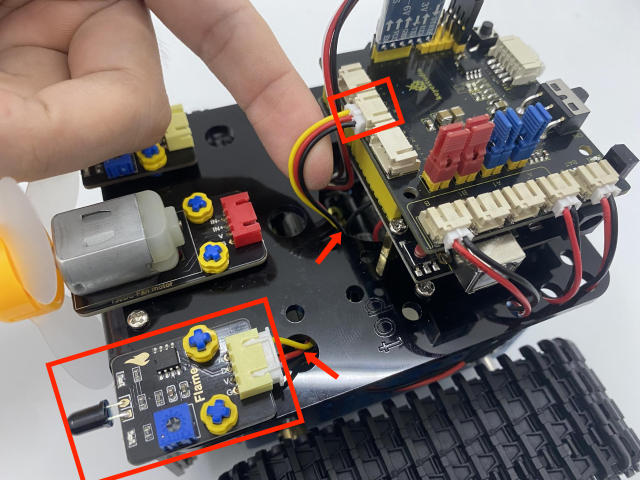

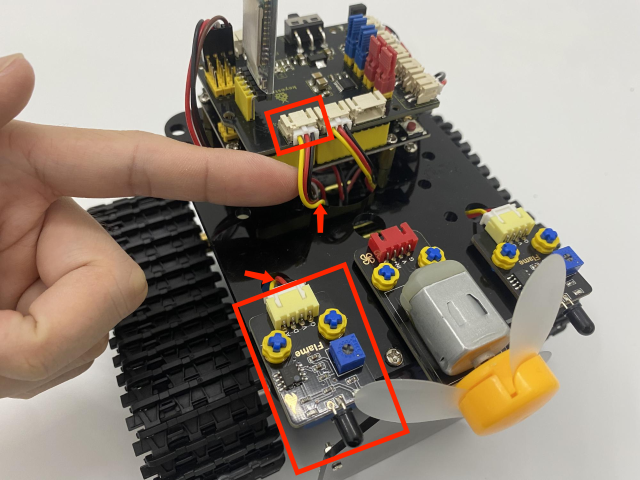

Collegare i due sensori di fiamma.

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A1

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A2

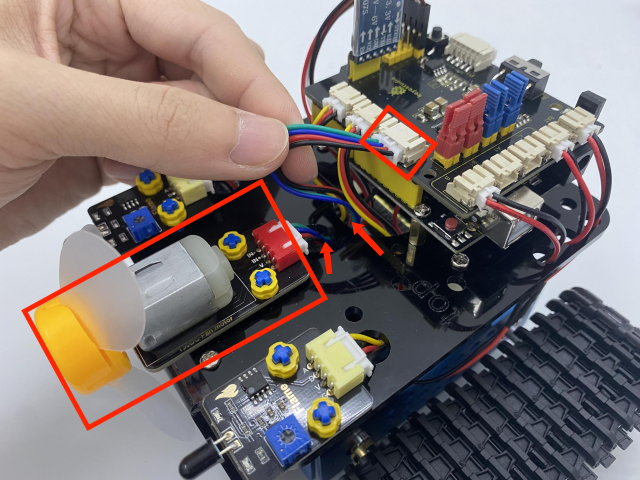

Collegare il modulo ventilatore.

DC130 Motor	Keyestudio 8833 Board
G	G
V	V
IN+	D12
IN-	D13

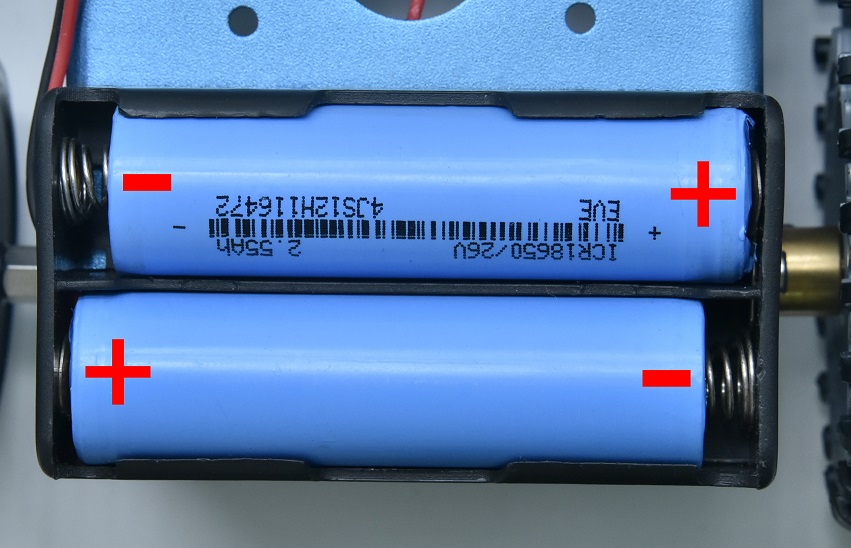

Si utilizza una batteria al litio 18650 con polo positivo a punta, per la quale la potenza e la capacità non sono richieste.
