Assemblare il Robot Estintore

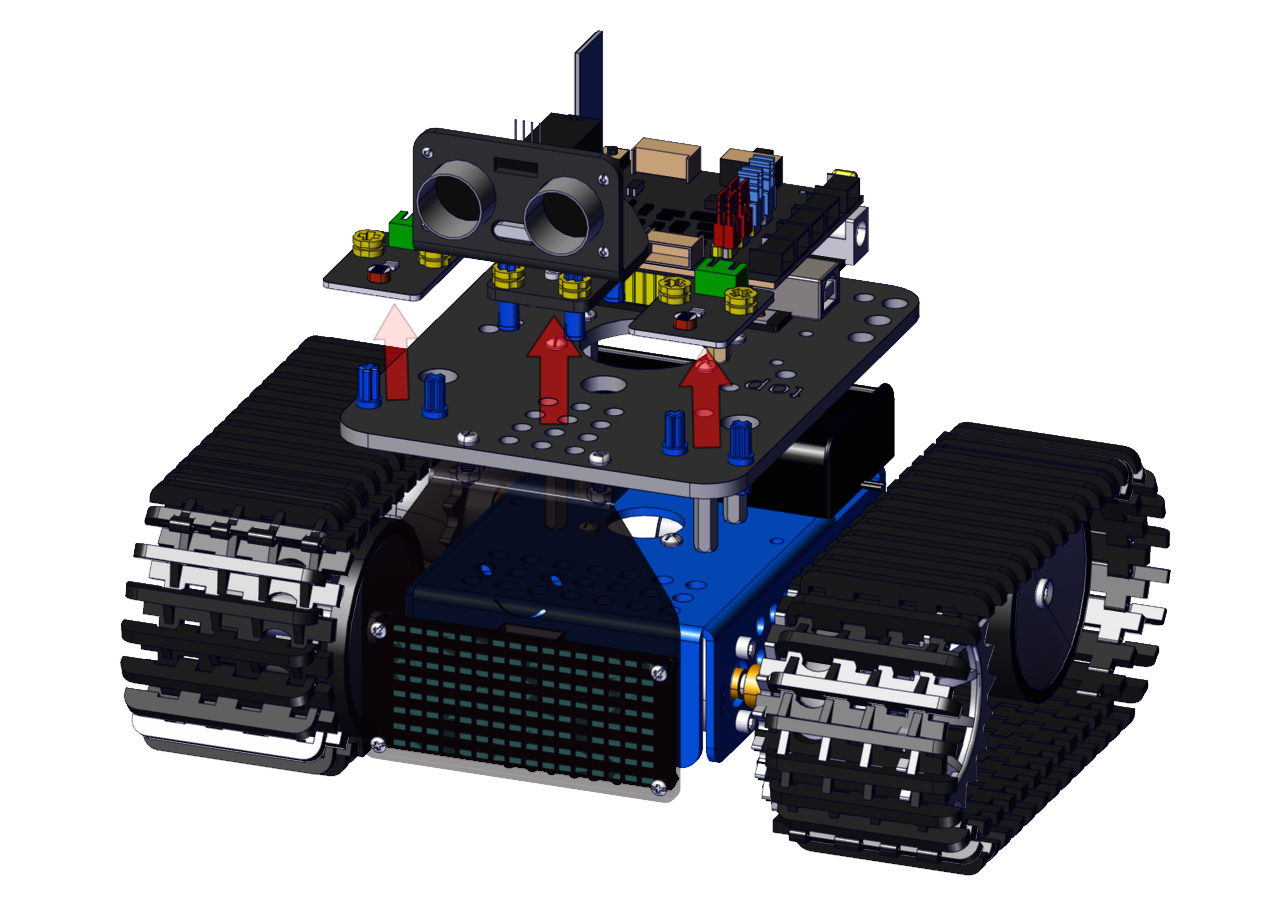

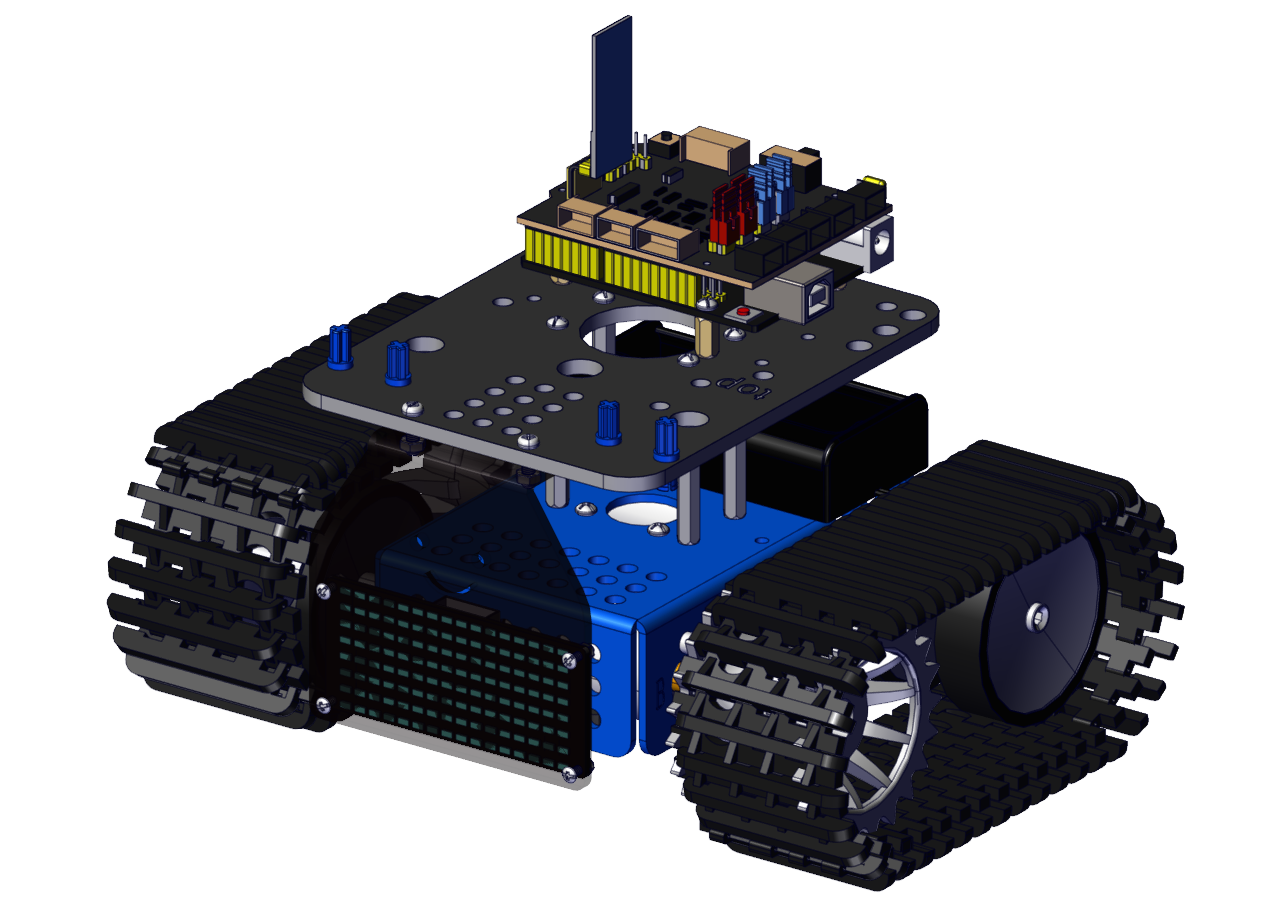

Rimuovere il sensore a ultrasuoni e i due fotoresistori

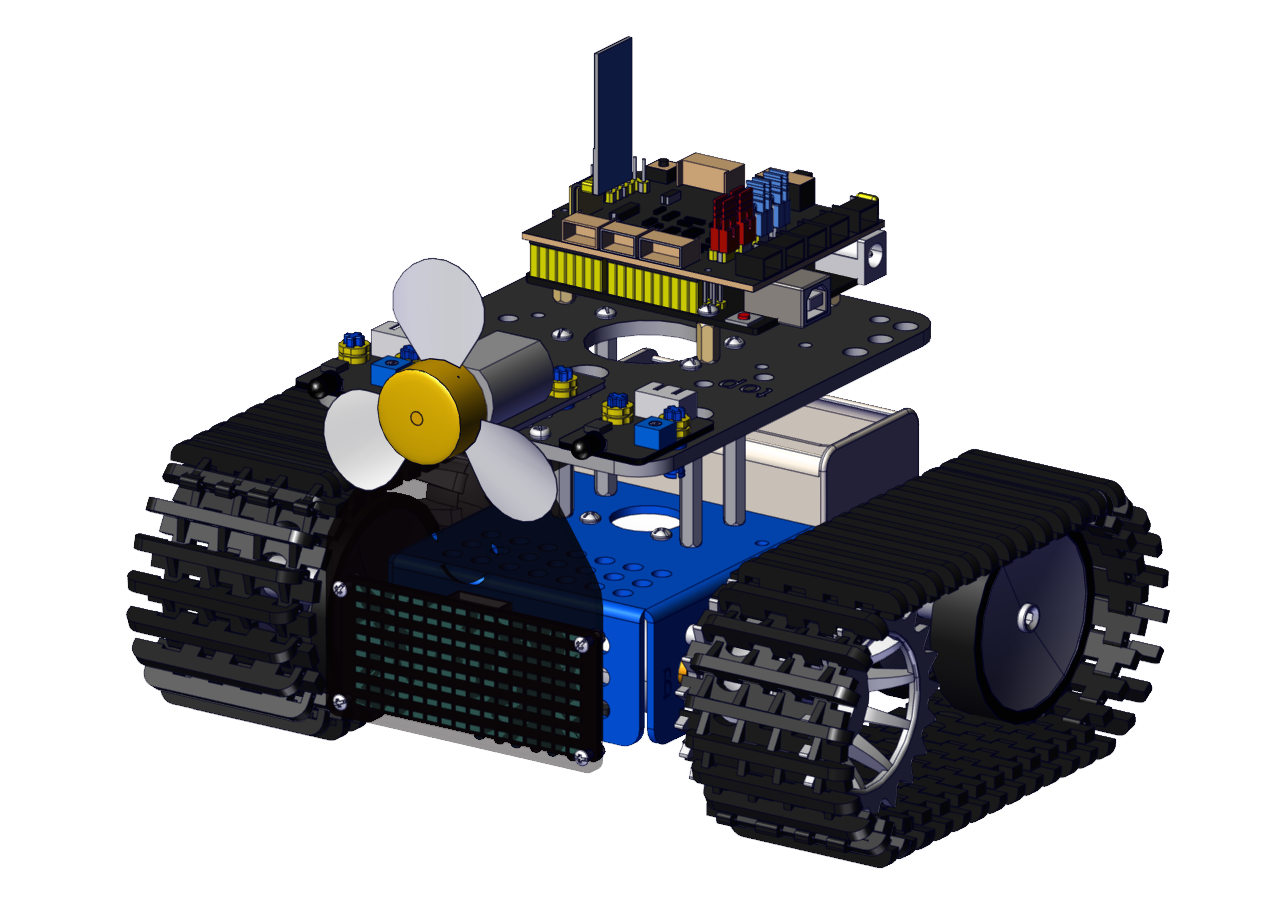

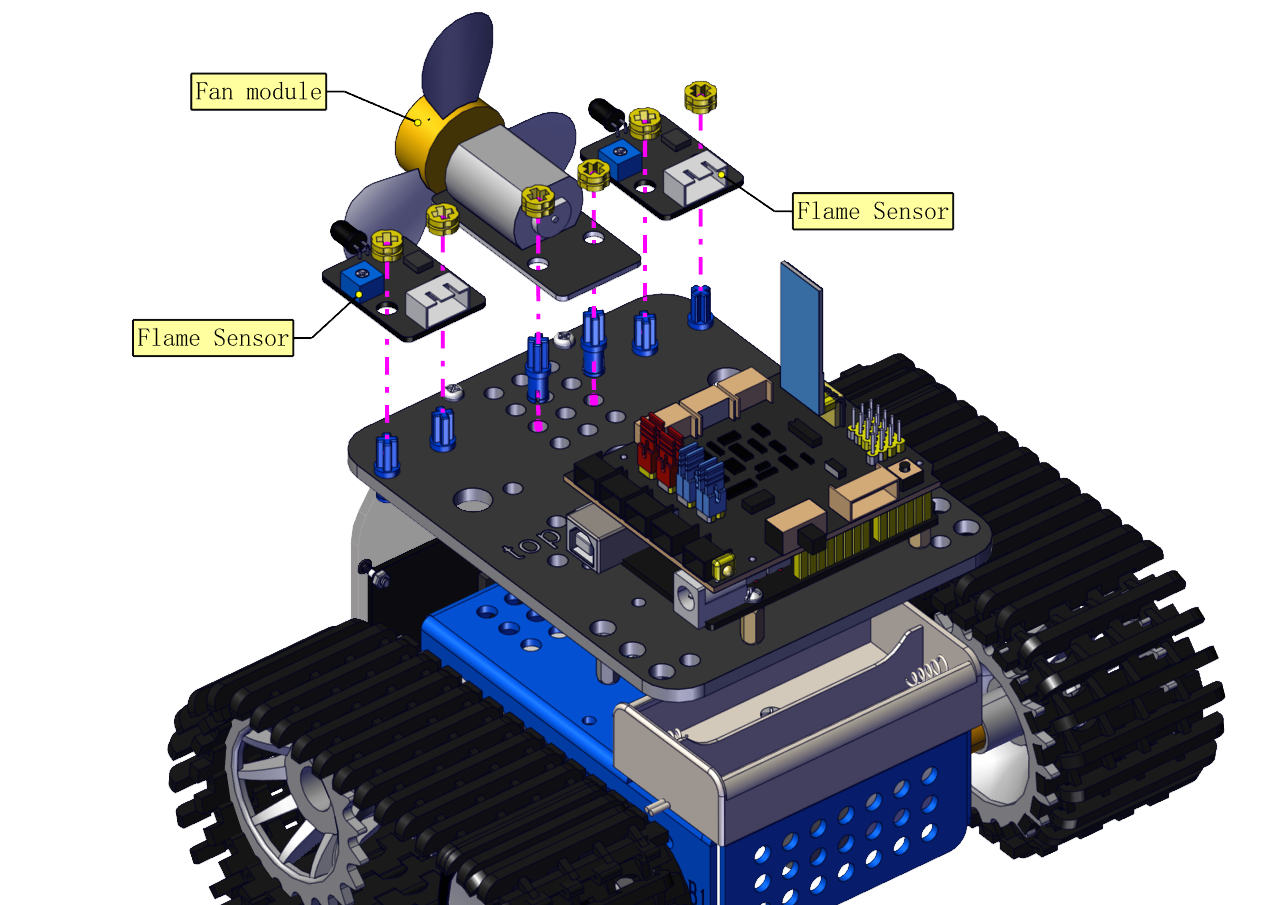

Montare un modulo ventilatore e due sensori di fiamma

È possibile installare il modulo ventilatore più lontano se il modulo ventilatore e i sensori di fiamma interferiscono

Collegamento dei cavi

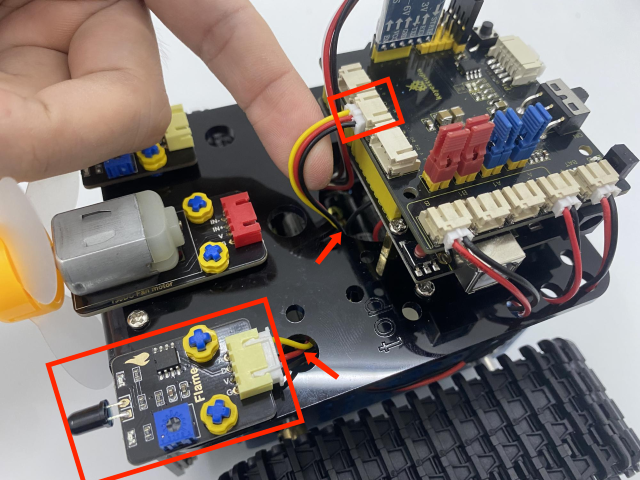

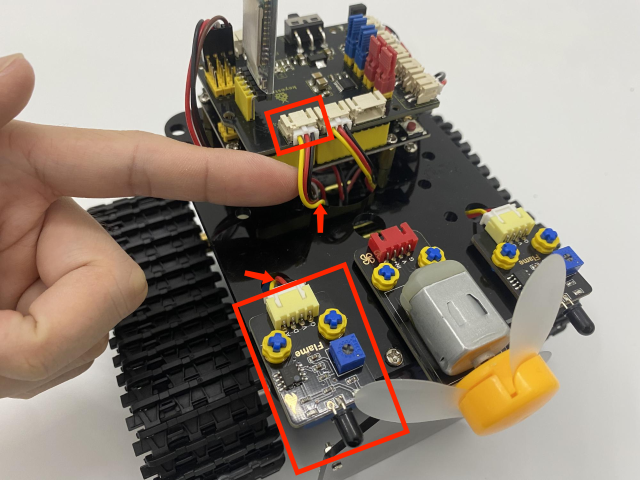

Collegare i due sensori di fiamma

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A1

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A2

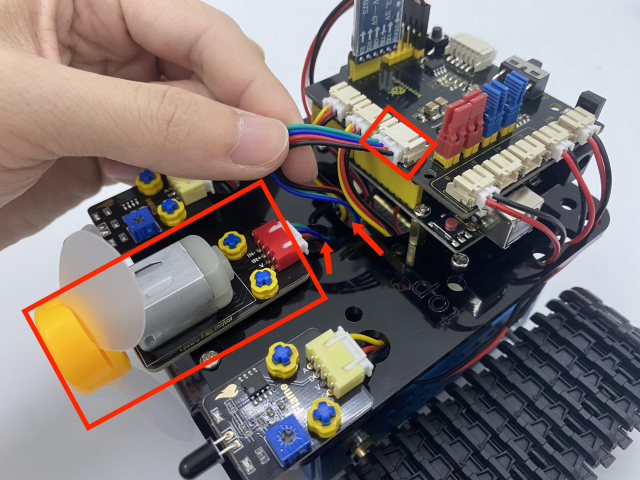

Collegare il modulo ventilatore

DC130 Motor	Keyestudio 8833 Board
G	G
V	V
IN+	D12
IN-	D13

---

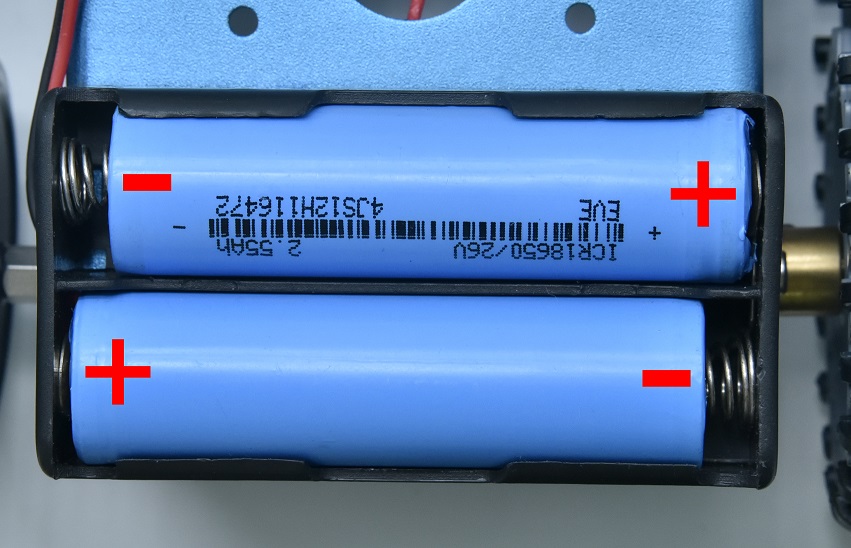

Utilizziamo una batteria al litio modello 18650 con polo positivo appuntito, la cui potenza e capacità non sono vincolate.
