消火ロボットの組み立て

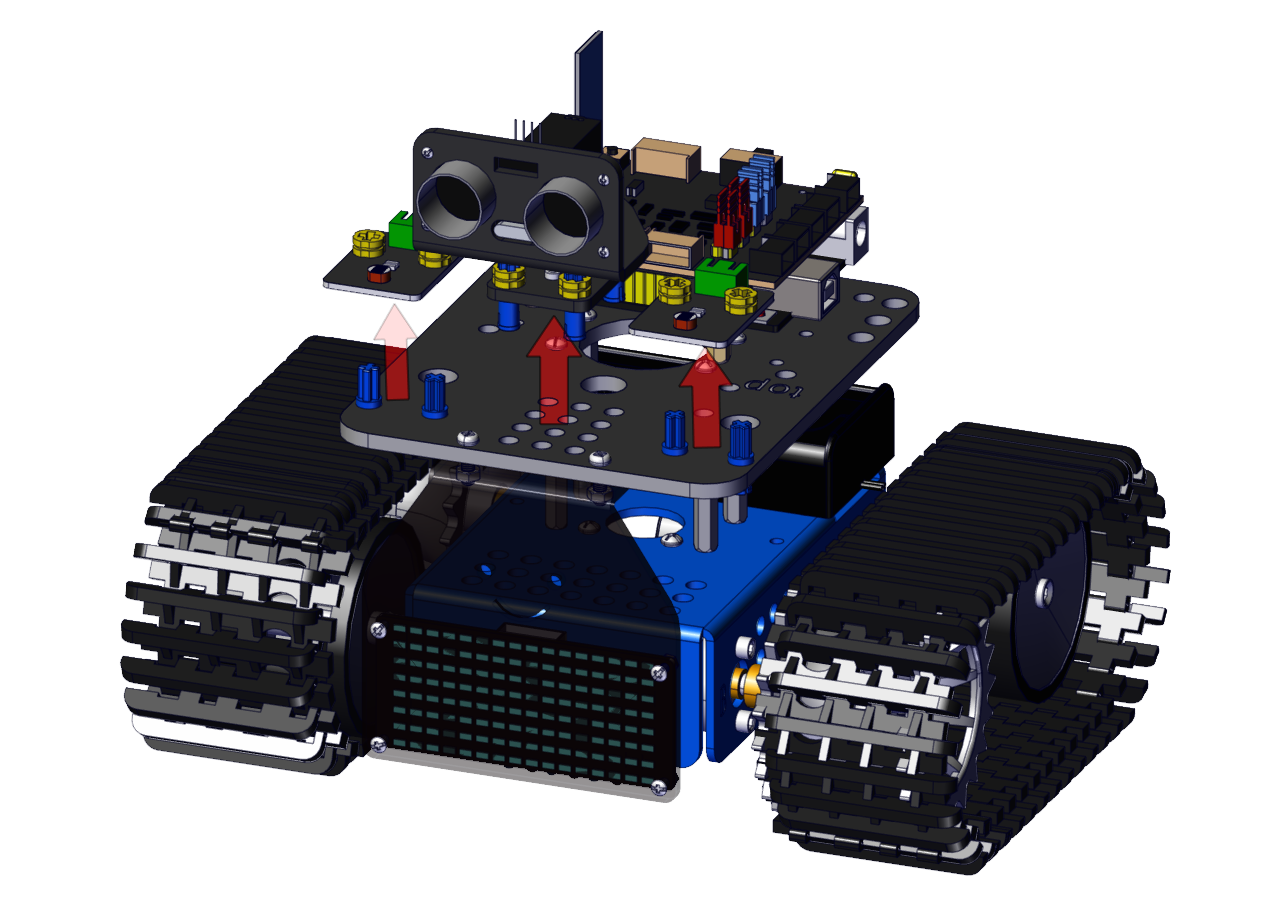

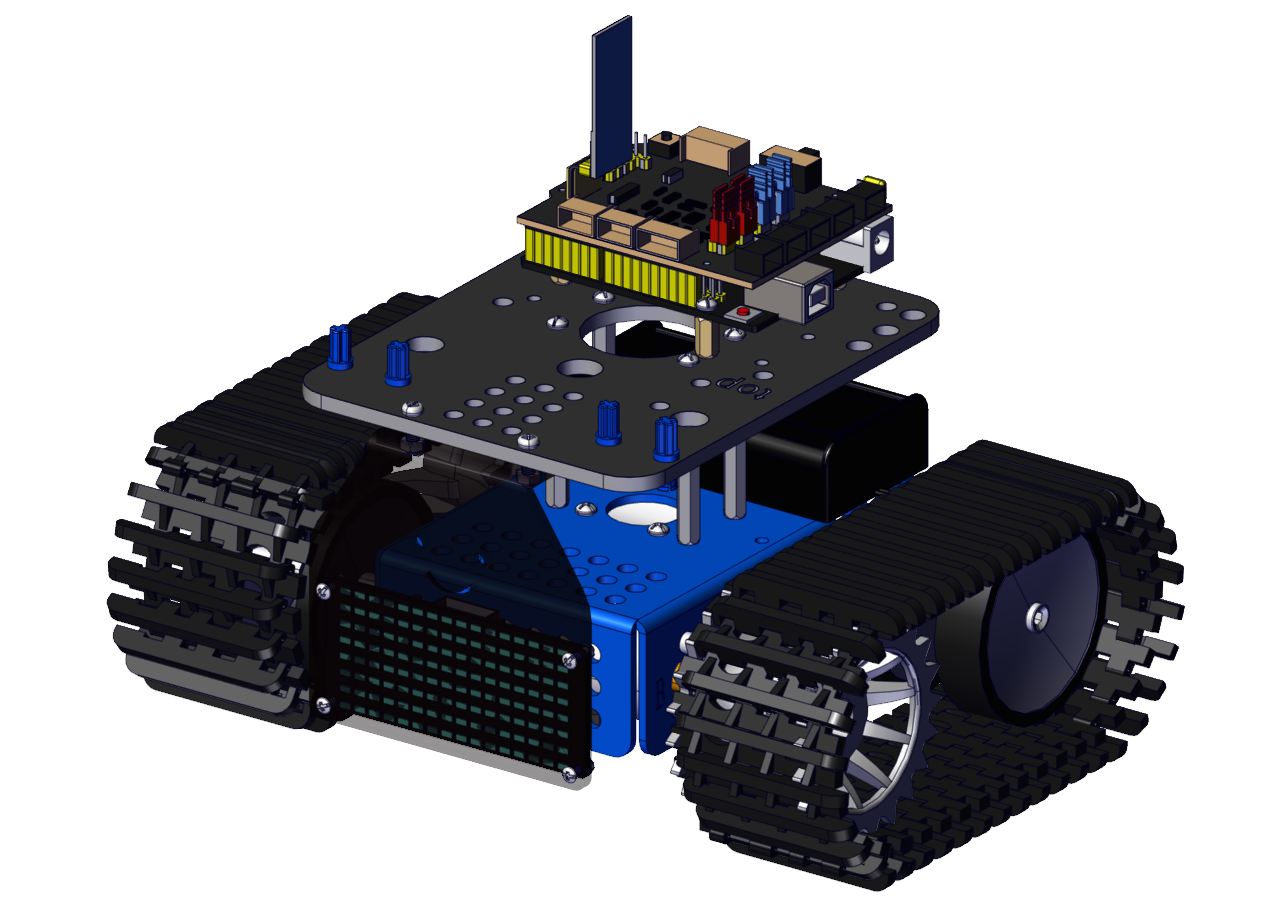

超音波センサーと2つのフォトレジスターを取り外します。

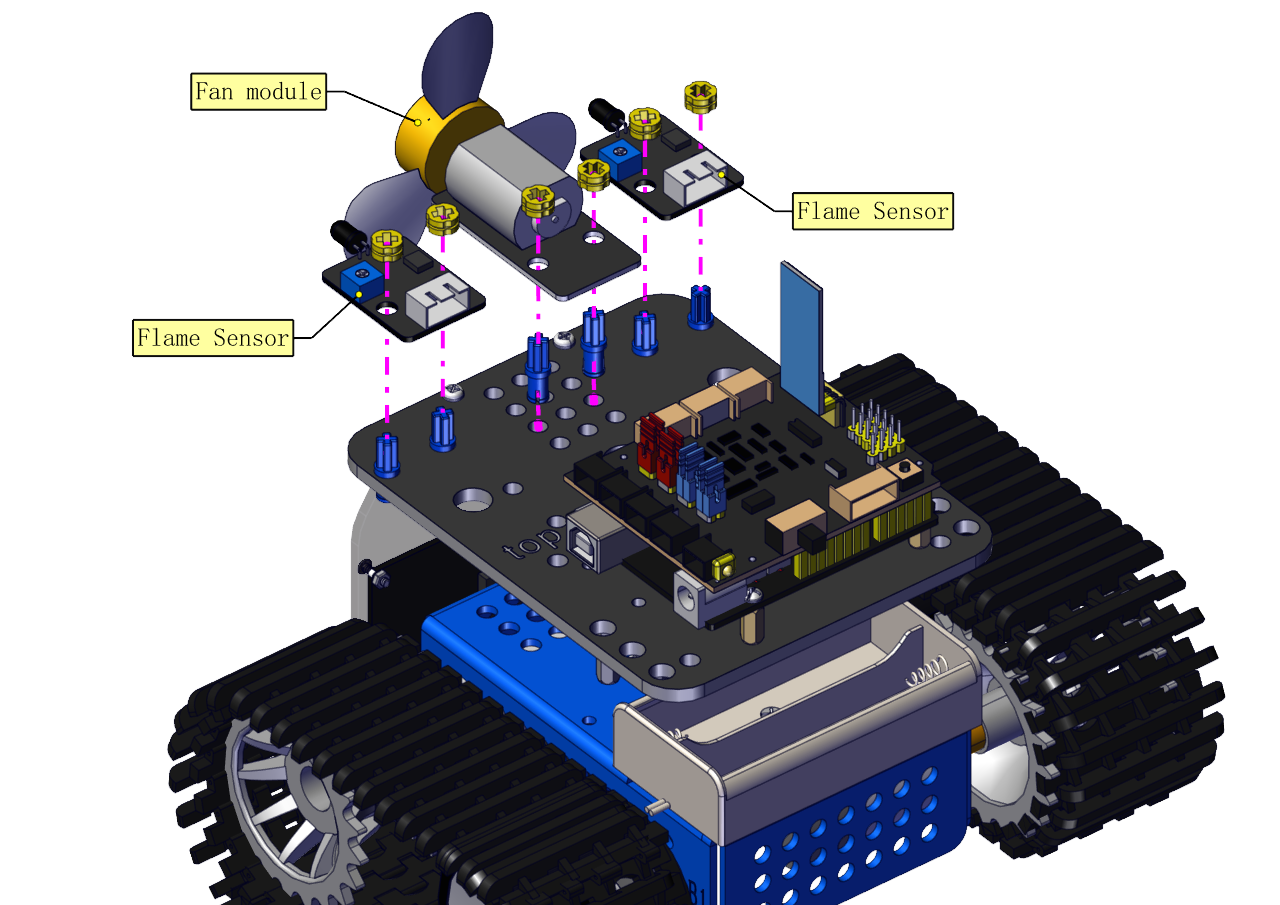

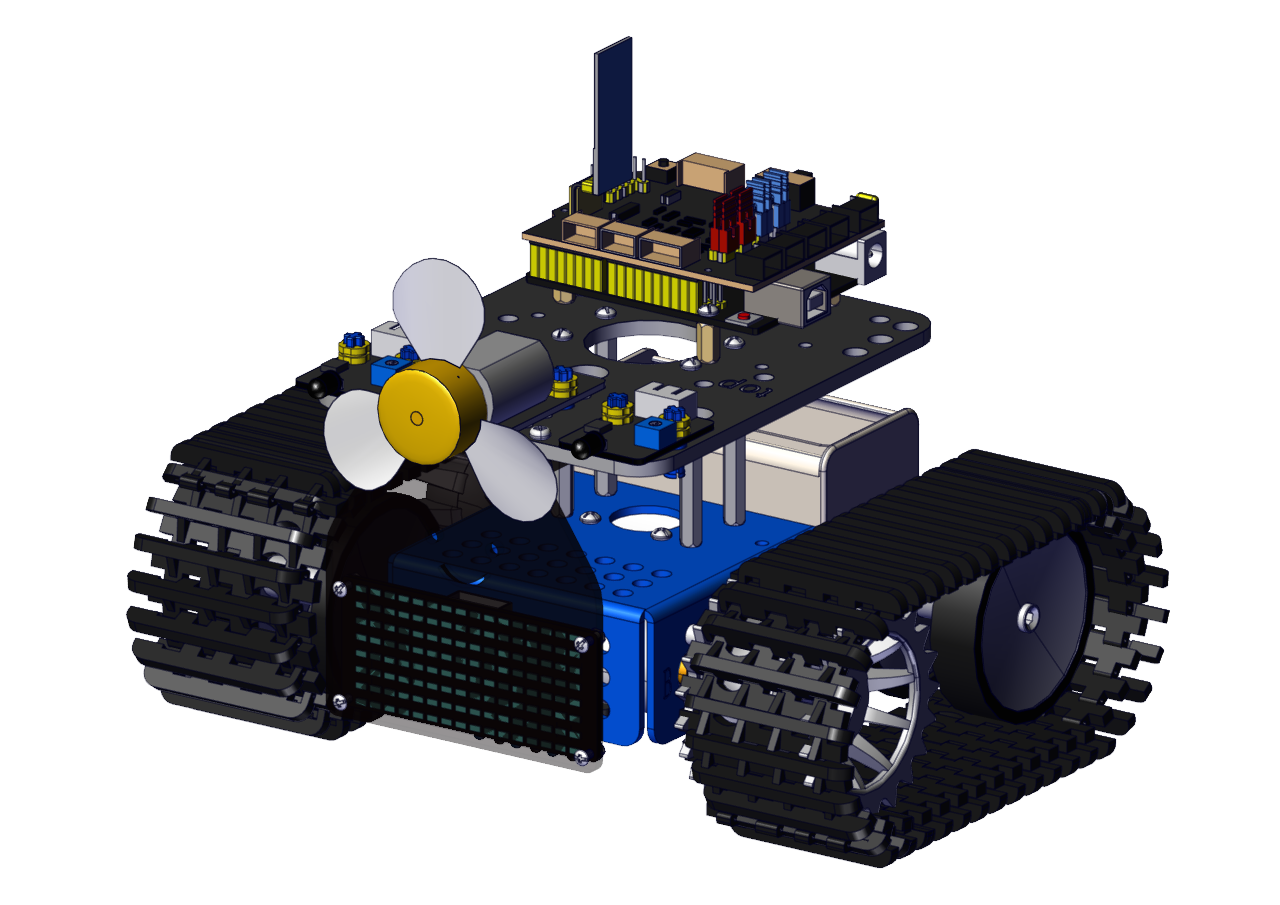

ファンモジュールと2つの炎センサーを取り付けます。

ファンモジュールと炎センサーが干渉する場合は、ファンモジュールをさらに遠くに取り付けることができます。

配線

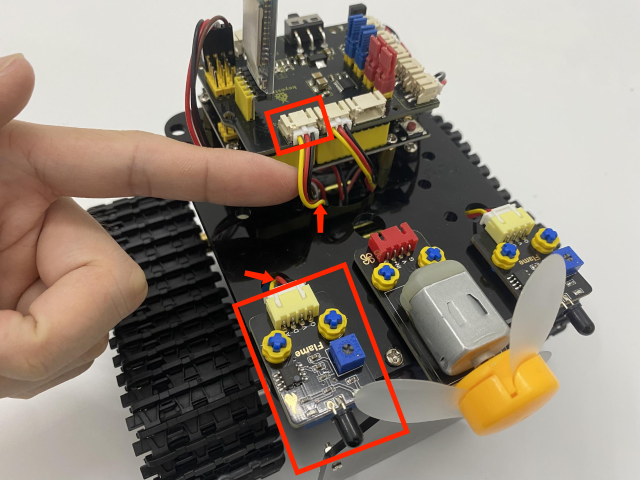

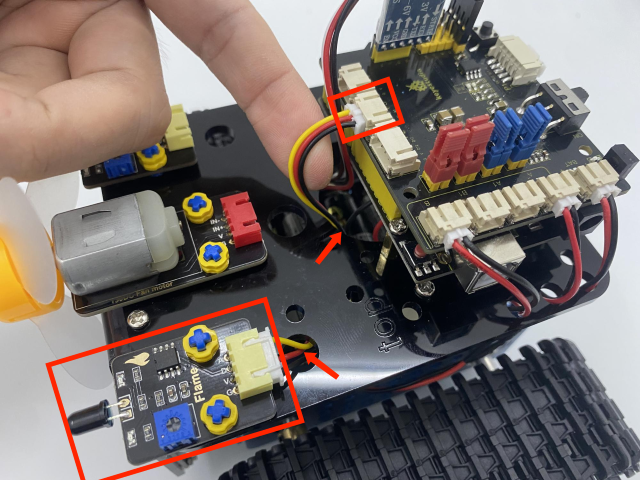

2つの炎センサーを配線します。

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A1

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A2

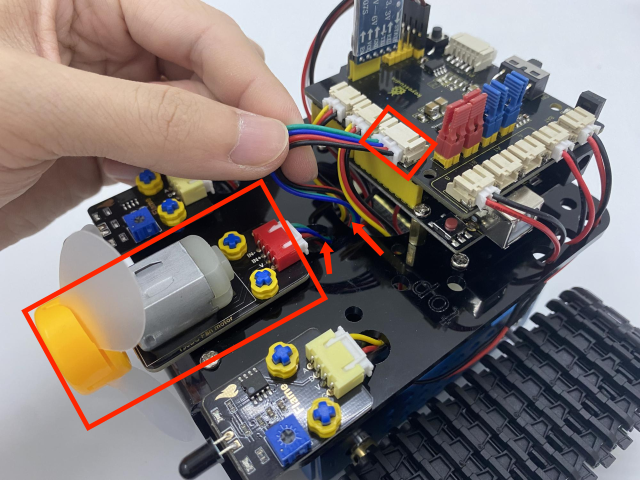

ファンモジュールを配線します。

DC130 Motor	Keyestudio 8833 Board
G	G
V	V
IN+	D12
IN-	D13

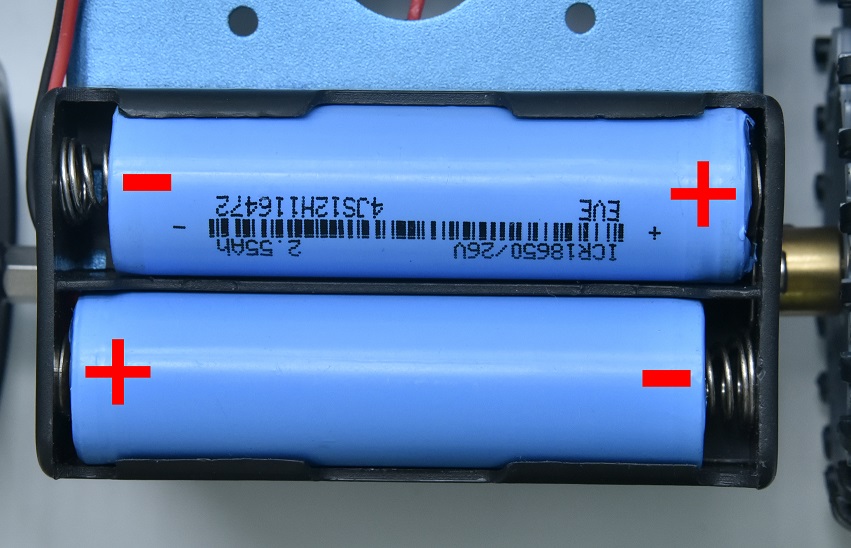

先端が尖った正極を持つ18650型リチウム電池を使用します。電力と容量は問いません。
