Proyecto 3: Sensor de movimiento PIR

Descripción

El sensor de movimiento PIR tiene muchas aplicaciones en la vida diaria, como lámparas automáticas para escaleras, grifos automáticos para lavabos, etc.

También es un sensor digital, al igual que los botones, que tiene dos valores de estado: 0 o 1. Detecta cuando hay movimiento de personas.

imagen25

Pin de control

Sensor de movimiento PIR	14
\

Proyecto 3.1 Leer el sensor de movimiento PIR

Imprimiremos el valor del sensor de movimiento PIR en el monitor serie.

Código de prueba

from machine import Pin
import time

PIR = Pin(14, Pin.IN)
while True:
    value = PIR.value()
    print(value, end = " ")
    if value == 1:
        print("Some body is in this area!")
    else:
        print("No one!")
    time.sleep(0.1)

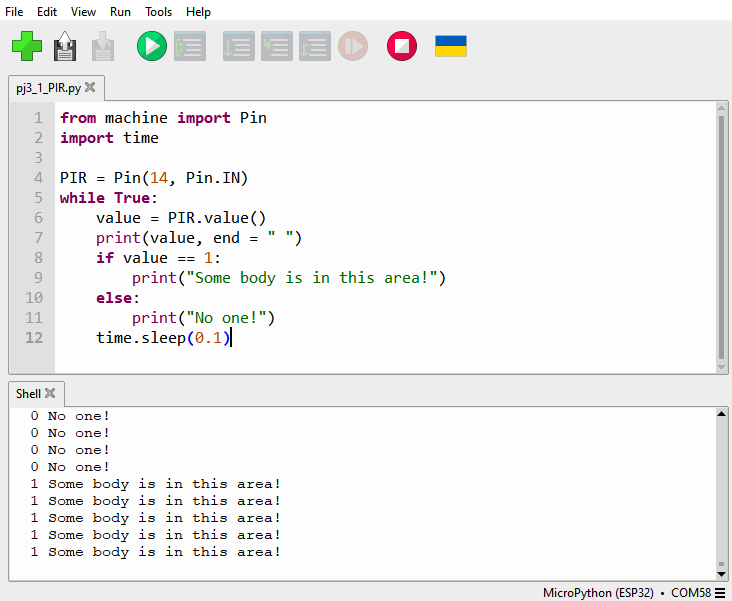

Resultado de la prueba

Cuando te quedas quieto frente al sensor, el valor leído es 0; si te mueves un poco, cambiará a 1.

imagen26

Proyecto 3.2 Sensor de movimiento PIR

Si alguien se mueve frente al sensor, el LED se encenderá.

Código de prueba

from machine import Pin
import time

PIR = Pin(14, Pin.IN)
led = Pin(12, Pin.OUT)

while True:
    value = PIR.value()
    print(value)
    if value == 1:
        led.value(1)# turn on led
    else:
        led.value(0)
    time.sleep(0.1)

Resultado de la prueba

Mueve la mano frente al sensor, el LED se encenderá. Tras unos segundos de inmovilidad, el LED se apagará.
