Projet 2 : Lampe de table

Description

La lampe de table courante utilise des LED et des boutons, qui peuvent contrôler l’allumage et l’extinction de la lumière en appuyant sur le bouton.

Principe du bouton

Le module de bouton est un capteur numérique, qui ne peut lire que 0 ou 1. Lorsque le module n’est pas pressé, il est à un état de niveau haut, c’est-à-dire 1 ; lorsqu’il est pressé, il est à un niveau bas 0.


Broches du bouton

Bouton 1

16

Bouton 2

27

Projet 2.1 Lire le bouton

Description

Nous allons lire la valeur d’état du bouton et l’afficher dans le moniteur série, afin de le voir de manière intuitive.

Test Code

from machine import Pin
import time

button1 = Pin(16, Pin.IN, Pin.PULL_UP)
button2 = Pin(27, Pin.IN, Pin.PULL_UP)

while True:
    btnVal1 = button1.value()  # Reads the value of button 1
    btnVal2 = button2.value()
    print("button1 =",btnVal1)  #Print it out in the shell
    print("button2 =",btnVal2)
    time.sleep(0.1) #delay 0.1s

Résultat du test

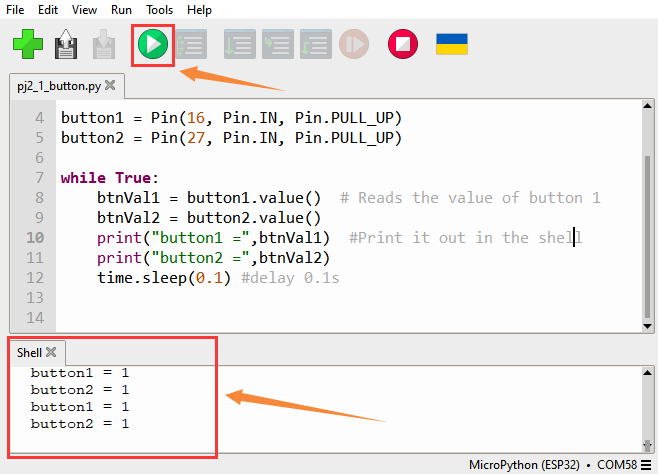

Cliquez sur le bouton run, puis vous pourrez voir les valeurs d’état de button1 et button 2 imprimées dans le shell. Appuyez sur le bouton, et vous verrez le changement des valeurs d’état.


Projet 2.2. Lampe de table

Description

Pour une lampe de table simple, appuyez sur le bouton pour l’allumer, appuyez de nouveau pour l’éteindre.

Test Code

En calculant le nombre de fois que le bouton a été pressé et en prenant le reste de la division par 2, vous obtenez 0 ou 1, deux états possibles.

from machine import Pin
import time

button1 = Pin(16, Pin.IN, Pin.PULL_UP)
led = Pin(12, Pin.OUT)
count = 0

while True:
    btnVal1 = button1.value()  # Reads the value of button 1
    #print("button1 =",btnVal1)  #Print it out in the shell
    if(btnVal1 == 0):
        time.sleep(0.01)
        while(btnVal1 == 0):
            btnVal1 = button1.value()
            if(btnVal1 == 1):
                count = count + 1
                print(count)
    val = count % 2
    if(val == 1):
        led.value(1)
    else:
        led.value(0)
    time.sleep(0.1) #delay 0.1s

Résultat du test

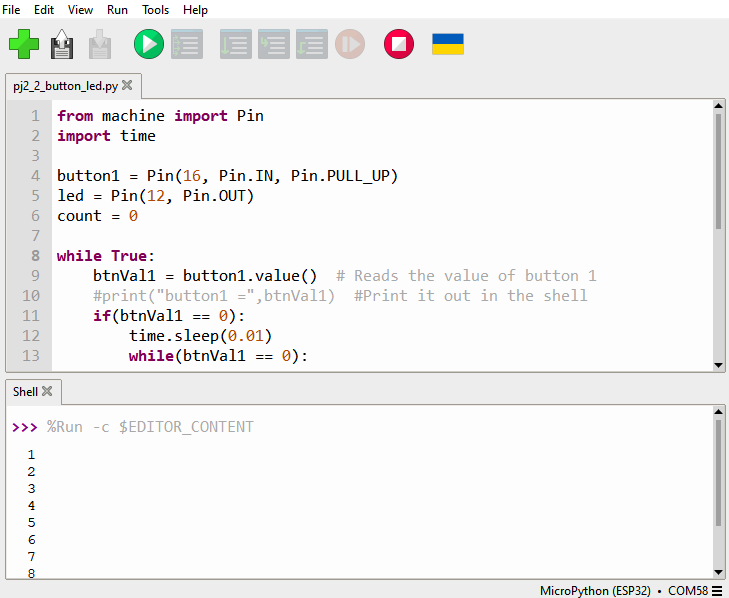

Le shell affichera le nombre de fois où le bouton a été pressé ; appuyez une fois sur le bouton, la LED s’allumera, appuyez de nouveau, elle s’éteindra.
