Projet 3 : Capteur de mouvement PIR

Description

Le capteur de mouvement PIR a de nombreux scénarios d’application dans la vie quotidienne, tels que la lampe à détection automatique pour les escaliers, le robinet à détection automatique du lavabo, etc.

C’est également un capteur numérique comme les boutons, qui possède deux états 0 ou 1. Et il détecte la présence lorsqu’une personne bouge.

Broche de contrôle

Capteur de mouvement PIR	14
\

Projet 3.1 Lire le capteur de mouvement PIR

Nous afficherons la valeur du capteur de mouvement PIR via le moniteur série.

Code de test

from machine import Pin
import time

PIR = Pin(14, Pin.IN)
while True:
    value = PIR.value()
    print(value, end = " ")
    if value == 1:
        print("Some body is in this area!")
    else:
        print("No one!")
    time.sleep(0.1)

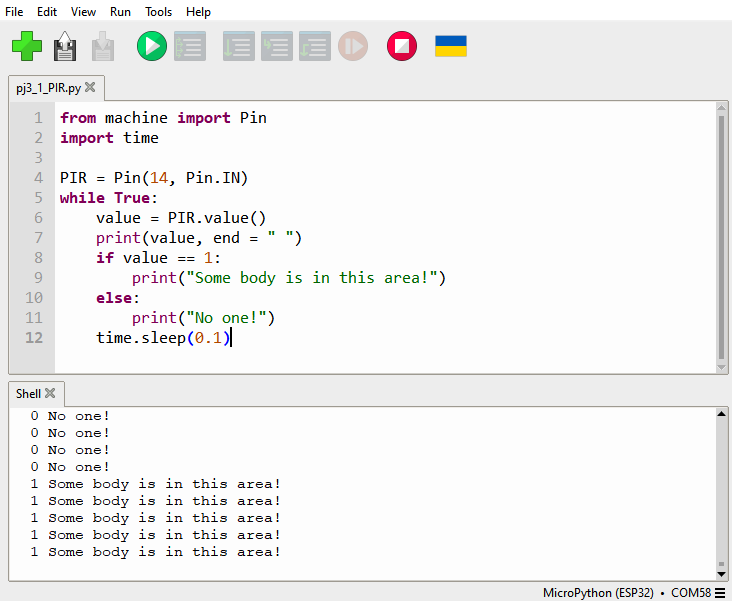

Résultat du test

Lorsque vous restez immobile devant le capteur, la valeur lue est 0 ; si vous bougez un peu, elle passe à 1.

Projet 3.2 Capteur de mouvement PIR

Si quelqu’un bouge devant le capteur, la LED s’allume.

Code de test

from machine import Pin
import time

PIR = Pin(14, Pin.IN)
led = Pin(12, Pin.OUT)

while True:
    value = PIR.value()
    print(value)
    if value == 1:
        led.value(1)# turn on led
    else:
        led.value(0)
    time.sleep(0.1)

Résultat du test

Déplacez votre main devant le capteur, la LED s’allumera. Après quelques secondes d’immobilité, la LED s’éteindra.
