Proyecto 02: Semáforos
1. Resumen
En este proyecto, utilizamos tres LEDs (rojo, amarillo y verde), un altavoz en la placa micro:bit y una matriz LED 5x5 para crear un modelo de semáforo.
2. Componentes
|
|
|
|---|---|---|
placa micro:bit *1 |
placa de expansión tipo T para micro:bit *1 |
cable micro USB *1 |
|
|
|
LED rojo *1 |
LED amarillo *1 |
LED verde *1 |
|
|
|
resistencia 220Ω *3 |
cables de conexión |
protoboard *1 |
|
|
|
portapilas *1 |
tarjeta de semáforo *1 |
3. Conocimiento de Componentes
Altavoz

Micro:bit viene con un altavoz, lo que facilita hacer sonidos en tu proyecto.

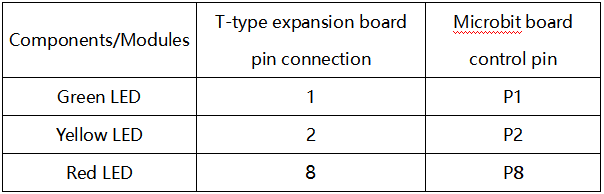

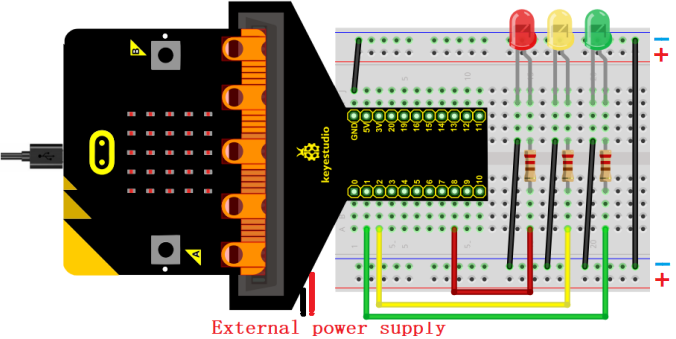

4. Diagrama de Conexiones

Nota: la placa micro:bit debe insertarse en la placa de expansión tipo T como se muestra a continuación. La matriz LED de la placa micro:bit debe estar en el mismo lado que el logo de la placa de expansión.

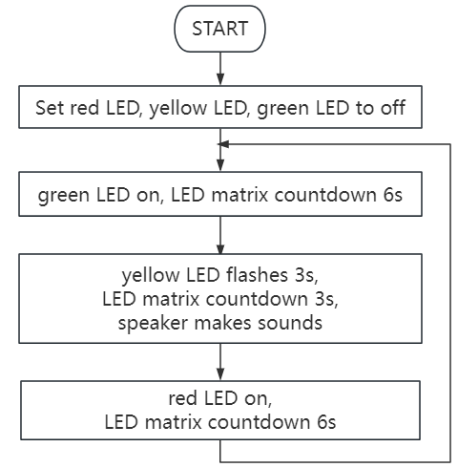

5. Flujo del Código

6. Código de Prueba

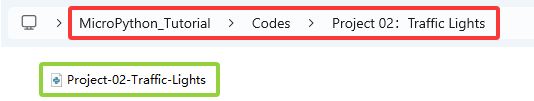

El archivo de código se encuentra en la carpeta Proyecto 02:Semáforos, archivo Project-02-Traffic-Lights.py.

Código completo:
'''
Function: traffic lights with countdowns and buzzes
Compiling IDE: MU 1.2.0
Author: https://docs.keyestudio.com
'''
# import microbit related libraries
from microbit import *
pin1.write_digital(0) # set P1 pin to low
pin2.write_digital(0) # set P2 pin to low
pin8.write_digital(0) # set P8 pin to low
import music # import music libraries
while True:
pin1.write_digital(1) # P1 pin to high
display.show('6') # LED matrixs shows 6
sleep(1000) # delay 1s
display.show('5')
sleep(1000)
display.show('4')
sleep(1000)
display.show('3')
sleep(1000)
display.show('2')
sleep(1000)
display.show('1')
sleep(1000)
display.show('0')
sleep(1000)
pin1.write_digital(0)
pin2.write_digital(1)
music.play("C4:4") # speaker plays C4 tone
display.show('2')
sleep(500)
pin2.write_digital(0)
music.reset() # no tone
sleep(500)
pin2.write_digital(1)
music.play("C4:4")
display.show('1')
sleep(500)
pin2.write_digital(0)
music.reset()
sleep(500)
pin2.write_digital(1)
music.play("C4:4")
display.show('0')
sleep(500)
pin2.write_digital(0)
music.reset()
sleep(500)
pin8.write_digital(1)
display.show('6')
sleep(1000)
display.show('5')
sleep(1000)
display.show('4')
sleep(1000)
display.show('3')
sleep(1000)
display.show('2')
sleep(1000)
display.show('1')
sleep(1000)
display.show('0')
sleep(1000)
pin8.write_digital(0)
7. Resultado de la Prueba

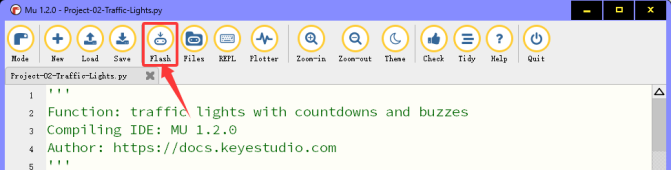

Haz clic en “Flash” para cargar el código en la placa micro:bit.

Después de descargar el código a la placa, enciende mediante el cable micro USB o fuente de alimentación externa (gira el interruptor DIP a ON), y presiona el botón de reinicio en la placa.

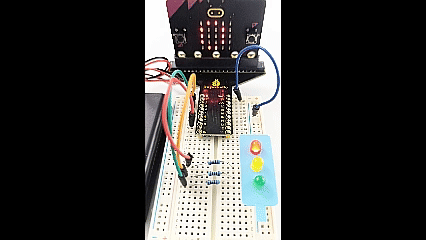

El LED verde se enciende y la matriz LED 5×5 cuenta regresivamente 6 segundos. Después de que el LED verde se apaga, el LED amarillo parpadea y la matriz cuenta 3 segundos con sonido del altavoz. Finalmente, el LED rojo se enciende con una cuenta regresiva de 6 segundos. Estas acciones se repiten.
ATENCIÓN: Si el cableado es correcto pero no ves resultados, presiona el botón de reinicio en la parte trasera de la placa.

Al alimentar con fuente externa, gira el interruptor DIP a ON.
