Proyecto 06: Fiesta de Música


1. Resumen

Cuando aplaudimos, el micrófono en la placa capta señales de sonido, y el altavoz reproduce una alegre canción de cumpleaños mientras el LED RGB emite una luz deslumbrante.

2. Componentes




placa micro:bit *1

placa de expansión tipo T para micro:bit *1

cable micro USB *1




LED rojo *1

resistencia 220Ω *3

cable de salto *2




protoboard *1

portapilas *1
(pilas AA auto-proporcionadas *2)

tarjeta RGB *1

3. Conocimiento de Componentes

Micrófono

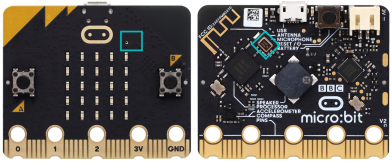

Un micrófono digital de alta calidad está integrado en el lado frontal de la placa micro:bit V2 para detectar señales de sonido y audio. El chip que controla y procesa el micrófono está en la parte trasera.

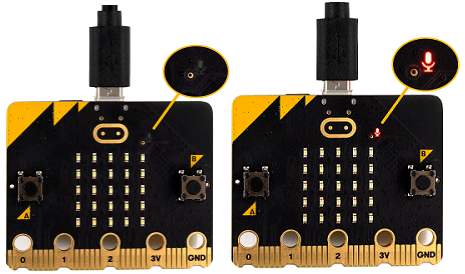

El micrófono está en un pequeño orificio redondo en la parte frontal de la placa, lo que facilita captar las señales de sonido circundantes. Simplemente coloque la placa micro:bit con la cara hacia arriba al usarla. Junto al orificio hay un indicador LED del micrófono. Cuando el micro:bit mide niveles de sonido, el indicador se ilumina.


LED RGB

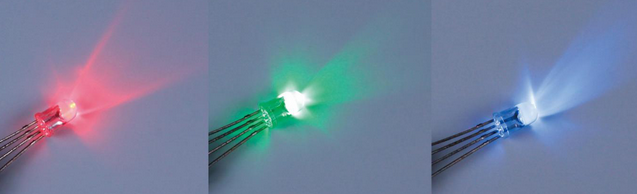

El LED RGB se representa en la intersección de tres colores primarios (RGB): rojo, verde y azul. La mayoría de los colores pueden sintetizarse con RGB en diferentes proporciones. Los LEDs rojo, verde y azul están empaquetados en una carcasa de plástico transparente para emitir colores de luz cambiando el voltaje de entrada de los pines R, G y B.

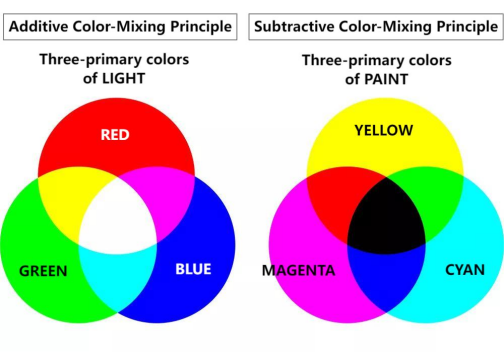

Teoría tricromática:

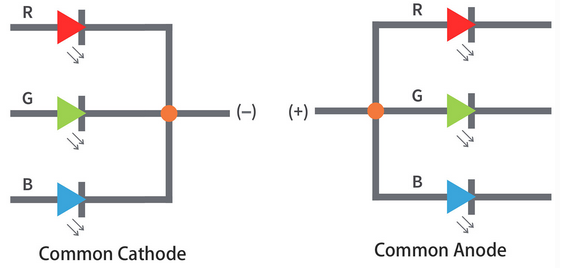

El LED RGB puede dividirse en dos tipos: ánodo común y cátodo común:

En un LED RGB de cátodo común, los tres LEDs comparten una conexión negativa (cátodo);

En un LED RGB de ánodo común, los tres LEDs comparten una conexión positiva (ánodo).


Nota: Aquí proporcionamos un LED RGB de cátodo común.

Pines del LED RGB:

El LED RGB tiene 4 pines: GND (el más largo), R (rojo), G (verde) y B (azul). Coloque el LED RGB como se muestra a continuación, los pines de izquierda a derecha son rojo, GND, verde y azul.

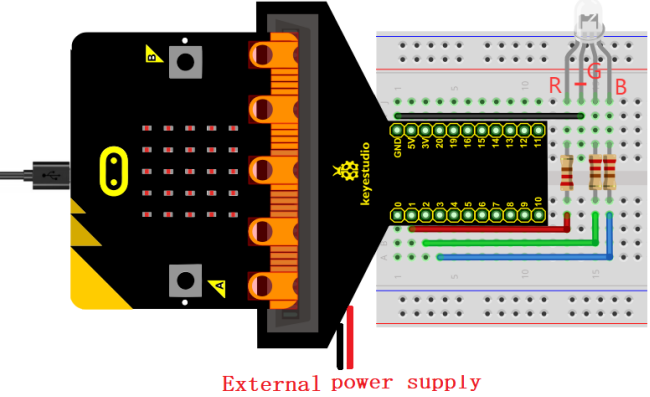

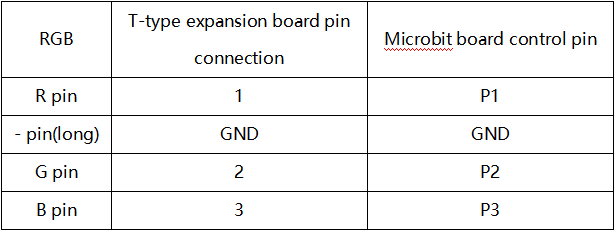

4. Diagrama de Conexiones

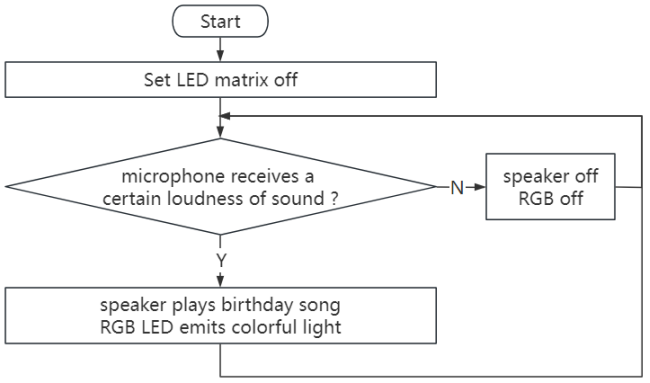

5. Flujo del Código


6. Código de Prueba

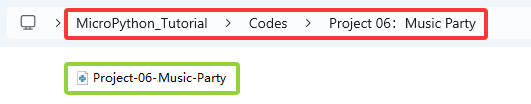

El archivo de código se proporciona en la carpeta Proyecto 06：Fiesta de Música, archivo Project-06-Music-Party.py.


Código completo:

'''
Function: Clap your hands, the microbit microphone receives the sound signal, the music sounds, and the RGB emits a dazzling light to simulate a musical party
Compiling IDE: MU 1.2.0
Author: https://docs.keyestudio.com
'''
# import related libraries
from microbit import *
import music

display.clear() # clear LED matrix

while True:
    if microphone.current_event() == SoundEvent.LOUD:  # If the microphone picks up a loud signal
       music.play(["G3:4", "G3", "A4"]) # the speaker plays some tones
       pin1.write_analog(1023)      # P1 analog value is 1023,RGB is red
       pin2.write_analog(0)
       # pin3.write_analog(0)
       sleep(100)
       music.play(["G4:4", "C5", "B4"])
       pin1.write_analog(0)         # P1 analog value is 0,RGB is not red
       pin2.write_analog(1023)      # P2 analog value is 1023,RGB is green
       # pin3.write_analog(0)
       sleep(100)
       pin1.write_analog(10)
       pin2.write_analog(10)
       # pin3.write_analog(1023)      # P3 analog value is 1023,RGB is blue
       sleep(100)
       music.play(["G4:4", "D5", "C5"])
       pin1.write_analog(123)
       pin2.write_analog(123)
       # pin3.write_analog(0)
       sleep(100)
       music.play(["G4:4", "D5", "C5"])
       pin1.write_analog(1023)
       pin2.write_analog(400)
       # pin3.write_analog(1023)
       sleep(100)
       music.play(["G3:4", "G3", "G4"])
       pin1.write_analog(10)
       pin2.write_analog(1023)
       # pin3.write_analog(1023)
       sleep(100)
       pin1.write_analog(1023)
       pin2.write_analog(1023)
       # pin3.write_analog(1023)
       sleep(100)
       music.play(["E5:4", "C5", "B4", "A4"])
       pin1.write_analog(32)
       pin2.write_analog(184)
       # pin3.write_analog(336)
       sleep(100)
       pin1.write_analog(640)
       pin2.write_analog(328)
       # pin3.write_analog(180)
       sleep(100)
       music.play(["F5:4", "F5", "E5"])
       pin1.write_analog(552)
       pin2.write_analog(172)
       # pin3.write_analog(904)
       sleep(100)
       pin1.write_analog(1020)
       pin2.write_analog(796)
       # pin3.write_analog(560)
       sleep(100)
       music.play(["C5:4", "D5", "C5"])
       pin1.write_analog(136)
       pin2.write_analog(560)
       # pin3.write_analog(140)
       sleep(100)
       pin1.write_analog(0)
       pin2.write_analog(0)
       # pin3.write_analog(0)
       sleep(100)
if microphone.current_event() == SoundEvent.QUIET:  # If the microphone picks up a quie signal
       pin1.write_analog(0)
       pin2.write_analog(0)

7. Resultado de la Prueba

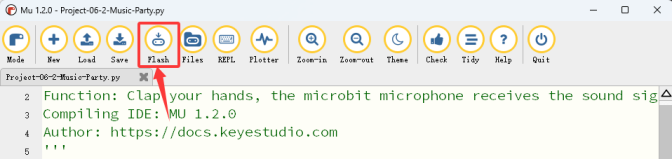

Haga clic en “Flash” para cargar el código en la placa micro:bit.


Después de descargar el código a la placa, encienda mediante el cable micro USB o fuente de alimentación externa (gire el interruptor DIP a ON), y presione el botón de reinicio en la placa.

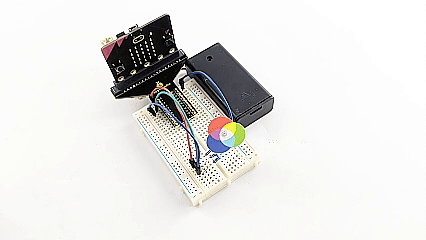

Cuando aplaudimos, el micrófono en la placa capta señales de sonido, y el altavoz reproduce una alegre canción de cumpleaños mientras el LED RGB emite una luz deslumbrante. ¿No es la fiesta de música un ambiente feliz y alegre?

ATENCIÓN: Si el cableado es correcto pero no ve los resultados, presione el botón de reinicio en la parte trasera de la placa.
