Proyecto 07: Monitoreo del Ambiente

1. Resumen

En el OLED, el sistema inteligente de monitoreo ambiental muestra en tiempo real los valores de temperatura y humedad detectados por el sensor DHT11, así como el valor del nivel de brillo de la luz ambiental detectado por el sensor de luz incorporado.

2. Componentes




placa micro:bit *1

placa de expansión tipo T para micro:bit *1

cable micro USB *1




sensor de temperatura y humedad XHT11 *1

módulo OLED *1

cables DuPont




protoboard *1

cables de salto

soporte para baterías *1
(pilas AA auto-proporcionadas *2)



tarjeta nube *1

tarjeta OLED *1

3. Conocimiento del Componente

Sensor de temperatura y humedad XHT11


El sensor de temperatura y humedad XHT11 es un sensor compuesto con salida de señal digital calibrada, que puede detectar la humedad y la temperatura en el aire.

Precisión: humedad ±5%RH, temperatura ±2℃

Rango de detección: humedad 5%RH ~ 95%RH, temperatura -25℃ ~ +60℃

El sensor utiliza un módulo digital especial para la adquisición y tecnología de detección de temperatura y humedad para asegurar una fiabilidad extremadamente alta y una excelente estabilidad a largo plazo. Incluye un elemento resistivo de detección de humedad y un elemento NTC de detección de temperatura, siendo muy adecuado para mediciones con precisión relativamente baja y requisitos en tiempo real.

Modo de comunicación XHT11:

Se adopta comunicación de bus único. Esto significa que hay solo una línea de datos para el intercambio y control de datos en el sistema.

  • Definición de bits de datos transmitidos por bus único:

Formato de datos de bus único: se transmiten 40 bits de datos a la vez, con el bit alto primero.

8 bits de humedad entera + 8 bits de humedad decimal + 8 bits de temperatura entera + 8 bits de temperatura decimal + 8 bits de bit de paridad (La parte decimal de la humedad es 0)

  • Definición del bit de paridad:

8 bits de humedad entera + 8 bits de humedad decimal + 8 bits de temperatura entera + 8 bits de temperatura decimal. 8 bits de bit de paridad = los últimos 8 bits del resultado obtenido

  • Línea de tiempo de datos:

Después de que el host usuario (MCU) envía una señal de inicio, el XHT11 cambia de modo de bajo consumo a modo de alta velocidad. Después de la señal de inicio, el XHT11 envía una señal de respuesta y 40 bits de datos, y activa una adquisición de señal.

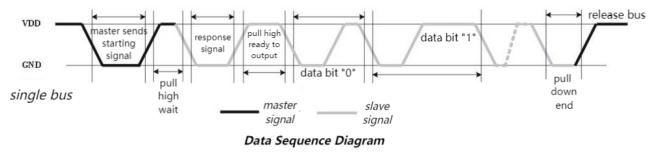

  • La transmisión de señal se muestra en la figura:


Parámetros

  • Voltaje de operación: DC 3.3V a 5V

  • Corriente de operación: 2.1mA

  • Potencia máxima: 0.0105W

  • Rango de temperatura: -25℃ ~ +60℃ (± 2℃)

  • Rango de humedad: 5%RH ~ 95%RH (precisión ±5%RH alrededor de 25 °C)

Sensor de Luz Microbit


Un sensor de luz es un dispositivo de entrada que mide el brillo de la luz externa. La placa micro:bit no incluye un sensor de luz incorporado. Detecta y percibe el brillo ambiental mediante una matriz de LED que convierte repetidamente la intensidad de luz en un valor de entrada, y luego se muestrea el tiempo de atenuación del voltaje. De esta manera, el nivel de brillo detectado es un valor relativo.

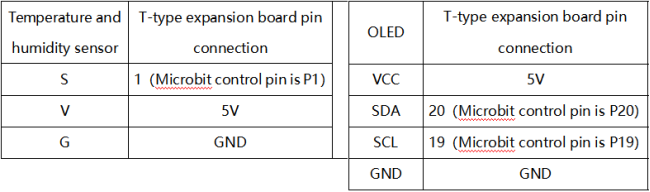

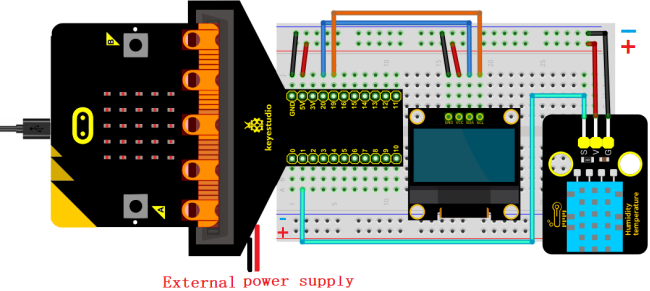

4. Diagrama de Conexiones


Al usar la pantalla OLED, debemos conectar una fuente de alimentación externa y poner el interruptor DIP en ON.



5. Importar Biblioteca

Si aún no ha agregado los archivos de biblioteca requeridos (DHT11 y oled_ssd1306), por favor impórtelos refiriéndose a Cómo Mu Importa Biblioteca a Micro:bit.

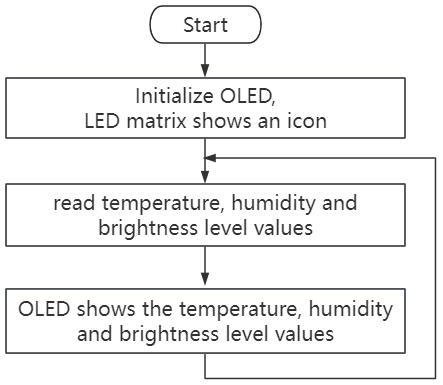

6. Flujo del Código


7. Código de Prueba

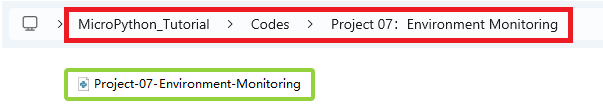

El archivo de código se proporciona en la carpeta Proyecto 07：Monitoreo del Ambiente中找文件Project-07-Environment-Monitoring.py.


Código completo:

'''
Function: OLED displays temperature and humidity values and brightness level values in real time to simulate intelligent environment detection
Compiling IDE: MU 1.2.0
Author: https://docs.keyestudio.com
'''
# import related libraries
import oled_ssd1306 as oled
from microbit import *
from DHT11 import *

val = Image("90900:""09090:""90009:""90009:""99999")  # Set pattern
display.show(val)   # LED matrix displays the set pattern

#initialize and clear oled
oled.initialize()
oled.clear_oled()

sensor = DHT11(pin1)  # set temperature and humidity pins

while True:
    oled.clear_oled() # clear oled
    sensor.read()     # read the temperature and humidity values
    T = sensor.temp   # store the temperature values in T
    H = sensor.humid  # store the humidity values in H
    L = display.read_light_level()  # read the brightness level value of the light and store it in L
    oled.add_text(1, 0, 'T:' + str(T) + 'C')   # Display the temperature value at the corresponding position of the OLED
    oled.add_text(1, 1, 'H:' + str(H) + '%')   # Display the humidity value at the corresponding position of the OLED
    oled.add_text(1, 2, 'L:' + str(L))         # Display the brightness level value at the corresponding position of the OLED
    sleep(2000)

8. Resultado de la Prueba

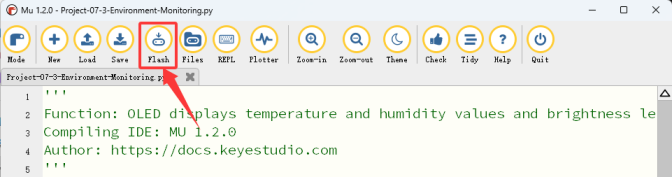

Haga clic en “Flash” para cargar el código en la placa micro:bit.


Después de descargar el código a la placa, encienda mediante el cable micro USB o fuente de alimentación externa (ponga el interruptor DIP en ON), y presione el botón de reinicio en la placa.

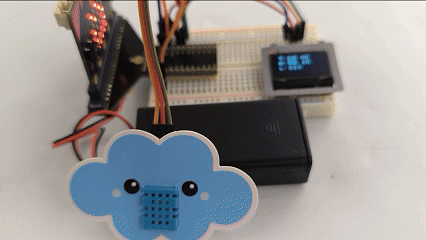

El OLED muestra en tiempo real los valores de temperatura y humedad y el nivel de brillo de la luz.

ATENCIÓN: Si el cableado es correcto pero no puede ver los resultados, presione el botón de reinicio en la parte trasera de la placa.
