Progetto 02: Semaforo
1. Panoramica
In questo progetto, utilizziamo tre LED (rosso, giallo e verde), un altoparlante sulla scheda micro:bit e una matrice LED 5x5 per realizzare un modello di semaforo.
2. Componenti
|
|
|
|---|---|---|
scheda micro:bit *1 |
scheda di espansione tipo T per micro:bit *1 |
cavo micro USB *1 |
|
|
|
LED rosso *1 |
LED giallo *1 |
LED verde *1 |
|
|
|
resistore 220Ω *3 |
fili jumper |
breadboard *1 |
|
|
|
portabatterie *1 |
scheda semaforo *1 |
3. Conoscenza dei Componenti
Altoparlante
Micro:bit è dotato di un altoparlante, che facilita la produzione di suoni nel tuo progetto.

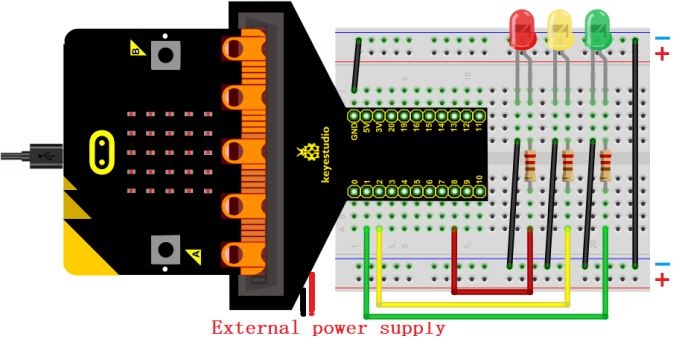

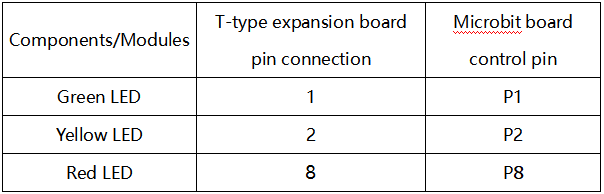

4. Schema di Collegamento
Nota: la scheda micro:bit deve essere inserita nella scheda di espansione tipo T come mostrato sotto. La matrice LED della scheda micro:bit deve essere sullo stesso lato del logo della scheda di espansione.

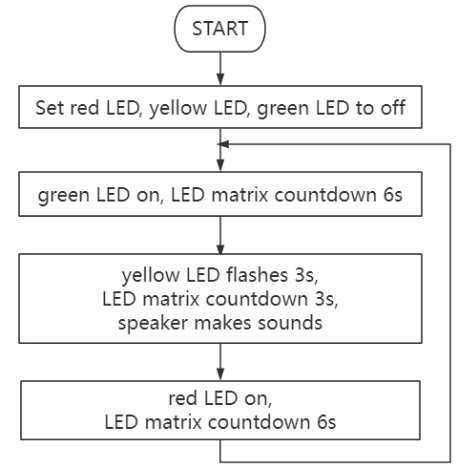

5. Flusso del Codice
6. Codice di Test
Il file del codice è fornito nella cartella Progetto 02：Semaforo, file Project-02-Traffic-Lights.hex.

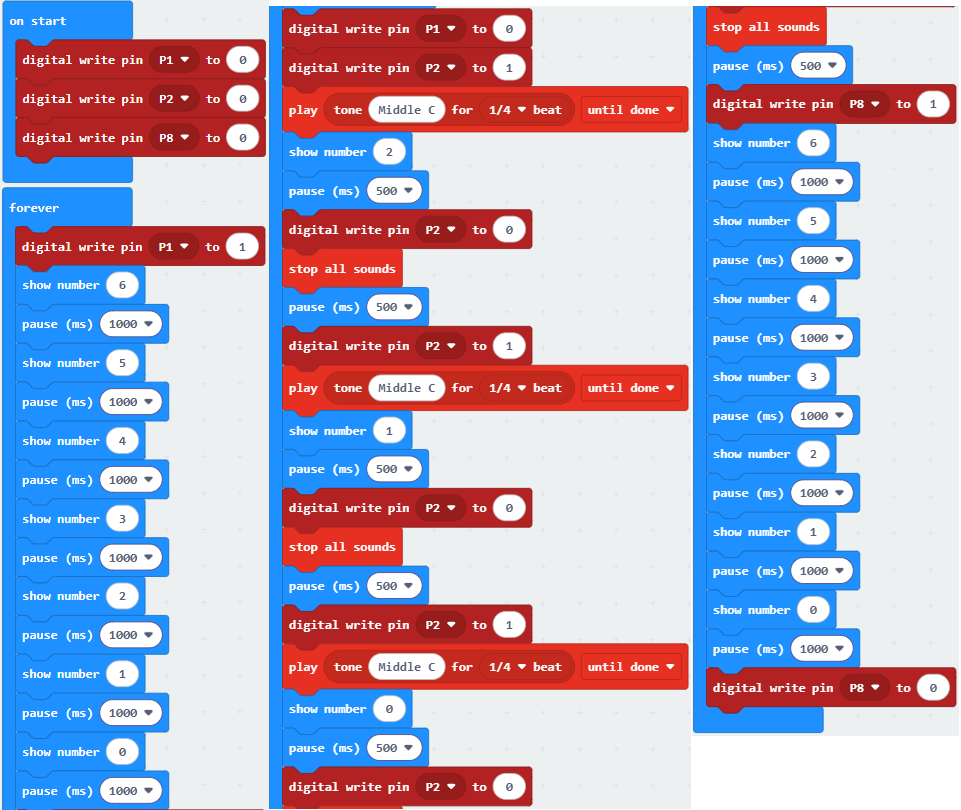

Carica i blocchi di codice:
7. Risultato del Test
Per l’app Windows 10, clicca su “Download”. Per i browser, invia il file “.hex” scaricato alla scheda micro:bit.

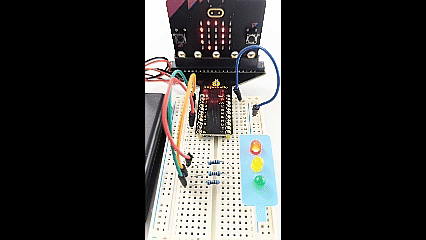

Dopo aver scaricato il codice sulla scheda, il LED verde si accende e la matrice LED 5×5 effettua un conto alla rovescia di 6 secondi. Dopo lo spegnimento del LED verde, il LED giallo lampeggia e la matrice conta 3 secondi con l’altoparlante che suona. Infine, il LED rosso si accende con un conto alla rovescia di 6 secondi. Queste azioni si ripetono.
ATTENZIONE: Se il cablaggio è corretto ma non vedi i risultati, premi il pulsante di reset sul retro della scheda.
Quando si alimenta tramite alimentatore esterno, impostare l’interruttore DIP su ON.
