Progetto 06: Festa Musicale
1. Panoramica
Quando battiamo le mani, il microfono sulla scheda rileva i segnali sonori, e l’altoparlante riproduce una allegra canzone di compleanno mentre il LED RGB emette una luce abbagliante.
2. Componenti
|
|
|
|---|---|---|
scheda micro:bit *1 |
scheda di espansione micro:bit tipo T *1 |
cavo micro USB *1 |
|
|
|
LED rosso *1 |
resistore 220Ω *3 |
filo jumper *2 |
|
|
|
breadboard *1 |
portabatterie *1 |
scheda RGB *1 |
3. Conoscenza dei Componenti
Microfono

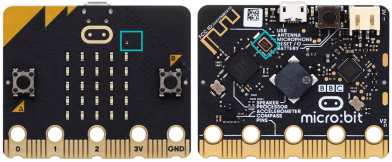

Un microfono digitale di alta qualità è integrato sul lato frontale della scheda micro:bit V2 per rilevare segnali sonori e audio. Il chip che controlla e processa il microfono si trova sul retro.

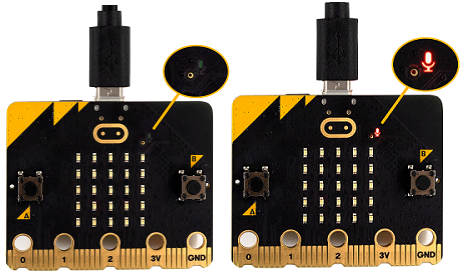

Il microfono è in un piccolo foro rotondo sulla parte frontale della scheda, comodo per catturare i segnali sonori circostanti. Basta posizionare la scheda micro:bit con il lato frontale rivolto verso l’alto durante l’uso. Accanto al foro c’è un indicatore LED del microfono. Quando il micro:bit misura i livelli sonori, l’indicatore si accende.
LED RGB

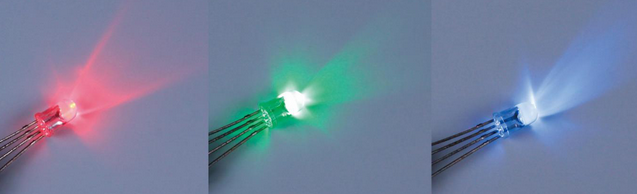

Il LED RGB è rappresentato dall’intersezione di tre colori primari (RGB): rosso, verde e blu. La maggior parte dei colori può essere sintetizzata da RGB in proporzioni diverse. I LED rosso, verde e blu sono racchiusi in un involucro di plastica trasparente per emettere colori di luce variando la tensione di ingresso dei pin R, G e B.

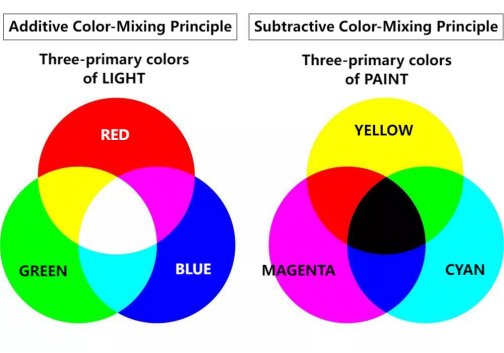

Teoria tricromatica:

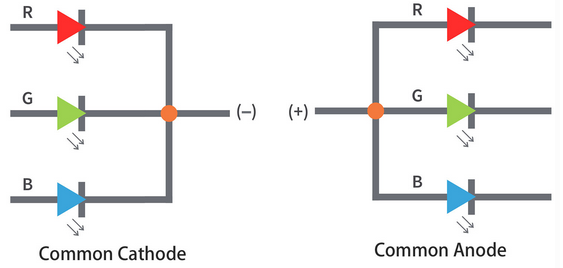

Il LED RGB può essere diviso in due tipi: anodo comune e catodo comune:
In un LED RGB a catodo comune, i tre LED condividono una connessione negativa (catodo);
In un LED RGB ad anodo comune, i tre LED condividono una connessione positiva (anodo).
Nota: Qui forniamo un LED RGB a catodo comune.
Pin del LED RGB:
Il LED RGB ha 4 pin: GND (il più lungo), R (rosso), G (verde) e B (blu). Posizionare il LED RGB come mostrato sotto, i pin da sinistra a destra sono rosso, GND, verde e blu.

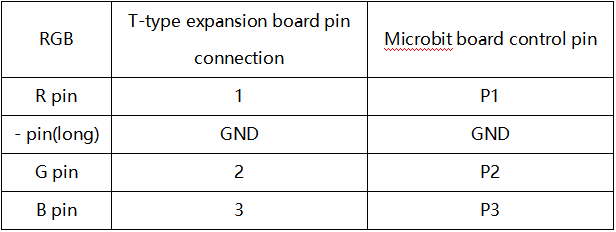

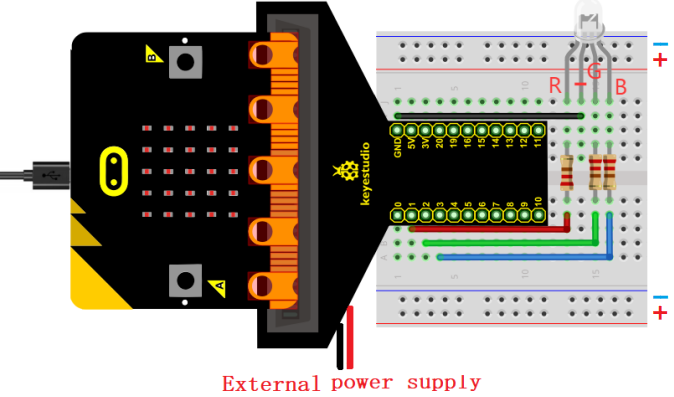

4. Schema di Collegamento

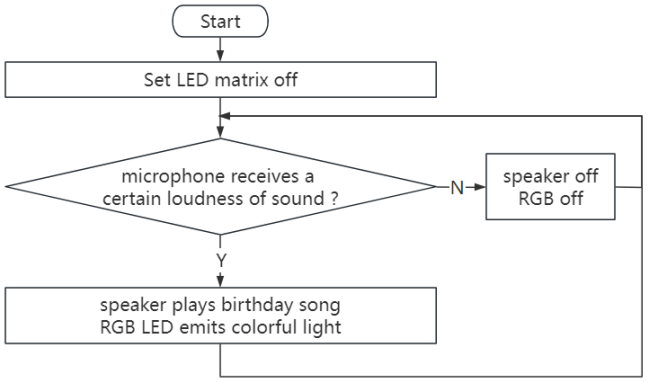

5. Flusso del Codice
6. Codice di Test
Il file del codice è fornito nella cartella Progetto 06：Festa Musicale, file Project-06-Music-Party.hex.

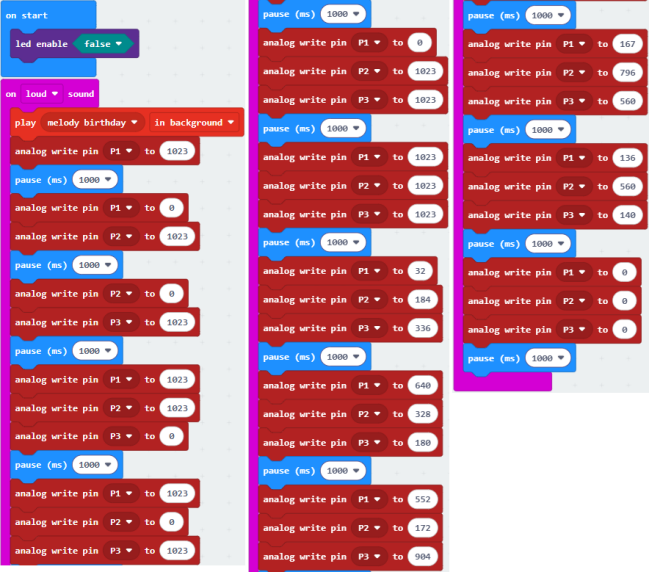

Carica i blocchi di codice:

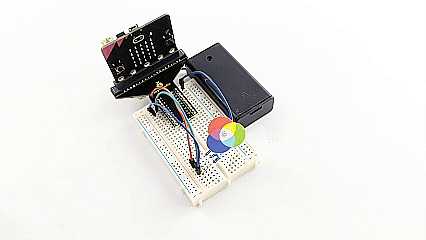

7. Risultato del Test
Dopo aver scaricato il codice sulla scheda, quando battiamo le mani, il microfono sulla scheda rileva i segnali sonori, e l’altoparlante riproduce una allegra canzone di compleanno mentre il LED RGB emette una luce abbagliante. Non è forse la festa musicale in un’atmosfera felice e gioiosa?
ATTENZIONE: Se il collegamento è corretto ma non si vedono i risultati, premere il pulsante di reset sul retro della scheda.
