Lektion 1.1: LED blinkt

(1).Beschreibung：

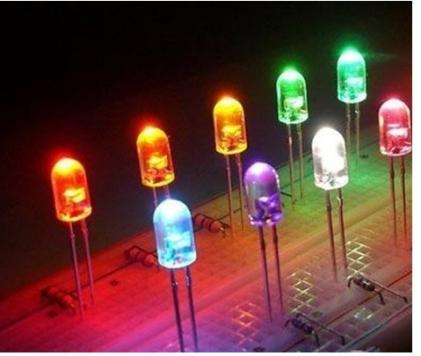

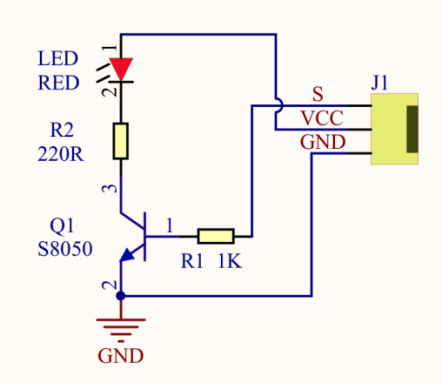

LED, die Abkürzung für Leuchtdiode, besteht aus chemischen Verbindungen wie Ga, As, P, N usw. Die LED kann durch Ändern der Verzögerungszeit im Testcode in verschiedenen Farben blinken. Bei Steuerung und Stromversorgung über GND und VCC leuchtet die LED, wenn der S-Anschluss auf hohem Pegel ist; andernfalls erlischt sie.

(2).Parameter：

Steuerschnittstelle: digitaler Port

Betriebsspannung: DC 3,3-5V

Pin-Abstand: 2,54 mm

LED-Anzeigefarbe: gelb

(3).Sie müssen vorbereiten:

Steuerplatine*1	USB-Kabel*1	Gelbes LED-Modul*1	3pin F-F 26AWG Kabel

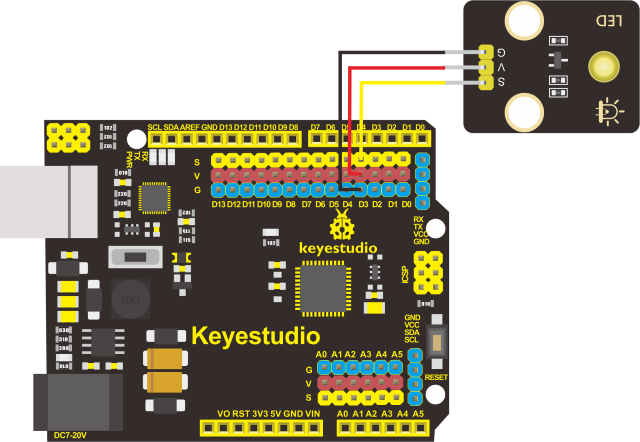

(4).Anschlussdiagramm des LED-Moduls：

Die Pins -, + und S des LED-Moduls sind mit den Pins G, 5V und D3 des Steuerboards verbunden.

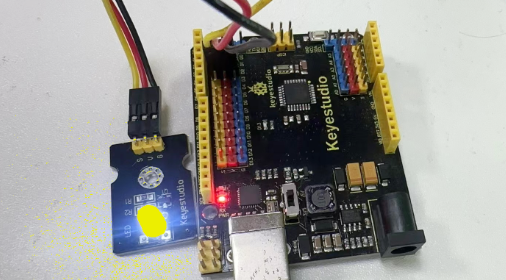

(5).Testergebnisse: LED blinkt im Intervall von 1 Sekunde

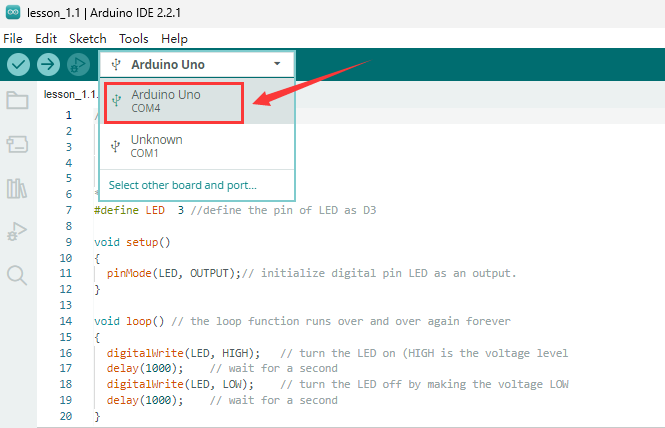

(6).Code-Erklärungen:

pinMode(LED，OUTPUT) - Diese Funktion legt fest, ob der Pin als INPUT oder OUTPUT verwendet wird

digitalWrite(LED，HIGH) - Wenn der Pin als OUTPUT definiert ist, kann er auf HIGH (5V Ausgang) oder LOW (0V Ausgang) gesetzt werden
