Lektion 5: 1602 LCD Display Modul

(1).Beschreibung：

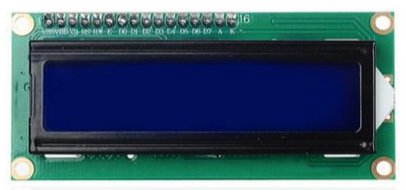

Mit I2C-Kommunikationsmodul ist dies ein Display-Modul, das 2 Zeilen mit jeweils 16 Zeichen anzeigen kann.

Es zeigt einen blauen Hintergrund mit weißen Buchstaben und wird an die I2C-Schnittstelle des MCU angeschlossen, was die MCU-Ressourcen erheblich spart.

Auf der Rückseite des LCD-Displays befindet sich ein blauer Potentiometer zur Einstellung der Hintergrundbeleuchtung. Die Kommunikationsadresse ist standardmäßig auf 0x27 eingestellt.

Das originale 1602 LCD kann mit 11 IO-Ports gestartet und betrieben werden, aber unseres ist mit ARDUINOIIC/I2C-Schnittstelle gebaut, wodurch 9 IO-Ports eingespart werden. Alternativ verfügt das Modul über 4 Befestigungslöcher mit einem Durchmesser von 3 mm, was es Ihnen erleichtert, es an anderen Geräten zu befestigen.

(2).Parameter：

I2C-Adresse: 0x27

Hintergrundbeleuchtung (blau, weiß)

Versorgungsspannung: 5V

Einstellbarer Kontrast

GND: Ein Pin, der mit Masse verbunden wird

VCC: Ein Pin, der mit einer +5V Stromversorgung verbunden wird

SDA: Ein Pin, der für die IIC-Kommunikation mit dem analogen Port A4 verbunden wird

SCL: Ein Pin, der für die IIC-Kommunikation mit dem analogen Port A5 verbunden wird

(3).Sie müssen vorbereiten:

Steuerplatine*1	USB-Kabel*1	LCD Display*1	4P-1P F-F DuPon Kabel

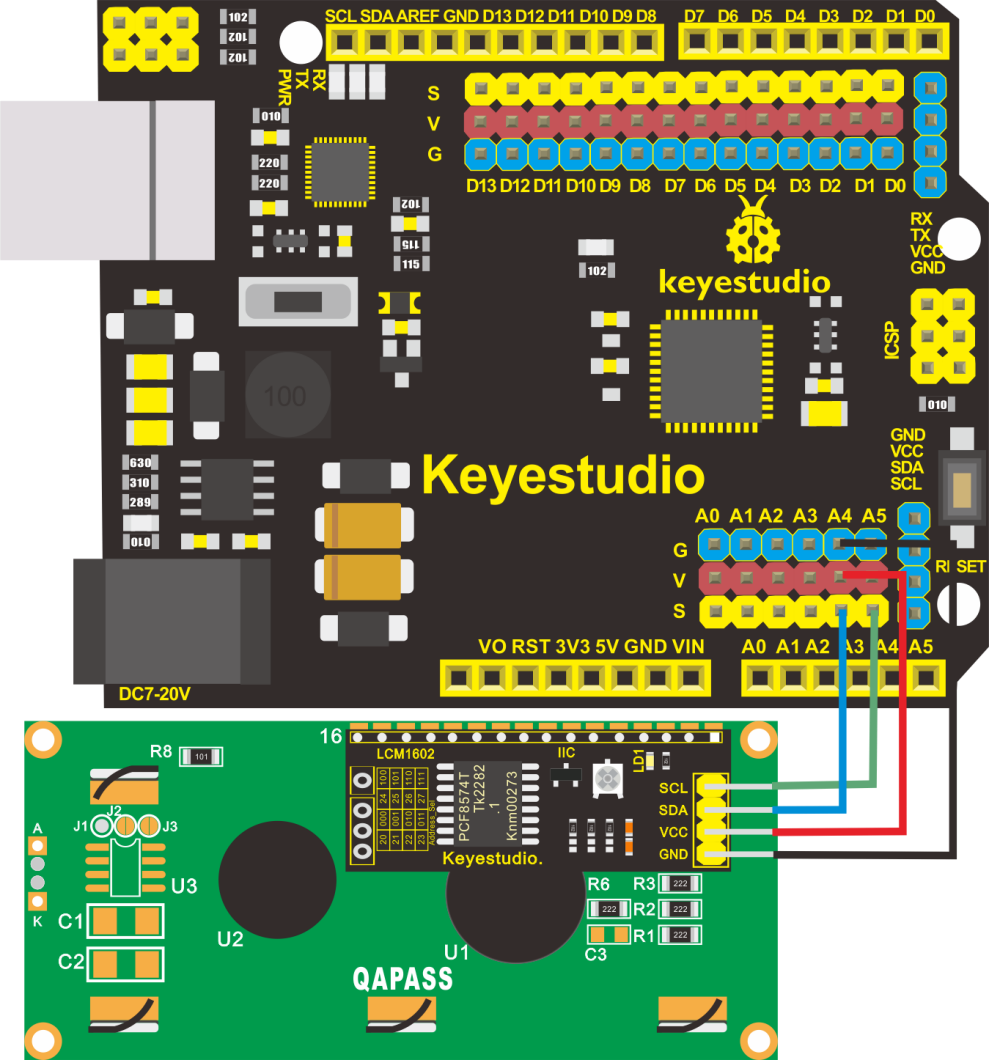

(4)Anschlussdiagramm

Pin Anschluss Tabelle
Pin des LCD Displays	Pin der Steuerplatine
GND	G(GND)
VCC	V(5V)
SDA	A4
SCL	A5
