Lektion 3.1: Das digitale Signal des Tastenmoduls auslesen

(1)Beschreibung

In diesem Projekt möchten wir das Drucktastenmodul verwenden, um die LED zu steuern.

(2)Parameter:

Arbeitsspannung: DC 3,3-5V

Steuersignal: digitales Signal

Größe: 34mm

Gewicht: 3,8g

(3)Sie müssen vorbereiten:

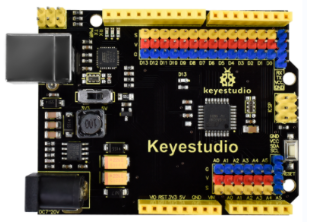

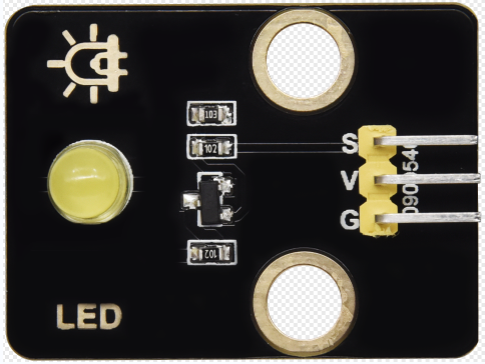

Steuerplatine*1	USB-Kabel*1	Gelbes LED-Modul*1	3poliges F-F 26AWG Kabel*2	Drucktastenmodul*1

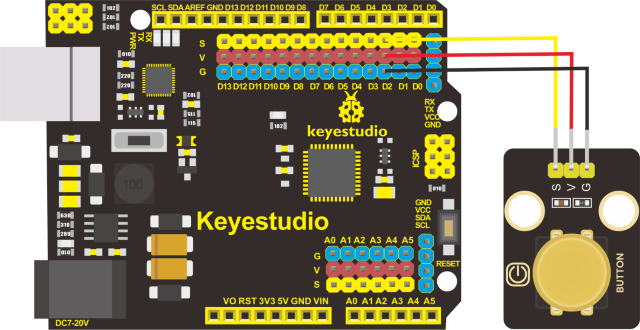

(4)Anschlussdiagramm

Pin-Verbindungstabelle
Pin des Tasters	Pin der Steuerplatine
G	G(GND)
V	V(5V)
S	D2

Pin-Verbindungstabelle
Pin der LED	Pin der Steuerplatine
G	G(GND)
V	V(5V)
S	D3

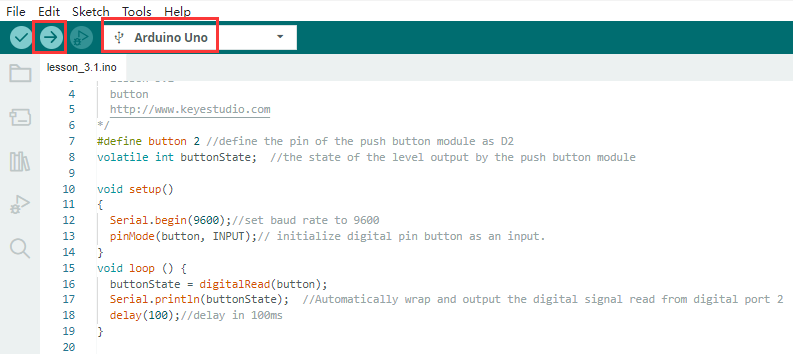

(5)Code-Erklärung:

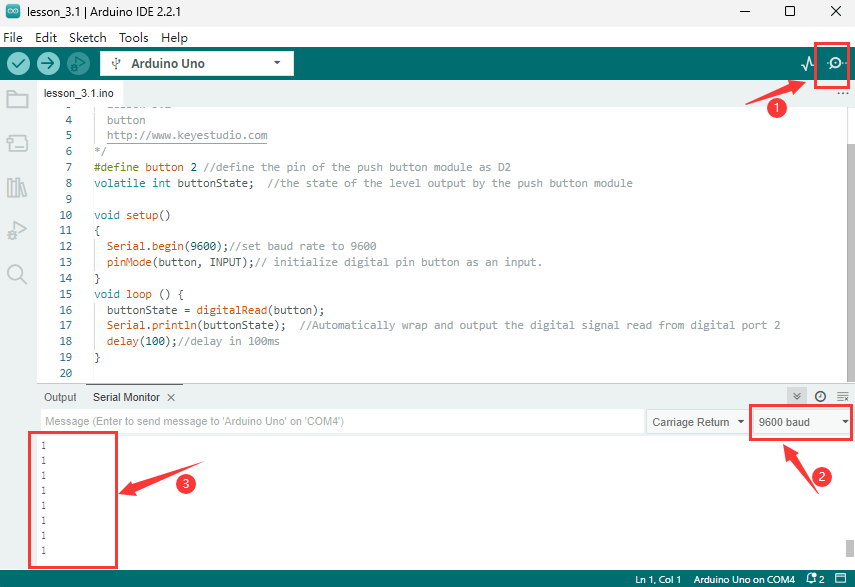

Serial.begin(9600) – initialisiert die serielle Kommunikation und setzt die Baudrate auf 9600

pinMode(pin, INPUT) – verwendet die Funktion pinMode(), um Arduino mitzuteilen, ob es sich um einen Ausgangs- oder Eingangs-Pin handelt

digitalRead(pin) – liest den digitalen Pegel der Pins aus, entweder HIGH oder LOW
