Lektion 7: DHT11 Temperatur- und Feuchtigkeitssensor

(1)Beschreibung:

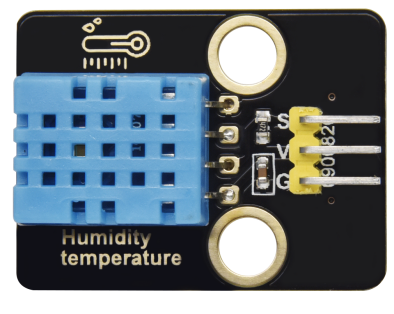

Dieser DHT11 Temperatur- und Feuchtigkeitssensor ist ein zusammengesetzter Sensor, der eine kalibrierte digitale Signalausgabe der Temperatur und Feuchtigkeit enthält.

Der DHT11 Temperatur- und Feuchtigkeitssensor verwendet die Erfassungstechnologie des digitalen Moduls sowie Temperatur- und Feuchtigkeitssensortechnologie, was eine hohe Zuverlässigkeit und ausgezeichnete Langzeitstabilität gewährleistet.

Er beinhaltet ein resistives Element und ein NTC-Temperaturmessgerät.

(2)Parameter：

Betriebsspannung: +5 V

Arbeitstemperatur: 0-50 ℃ Fehler von ± 2 ℃

Luftfeuchtigkeit: 20-90% RH ± 5% RH Fehler

Schnittstelle: digitaler Anschluss

(3).Sie müssen vorbereiten:

Steuerplatine*1	USB-Kabel*1	DHT11 Sensor*1	3-poliges DuPont-Kabel

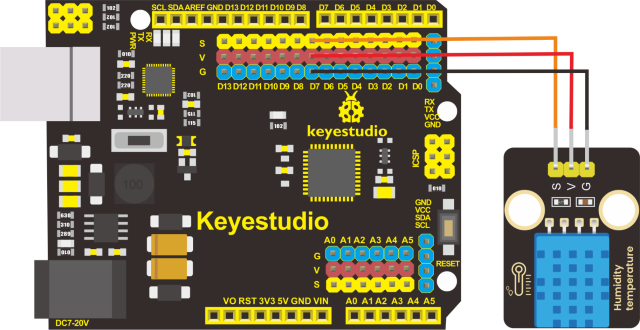

(4)Anschlussdiagramm

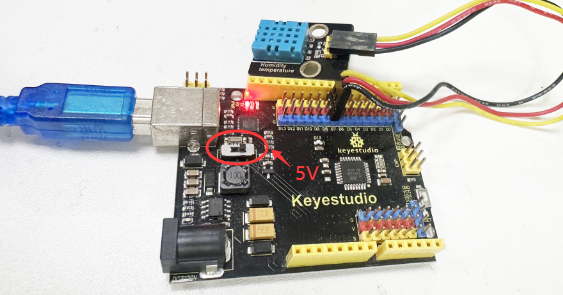

Die G-, V- und S-Pins des DHT11 Sensors*1 sind mit G, V und D7 der Steuerplatine verbunden.
