5.8 Sistema de monitoreo de humedad del suelo

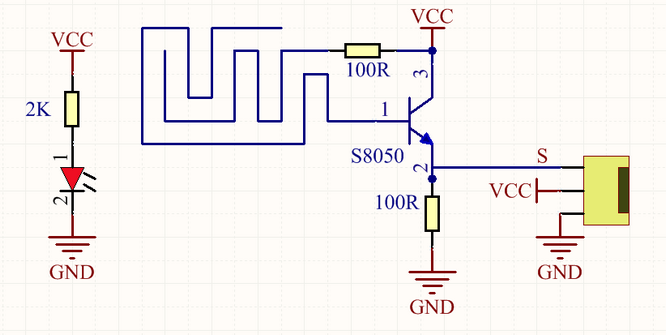

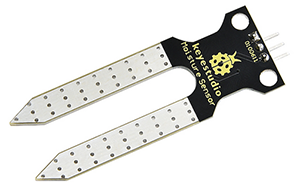

5.8.1 Sensor de humedad del suelo

Atención: No desborde agua de las piscinas de plástico en los experimentos. Derramar agua sobre otros sensores puede causar no solo un cortocircuito o que los módulos dejen de funcionar, sino también la generación de calor e incluso una explosión. ¡Tenga mucho cuidado! Especialmente para los usuarios más jóvenes, opere con sus padres.

Abra el código 5.8.1Soil-Humidity-Sensor con Arduino IDE.

#define SoilHumidityPin 32

void setup() {
  Serial.begin(9600);
  pinMode(SoilHumidityPin,INPUT);
}

void loop() {
  //Define una variable como el valor del sensor de humedad del suelo
  int ReadValue = analogRead(SoilHumidityPin);
  Serial.println(ReadValue);
  delay(500);
}

Elija la placa ESP32 Dev Module y el puerto COM, y cargue el código.

Resultado de la prueba:

Abra el monitor serie. Toque el área de detección del sensor con un dedo húmedo y el valor de humedad detectado actualmente se imprimirá en el monitor (rango: 0~4095).

Los sensores de humedad del suelo se utilizan principalmente para medir el contenido de agua en el suelo volumétrico, monitorear la humedad del suelo, irrigar cultivos y proteger bosques.

5.8.2 Sistema de monitoreo de humedad del suelo

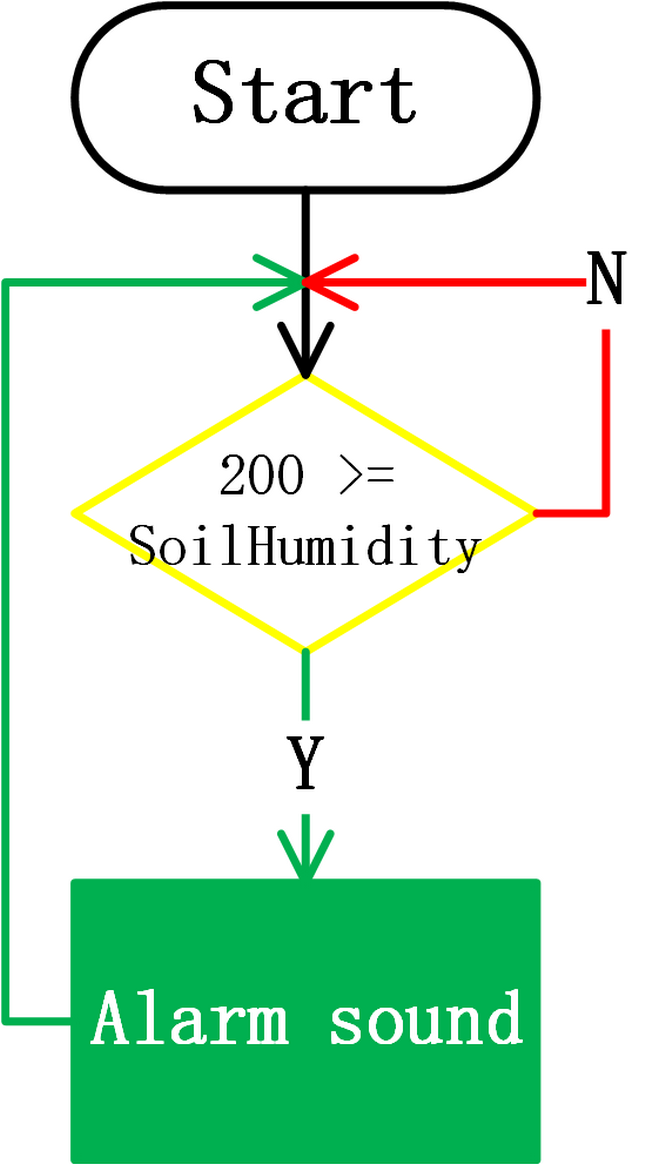

Adoptamos LCD1602 para revelar el valor en tiempo real de la humedad del suelo. Cuando el valor es inferior a la humedad mínima establecida, el zumbador emitirá un sonido para avisar a los agricultores sobre la irrigación.

Abra el código 5.8.2Soil-Humidity-Testing-System con Arduino IDE.

#include <LiquidCrystal_I2C.h>

#define BuzzerPin 16
#define SoilHumidityPin 32

LiquidCrystal_I2C lcd(0x27,16,2);

void setup() {

  ledcAttachChannel(BuzzerPin,1000,8,4);

  pinMode(SoilHumidityPin,INPUT);

  lcd.init();
  lcd.backlight();
  lcd.clear();

}

void loop() {

  float shvalue = analogRead(SoilHumidityPin);

  lcd.setCursor(0, 0);
  lcd.print("SoilHum:");
  lcd.setCursor(9, 0);
  lcd.print(shvalue);

  //Cuando el valor detectado es inferior al umbral establecido, el zumbador emite un sonido
  if(200 >= shvalue)
  {
    ledcWriteTone(BuzzerPin,532);
    delay(100);
    ledcWriteTone(BuzzerPin,532);
    delay(100);
    ledcWriteTone(BuzzerPin,659);
    delay(100);
    ledcWriteTone(BuzzerPin,0);  //Detener la alarma
  }
  delay(500);
  lcd.clear();
}

Elija la placa ESP32 Dev Module y el puerto COM, y cargue el código.

Resultado de la prueba:

El LCD1602 muestra el valor en tiempo real de la humedad del suelo. Cuando el valor detectado por el sensor de humedad del suelo es inferior a 200, el zumbador emite un sonido de alarma.

Atención: No desborde agua de las piscinas de plástico en los experimentos. Derramar agua sobre otros sensores puede causar no solo un cortocircuito o que los módulos dejen de funcionar, sino también la generación de calor e incluso una explosión. ¡Tenga mucho cuidado! Especialmente para los usuarios más jóvenes, opere con sus padres.
