5.9 Sistema de Monitoreo de Nivel de Agua

5.9.1 Sensor de Nivel de Agua

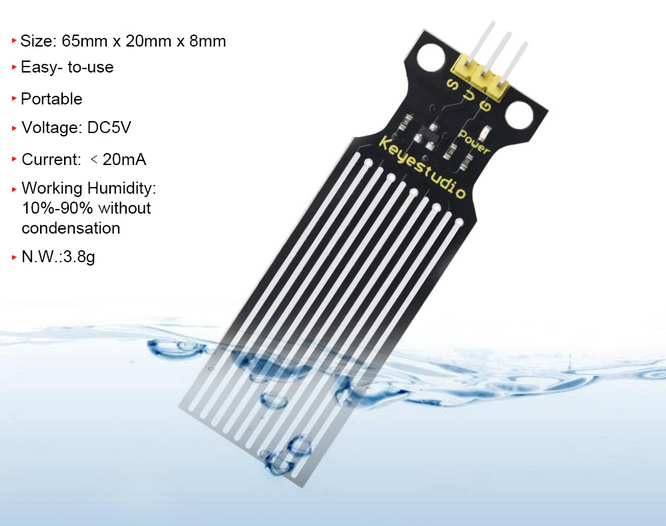

El sensor de nivel de agua integra una serie de líneas paralelas expuestas para medir el volumen de agua y las gotas.

Atención: Con la excepción del área de detección, el sensor no es impermeable. Derramar agua en otras áreas puede provocar un cortocircuito.

Abra el código 5.9.1Water-Level-Sensor con Arduino IDE.

#define WaterLevelPin 33

void setup() {

  Serial.begin(9600);
  pinMode(WaterLevelPin,INPUT);
}

void loop() {
  int ReadValue = analogRead(WaterLevelPin);
  Serial.println(ReadValue);
  delay(500);
}

Elija la placa ESP32 Dev Module y el puerto COM, y suba el código.

Resultado de la prueba:

Abra el monitor serie. Toque el área de detección del sensor con un dedo mojado y el valor detectado actualmente se imprimirá en el monitor (rango: 0~4095).

5.9.2 Sistema de Monitoreo de Nivel de Agua

Abra el código 5.9.2Water-Level-Testing-System con Arduino IDE.

#include <LiquidCrystal_I2C.h>

#define BuzzerPin 16
#define WaterLevelPin 33

LiquidCrystal_I2C lcd(0x27,16,2);

void setup() {

  //Initialize the serial port
  Serial.begin(9600);
  //Set the water level pin to input mode
  pinMode(WaterLevelPin,INPUT);

  //Initialize LCD
  lcd.init();
  //turn on the LCD backlight
  lcd.backlight();
  //clear displays on LCD
  lcd.clear();

  ledcAttachChannel(BuzzerPin,1000,8,4);
}

void loop() {
  //Read the value of water level sensor
  int ReadValue = analogRead(WaterLevelPin);
  //Set the display position of cursor
  lcd.setCursor(0, 0);
  //Set the display position of characters
  lcd.print("WaterLevel:");
  lcd.setCursor(6, 1);
  lcd.print(ReadValue);

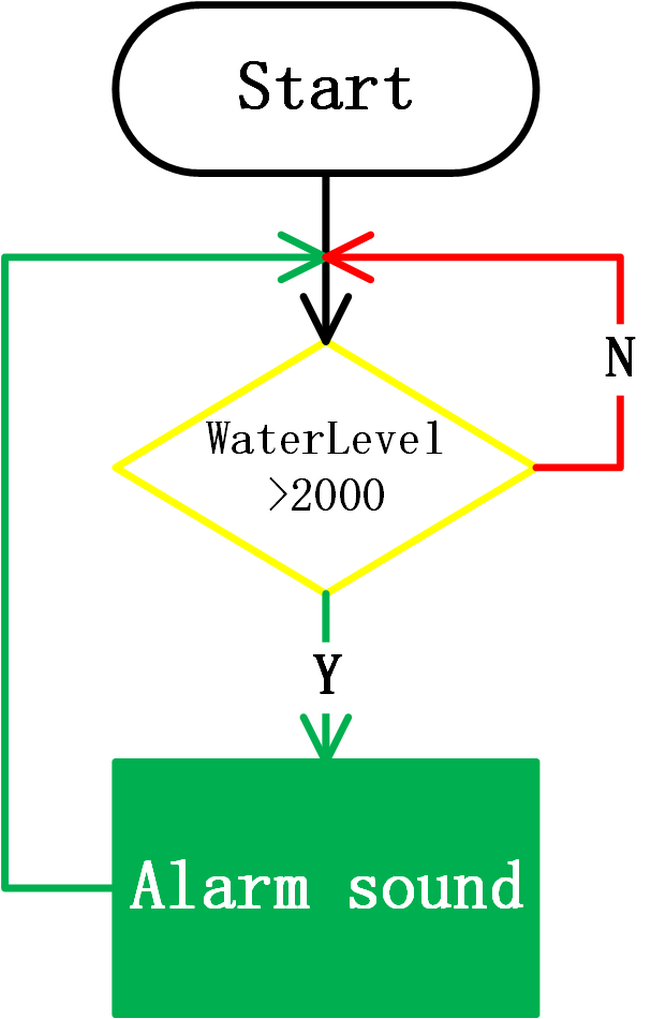

  //When the detected value exceeds the threshold, the buzzer starts to alarm
  if(ReadValue >= 2000)
  {
    ledcWriteTone(BuzzerPin,659);
    delay(100);
    ledcWriteTone(BuzzerPin,532);
    delay(100);
    ledcWriteTone(BuzzerPin,659);
    delay(100);
    ledcWriteTone(BuzzerPin,0);  //Stop alarming
  }
  delay(500);
  lcd.clear();
}

Elija la placa ESP32 Dev Module y el puerto COM, y suba el código.

Resultado de la prueba:

La pantalla LCD muestra el valor en tiempo real del nivel de agua. Cuando el sensor de nivel de agua detecta que el nivel de agua es inferior a 200, el zumbador comienza a sonar.
