Project 11 Ultrasonic Avoiding Tank

Beschrijving

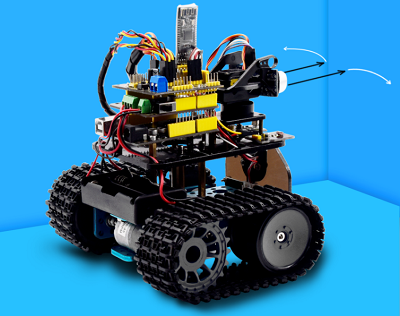

In dit programma detecteert de ultrasone sensor de afstand tot obstakels en stuurt signalen die de robotauto besturen. Hieronder laten we je zien hoe je een auto maakt die obstakels vermijdt.

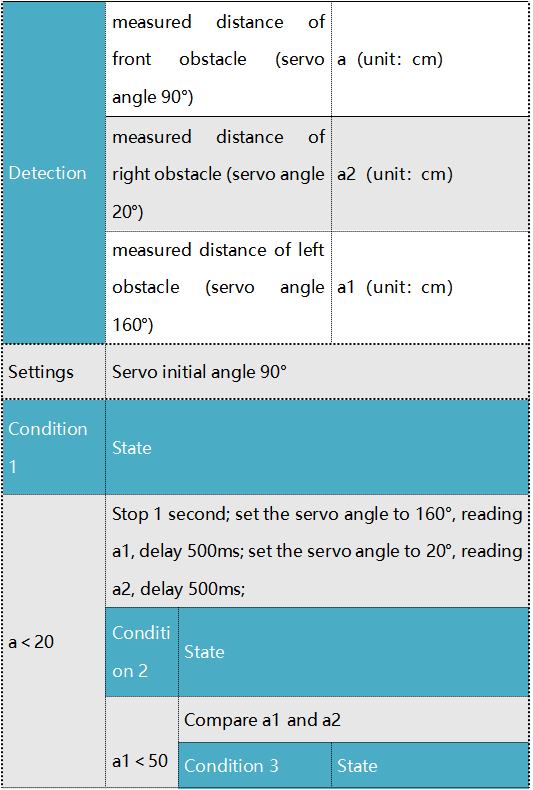

De specifieke logica van de ultrasone vermijdingsrobot is als volgt:

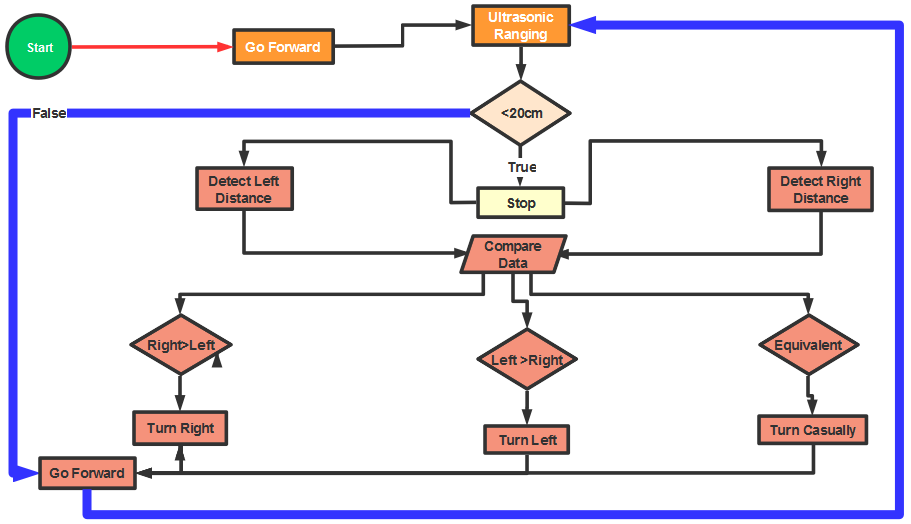

Stroomdiagram

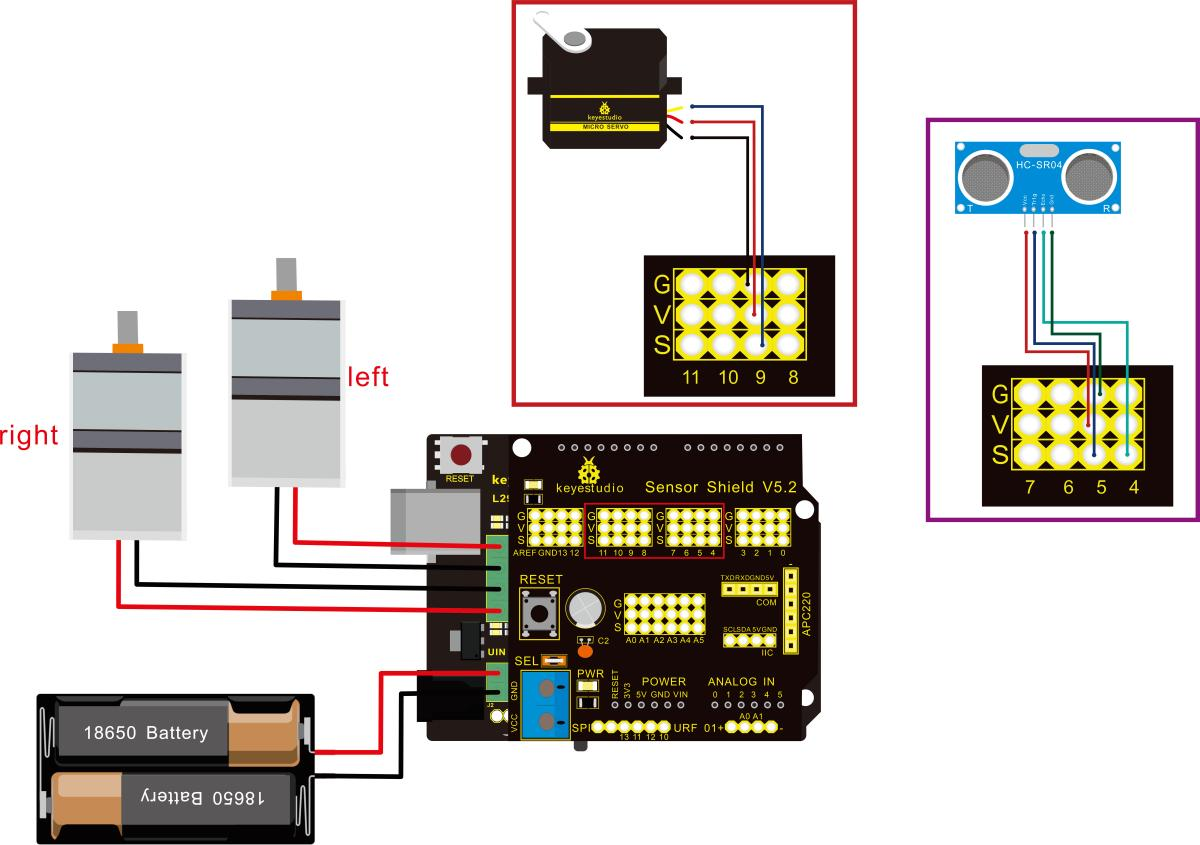

Verbindingsschema:

Opmerking: De “-”, “+” en “S” pinnen van de servo zijn respectievelijk verbonden met G (GND), V (VCC) en D9 van de uitbreidingskaart. De VCC, Trig, Echo en Gnd van de ultrasone sensor zijn verbonden met 5v (V), 5 (S), Echo en Gnd (G) van de uitbreidingskaart.

Testcode:

/*
 keyestudio Mini Tank Robot V2.1
 les 11
 ultrasonic_avoid_tank
 http://www.keyestudio.com
*/
int random2;
int a;
int a1;
int a2;
#define ML_Ctrl 13  // definieer de richtingscontrolepinnen van de linkermotor
#define ML_PWM 11   // definieer PWM-controlepinnen van de linkermotor
#define MR_Ctrl 12  // definieer de richtingscontrolepinnen van de rechtermotor
#define MR_PWM 3   // definieer PWM-controlepinnen van de rechtermotor

#define Trig 5  // ultrasone trig pin
#define Echo 4  // ultrasone echo pin
int distance;
#define servoPin 9  // servo pin
int pulsewidth;
/************de functie om de motor uit te voeren**************/
void Car_front()
{
  digitalWrite(MR_Ctrl,LOW);
  analogWrite(MR_PWM,200);
  digitalWrite(ML_Ctrl,LOW);
  analogWrite(ML_PWM,200);
}
void Car_back()
{
  digitalWrite(MR_Ctrl,HIGH);
  analogWrite(MR_PWM,200);
  digitalWrite(ML_Ctrl,HIGH);
  analogWrite(ML_PWM,200);
}
void Car_left()
{
  digitalWrite(MR_Ctrl,LOW);
  analogWrite(MR_PWM,255);
  digitalWrite(ML_Ctrl,HIGH);
  analogWrite(ML_PWM,255);
}
void Car_right()
{
  digitalWrite(MR_Ctrl,HIGH);
  analogWrite(MR_PWM,255);
  digitalWrite(ML_Ctrl,LOW);
  analogWrite(ML_PWM,255);
}
void Car_Stop()
{
  digitalWrite(MR_Ctrl,LOW);
  analogWrite(MR_PWM,0);
  digitalWrite(ML_Ctrl,LOW);
  analogWrite(ML_PWM,0);
}

// De functie om de servo te besturen
void procedure(int myangle) {
  for (int i = 0; i <= 50; i = i + (1)) {
    pulsewidth = myangle * 11 + 500;
    digitalWrite(servoPin,HIGH);
    delayMicroseconds(pulsewidth);
    digitalWrite(servoPin,LOW);
    delay((20 - pulsewidth / 1000));
  }
}
// De functie om de ultrasone sensor te besturen
float checkdistance() {
  digitalWrite(Trig, LOW);
  delayMicroseconds(2);
  digitalWrite(Trig, HIGH);
  delayMicroseconds(10);
  digitalWrite(Trig, LOW);
  float distance = pulseIn(Echo, HIGH) / 58.00;  // 58.20, dat wil zeggen, 2*29.1=58.2
  delay(10);
  return distance;
}
  //****************************************************************
void setup(){
  pinMode(servoPin, OUTPUT);
  procedure(90); // stel servo in op 90°

  pinMode(Trig, OUTPUT);
  pinMode(Echo, INPUT);
  pinMode(ML_Ctrl, OUTPUT);
  pinMode(ML_PWM, OUTPUT);
  pinMode(MR_Ctrl, OUTPUT);
  pinMode(MR_PWM, OUTPUT);
}
void loop(){
  random2 = random(1, 100);
  a = checkdistance();  // wijs de voorafstand gedetecteerd door de ultrasone sensor toe aan variabele a

  if (a < 20) // wanneer de voorafstand minder dan 20 is
  {
      Car_Stop();  // robot stopt
      delay(500); // vertraging van 500ms
      procedure(160);  // ultrasone platform draait naar links
      for (int j = 1; j <= 10; j = j + (1)) { // for-statement, de gegevens zijn nauwkeuriger als de ultrasone sensor meerdere keren detecteert.
        a1 = checkdistance();  // wijs de linkerafstand gedetecteerd door de ultrasone sensor toe aan variabele a1
      }
      delay(300);
      procedure(20); // ultrasone platform draait naar rechts
      for (int k = 1; k <= 10; k = k + (1)) {
        a2 = checkdistance(); // wijs de rechterafstand gedetecteerd door de ultrasone sensor toe aan variabele a2
      }

      if (a1 < 50 || a2 < 50)  // robot draait naar de kant met de langere afstand wanneer de linker- of rechterafstand minder dan 50cm is.
      {
        if (a1 > a2) // linkerafstand is groter dan rechterkant
        {
          procedure(90);  // ultrasone platform draait terug naar rechts vooruit
Car_left();  // robot draait naar links
          delay(500);  // draai 500ms naar links
          Car_front(); // ga vooruit
        }
        else
        {
          procedure(90);
          Car_right(); // robot draait naar rechts
          delay(500);
          Car_front();  // ga vooruit
        }
      }
      else  // als beide zijden groter dan of gelijk aan 50cm zijn, draai willekeurig naar links of rechts
      {
        if ((long) (random2) % (long) (2) == 0)  // wanneer het willekeurige getal even is
        {
          procedure(90);
          Car_left(); // tankrobot draait naar links
          delay(500);
          Car_front(); // ga vooruit
        }
        else
        {
          procedure(90);
          Car_right(); // robot draait naar rechts
          delay(500);
          Car_front(); // ga vooruit
       }
     }
  }
  else  // als de voorafstand groter dan of gelijk aan 20cm is, gaat de robotauto vooruit
  {
      Car_front(); // ga vooruit
  }
}

Testresultaat

Code succesvol geüpload, DIP-schakelaar staat op de rechterkant en voeding ingeschakeld, tankrobot gaat vooruit en vermijdt automatisch het obstakel.
