Projekt 15: Infrarot-Ferngesteuerter Panzer
(1)Beschreibung:
Infrarot-Fernsteuerung ist eine der häufigsten Fernsteuerungsanwendungen in Elektromotoren, Elektrolüftern und vielen anderen Haushaltsgeräten. In diesem Projekt nutzen wir das zuvor erlernte Wissen, um ein infrarot-ferngesteuertes Smart Car zu bauen.

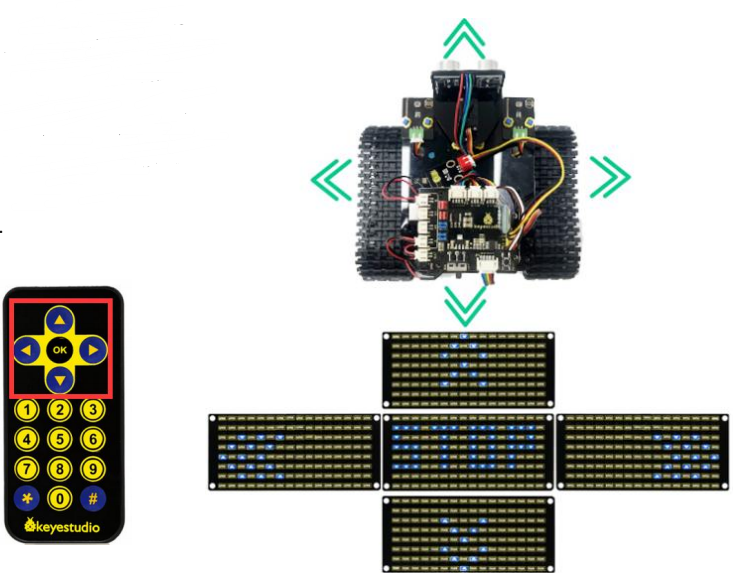

In der 9. Lektion haben wir den entsprechenden Tastenwert jeder Taste der Infrarot-Fernbedienung getestet. In diesem Projekt können wir den Code (Tastenwert) festlegen, damit die entsprechende Taste die Bewegungen des Smart Cars steuert und die Bewegungsmuster auf der 8X16 LED-Punktmatrix anzeigt.
Die spezifische Logik des Smart Cars ist in der folgenden Tabelle dargestellt:
Ultraschall-Taste |
Tastenwert |
Anweisungen der Tasten |
|---|---|---|
|
FF629D |
Vorwärts fahren（PWM auf 200 setzen） |
|
FFA857 |
Rückwärts fahren（PWM auf 200 setzen） |
|
FF22DD |
Links abbiegen |
|
FFC23D |
Rechts abbiegen |
|
FF02FD |
Anhalten |
Anfangseinstellung: 8X16 LED-Punktmatrix zeigt das Muster“
“

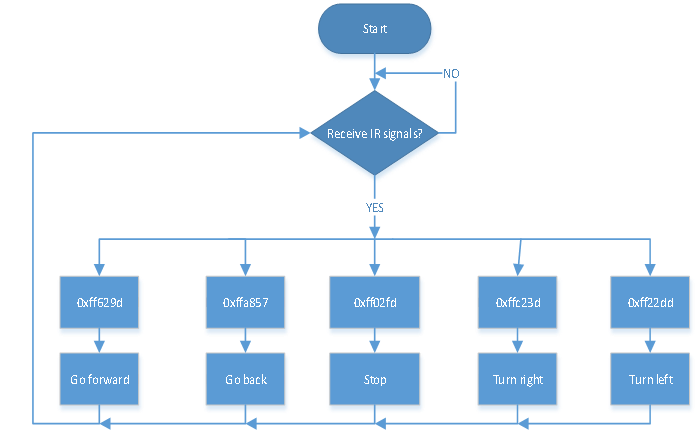

(2)Ablaufdiagramm:

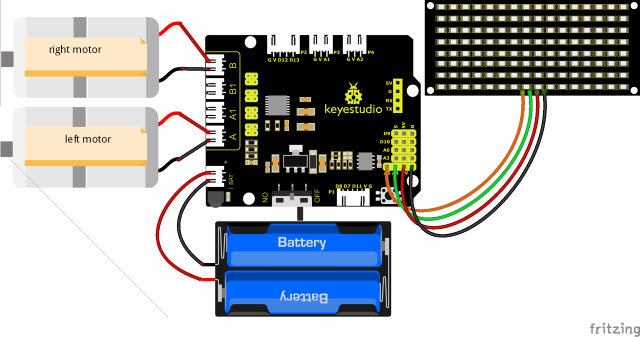

(3)Anschlussdiagramm:
Hinweis:
GND, VCC, SDA und SCL des 8x16 LED-Panels sind mit G（GND), V（VCC), A4 und A5 der Erweiterungsplatine verbunden.
Da die 8833-Platine den IR-Empfänger bereits integriert hat, muss dieser nicht extra verdrahtet werden. Die Pins des IR-Empfängers sind G（GND), V（VCC) und D3.
(4)Testcode:

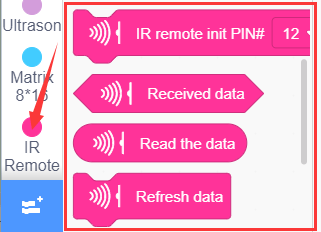

Sie können Blöcke bearbeiten, um Ihren Code aufzubauen
（1）
（2）
(3)
（4）
（5）
（6）
（7）
（8）
（9）

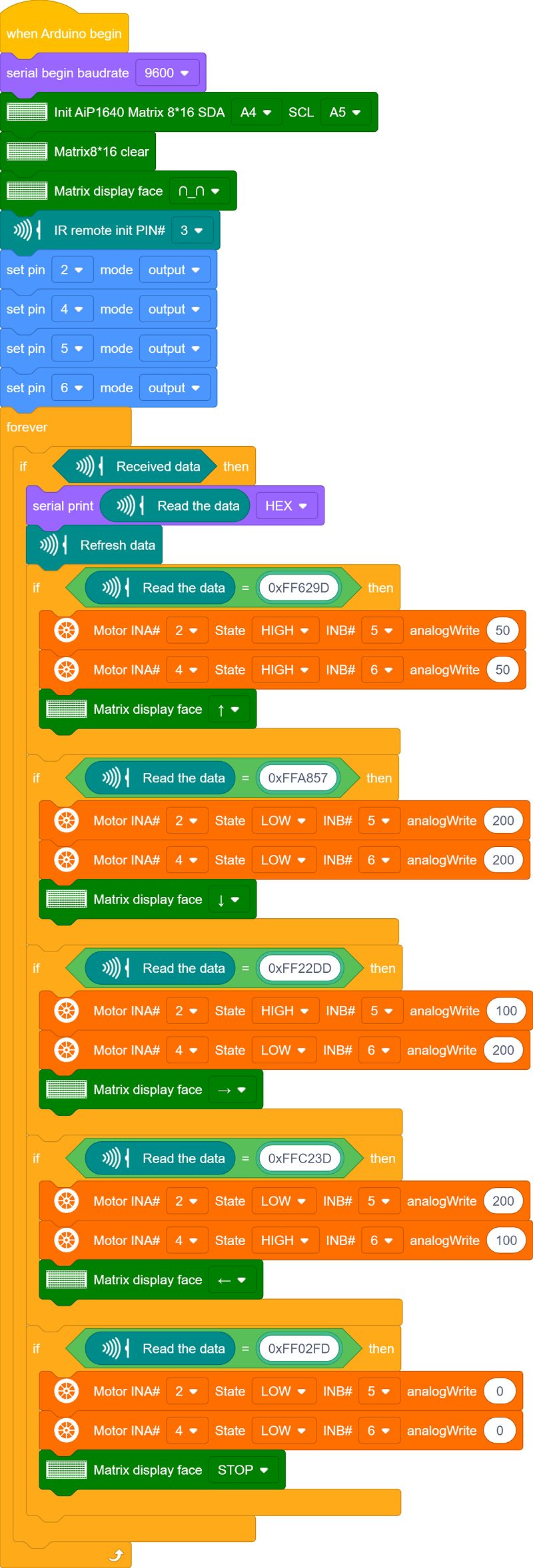

Vollständiger Testcode
(Hinweis: Verbinden Sie das Bluetooth-Modul nicht, bevor Sie den Code hochladen, da das Hochladen ebenfalls serielle Kommunikation verwendet und es zu Konflikten mit der seriellen Bluetooth-Kommunikation kommen kann, was dazu führen kann, dass der Upload fehlschlägt.)
(5)Testergebnisse:

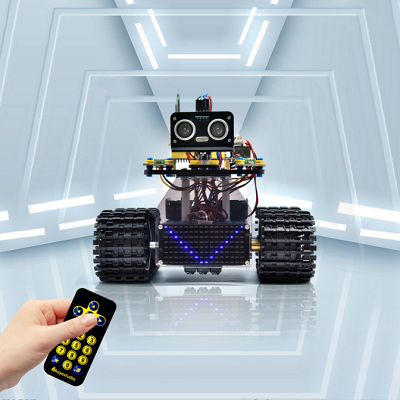

Nachdem der Testcode erfolgreich hochgeladen und das Gerät eingeschaltet wurde, kann das Smart Car durch die Infrarot-Fernbedienung gesteuert werden, und das 8*16-Display zeigt die entsprechenden Bewegungsmuster an.
