Projekt 4: Programmierbare Tasten
Klicken Sie hier, um den Code 1 für diese Lektion herunterzuladen
Klicken Sie hier, um den Code 2 für diese Lektion herunterzuladen
(1)Projektbeschreibung:
Tasten können zur Steuerung von Schaltkreisen verwendet werden. In einem integrierten Schaltkreis mit einer Taste ist der Stromkreis beim Drücken der Taste verbunden und in umgekehrter Richtung offen. Das Micro:bit main board V2 verfügt über drei Tasten: zwei sind programmierbare Tasten (mit A und B gekennzeichnet) und die auf der anderen Seite ist eine Reset-Taste. Durch Drücken der beiden programmierbaren Tasten können drei verschiedene Signale eingegeben werden. Wir können Taste A oder B einzeln drücken oder beide zusammen, und die LED-Punktmatrix zeigt entsprechend A, B und AB an. Los geht’s.
(2)Benötigte Komponenten:
Micro:bit main board V2
Micro-USB-Kabel
(3)Testcode 1 :

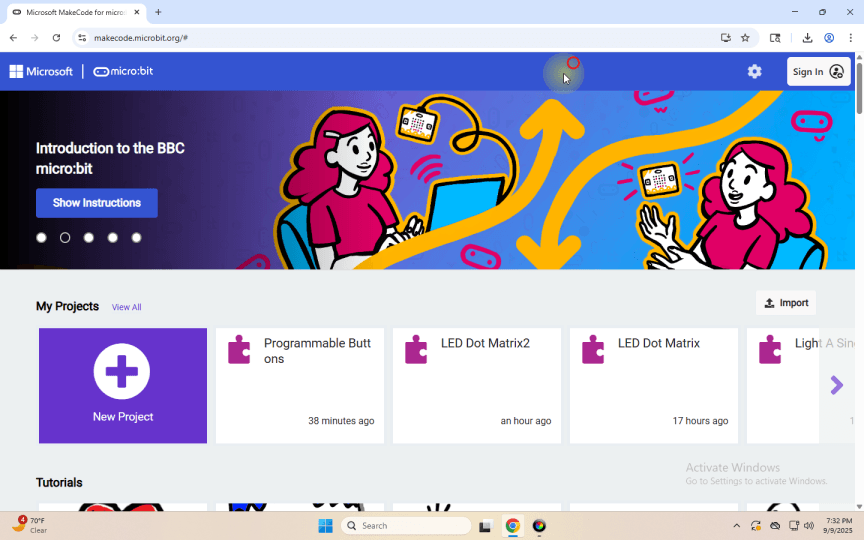

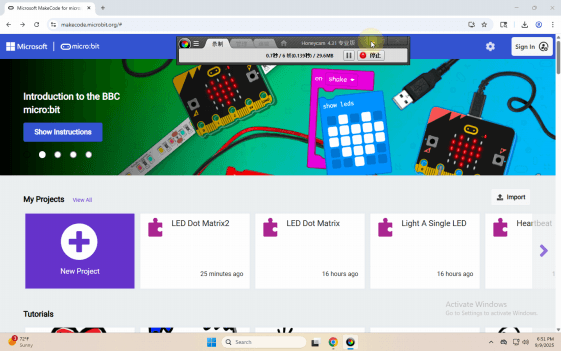

Verbinden Sie den Computer mit dem Micro:bit-Board über das Micro-USB-Kabel und programmieren Sie im MakeCode-Editor,

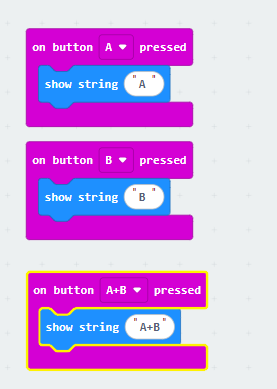

Vollständiger Code:
(4)Testergebnisse 1 :

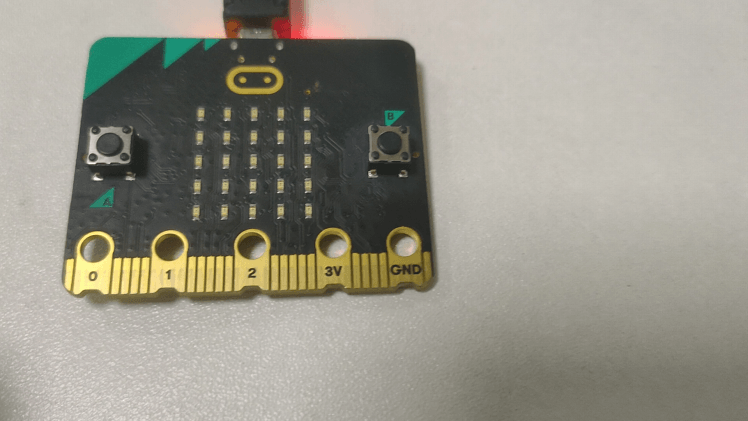

Nachdem Sie Testcode 1 auf das Micro:bit main board V2 hochgeladen haben, zeigt die 5*5 LED-Punktmatrix A an, wenn Taste A gedrückt wird, B, wenn Taste B gedrückt wird, und AB, wenn die Tasten A und B zusammen gedrückt werden.
(5) Testcode 2 :

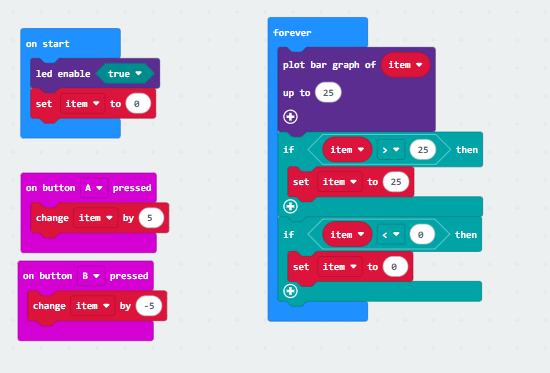

Vollständiges Programm :
(6)Testergebnisse 2:

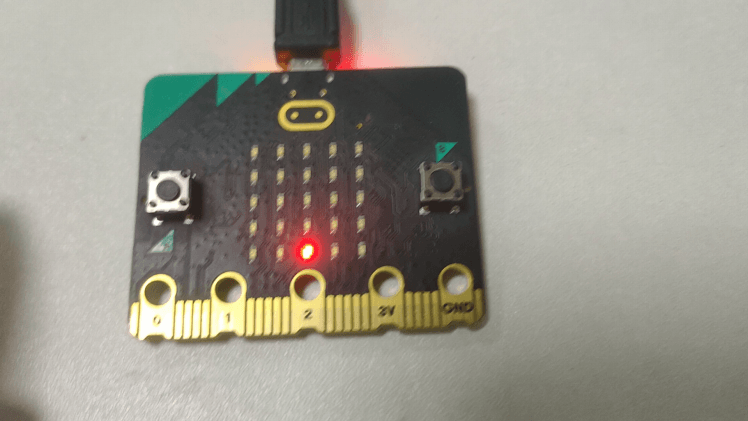

Nachdem Sie Testcode 2 auf das Micro:bit main board V2 hochgeladen haben, erhöhen sich beim Drücken der Taste A die rot leuchtenden LEDs, während sie sich beim Drücken der Taste B verringern.
