Projekt 8: Lichtmessung
Klicken Sie hier, um den Code für diese Lektion herunterzuladen
(1) Projektbeschreibung:
In diesem Projekt konzentrieren wir uns auf die Lichtdetektionsfunktion des Micro: Bit main board V2. Diese wird durch die LED-Punktmatrix realisiert, da die Hauptplatine nicht mit einem Fotowiderstand ausgestattet ist.
(2) Benötigte Komponenten:
Micro:bit main board V2
Micro-USB-Kabel
(3) Testcode:

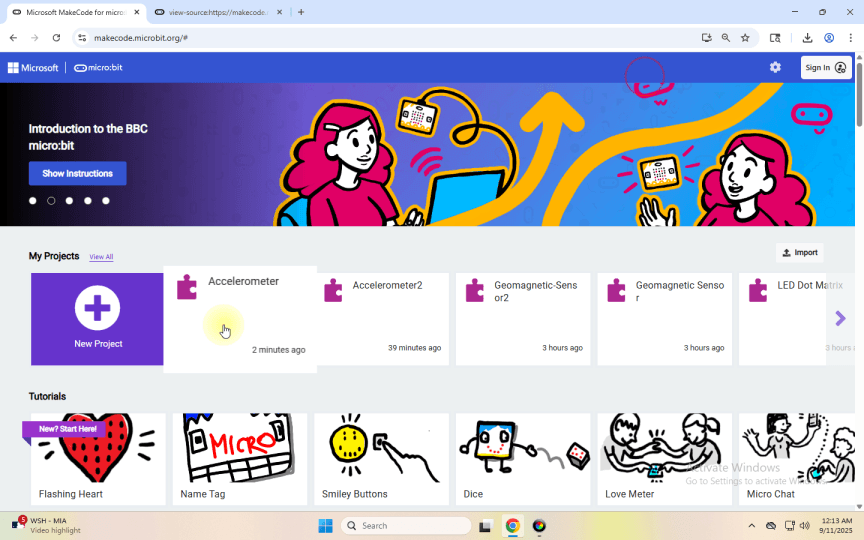

Verbinden Sie den Computer mit dem micro:bit board über das Micro-USB-Kabel und programmieren Sie im MakeCode-Editor,

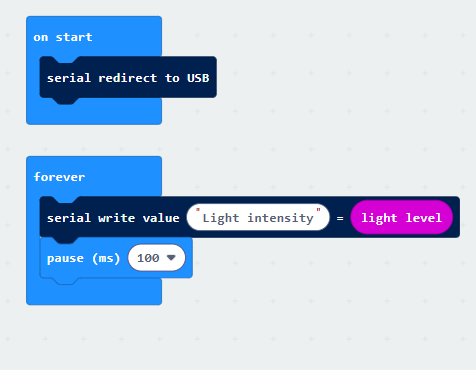

Vollständiges Programm :
(4) Testergebnisse:

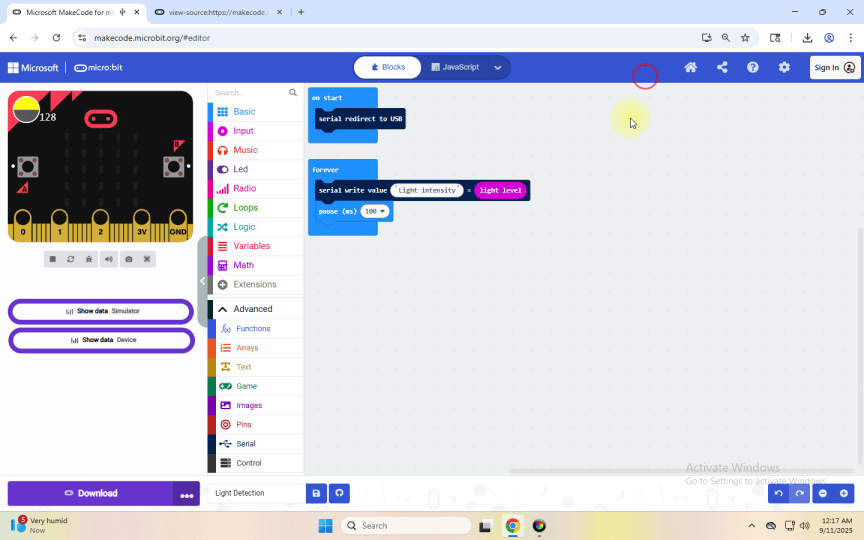

Laden Sie den Testcode auf das micro:bit main board V2 hoch, versorgen Sie das Board über das USB-Kabel mit Strom und klicken Sie auf “Show console Device”.
Wenn die LED-Punktmatrix mit der Hand abgedeckt wird, beträgt die angezeigte Lichtstärke etwa 0; wenn die LED-Punktmatrix dem Licht ausgesetzt ist, wird die angezeigte Lichtstärke mit zunehmendem Licht stärker, wie unten gezeigt.
Wenn Sie Windows 7 oder 8 anstelle von Windows 10 verwenden, kann Google Chrome die Geräte nicht koppeln. Sie müssen die CoolTerm-Serial-Monitor-Software verwenden, um die Daten auszulesen.

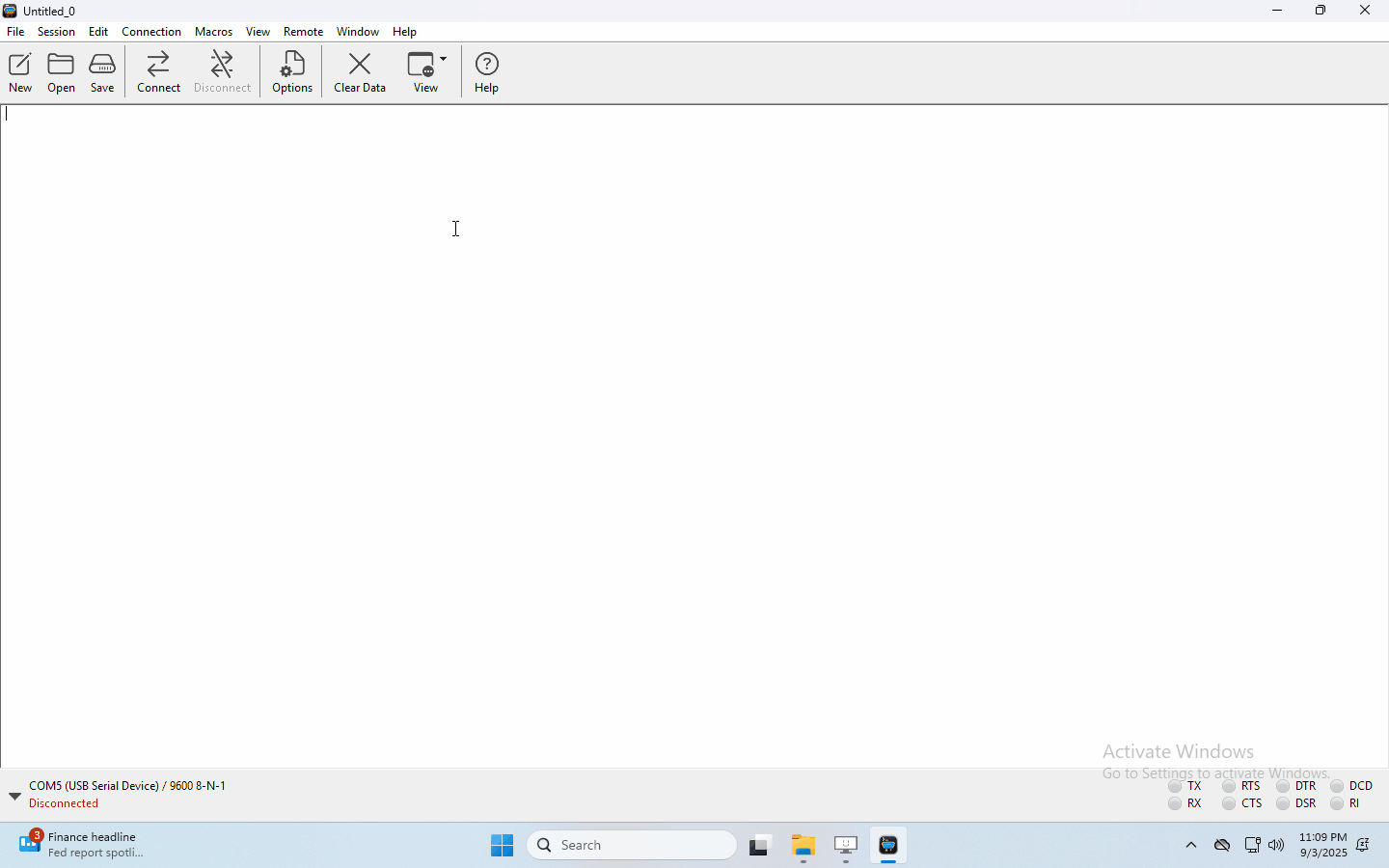

Öffnen Sie die CoolTerm-Software, klicken Sie auf Options, wählen Sie SerialPort, legen Sie den COM port fest und stellen Sie die baud rate auf 115200 ein (nach Tests beträgt die Baudrate der USB SerialPort-Kommunikation auf dem Micro: Bit main board V2 115200), klicken Sie auf OK und Connect. Der CoolTerm-Seriellmonitor zeigt den Wert der Lichtstärke an, wie in den folgenden Abbildungen gezeigt:
