Projekt 14：4 WS2812 RGB LEDs

1. Beschreibung

Das Treiber-Shield steuert 4 WS2812 RGB-LEDs, ist mit dem micro:bit-Board kompatibel und wird über P7 angesteuert. In dieser Lektion lassen wir die RGB-LEDs über P7 verschiedene Farben anzeigen. Für diese Lektion werden 3 Testprogramme bereitgestellt, mit denen die 4 WS2812 RGB-LEDs unterschiedliche Effekte zeigen.

2. Vorbereitung

  • Setzen Sie das micro:bit-Board in den Steckplatz des keyestudio 4WD Mecanum Robot Car V2.0 ein

  • Legen Sie die Batterien in den Batteriehalter ein

  • Schalten Sie den Netzschalter auf die ON-Position

  • Verbinden Sie das micro:bit per USB-Kabel mit Ihrem Computer

  • Öffnen Sie die Web-Version von Makecode.

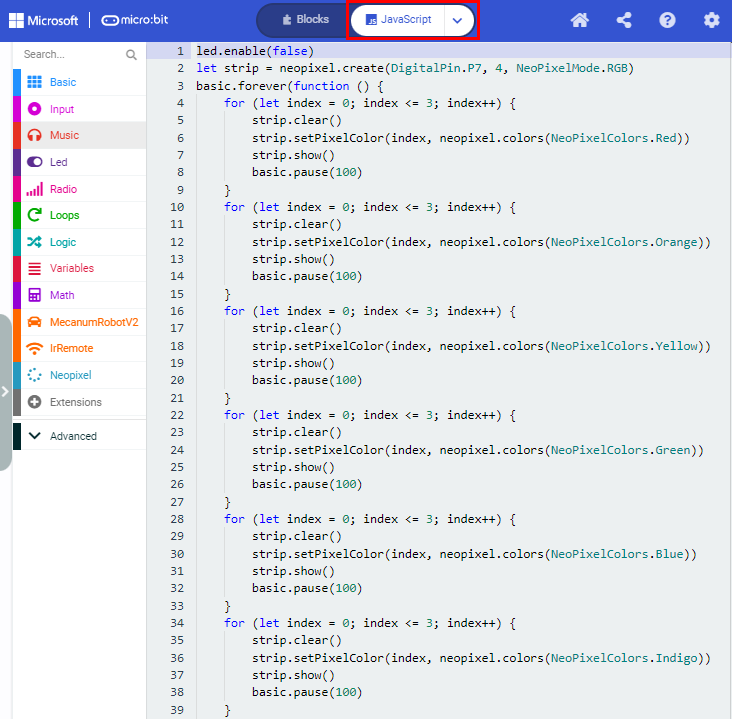

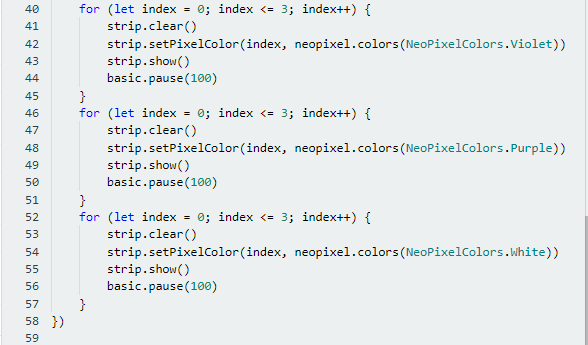

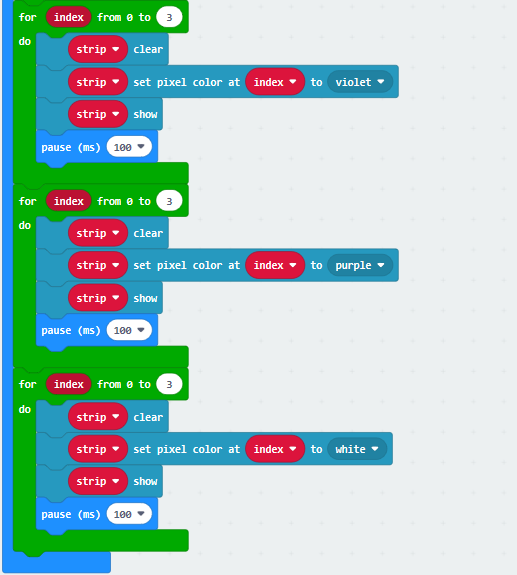

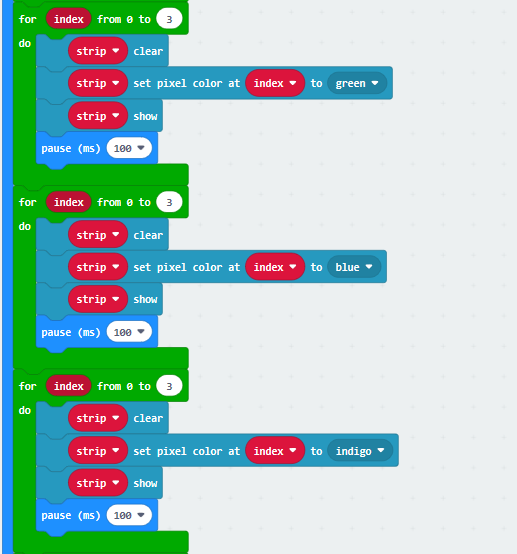

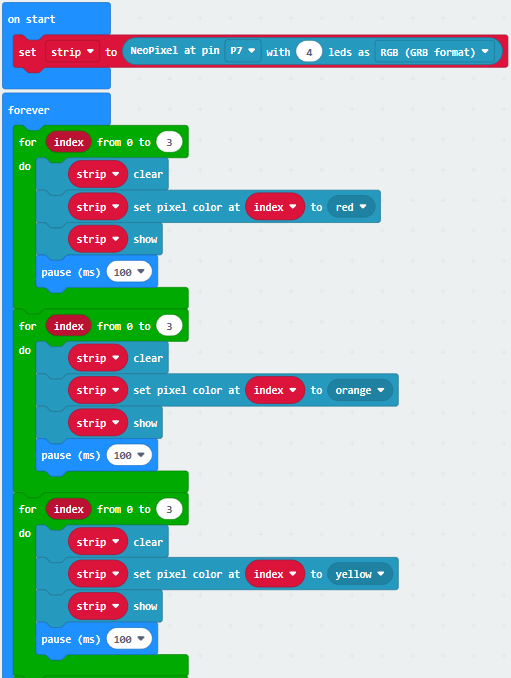

3. Test Code1

Klicken Sie auf „JavaScript“, um zum entsprechenden JavaScript-Code zu wechseln:

4. Testergebnis 1

Laden Sie Code 1 auf das micro:bit und schalten Sie POWER auf ON. Alle vier WS2812RGB-LEDs leuchten nacheinander zyklisch in unterschiedlichen Farben.

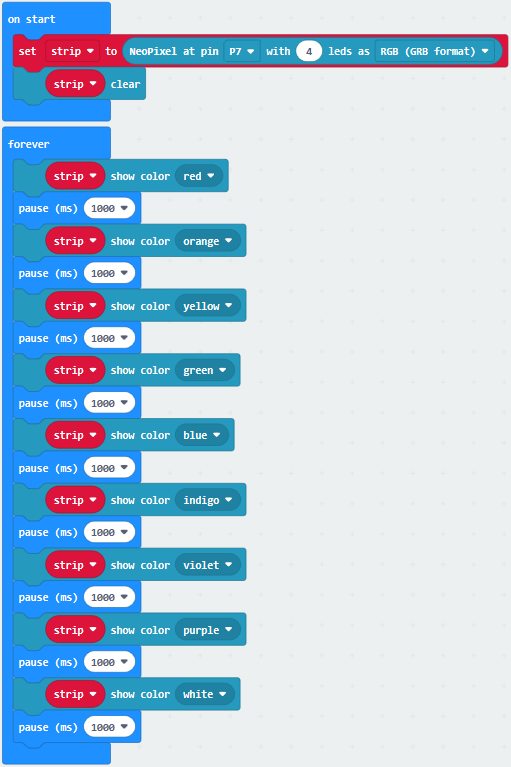

5. Test Code2

Klicken Sie auf „JavaScript“, um zum entsprechenden JavaScript-Code zu wechseln:

6. Testergebnis 2

Laden Sie Code 2 auf das micro:bit. Die WS2812RGB-LEDs zeigen einen Lauflichteffekt.

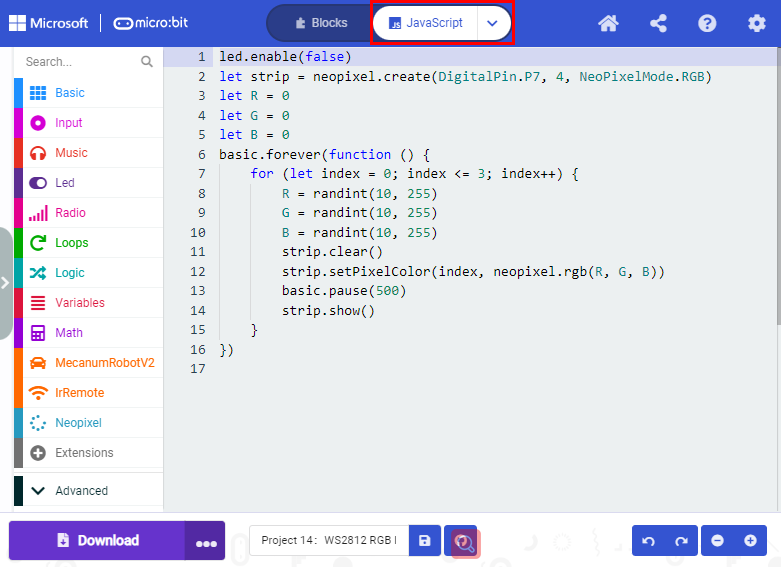

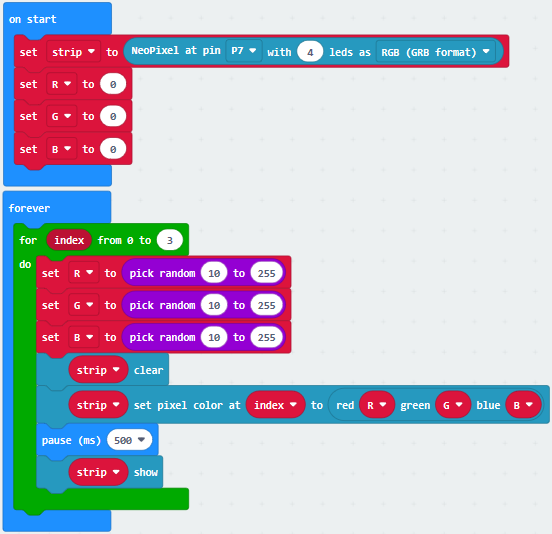

7. Test Code3

Klicken Sie auf „JavaScript“, um zum entsprechenden JavaScript-Code zu wechseln:

8. Testergebnis 3

Laden Sie Code 3 auf das micro:bit. Jede WS2812RGB-LED zeigt nacheinander eine zufällige Farbe.
