Proyecto 2：Encender un solo LED

1. Descripción

La matriz de puntos LED consta de 25 diodos dispuestos en un cuadrado de 5 por 5 y colocados en la intersección de las líneas de fila (X) y las líneas de columna (Y). Podemos controlar uno de los 25 LEDs estableciendo puntos de coordenadas. Por ejemplo, el primer LED en la primera fila está en (0,0) y el tercer LED posicionado en la primera fila está en (2,0) y así sucesivamente.

2. Preparación

A. Conecte la placa principal micro:bit a su ordenador mediante el cable USB

B. Abra la versión offline de Mu.

3. Código de prueba

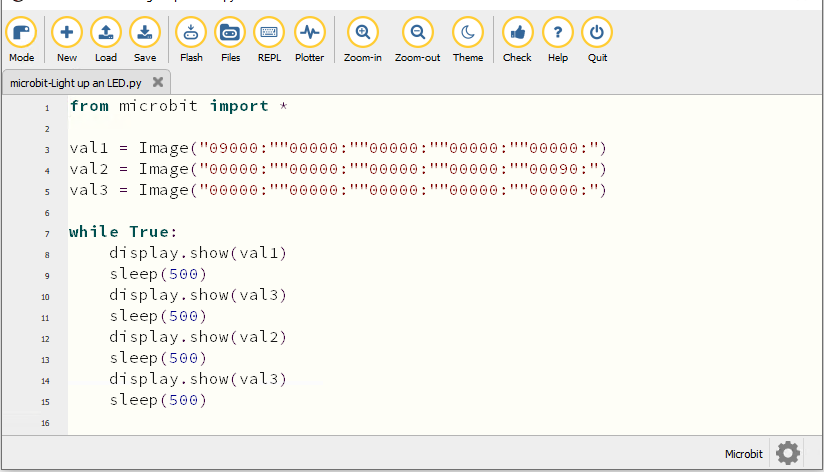

Abra el software Mu y abra el archivo “Single LED display.py.” para importar el código. También puede introducir el código en la ventana de edición usted mismo.

(Nota: Todas las palabras y símbolos en inglés deben escribirse en inglés)

from microbit import *

val1 = Image("09000:""00000:""00000:""00000:""00000:")
val2 = Image("00000:""00000:""00000:""00000:""00090:")
val3 = Image("00000:""00000:""00000:""00000:""00000:")

while True:
    display.show(val1)
    sleep(500)
    display.show(val3)
    sleep(500)
    display.show(val2)
    sleep(500)
    display.show(val3)
    sleep(500)

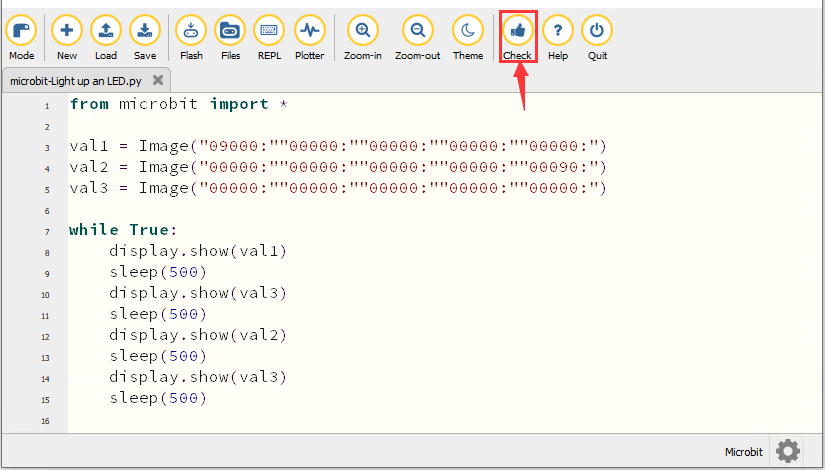

Haga clic en “Check” para examinar errores en el código. El programa se considera erróneo si aparecen subrayados y cursores.

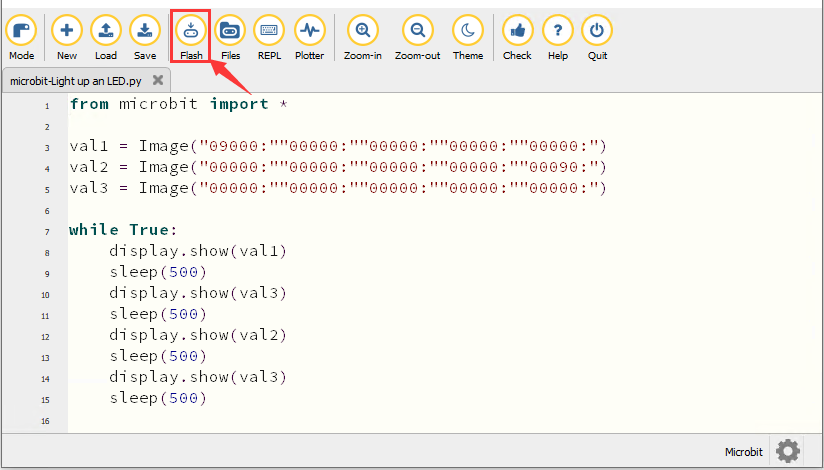

Si el código es correcto, conecte el micro:bit a su ordenador y haga clic en “Flash” para descargar el código a la placa micro:bit.

4. Resultado de la prueba

Después de descargar el código en la placa correctamente, alimente mediante el cable micro USB o una fuente de alimentación externa (mueva el interruptor DIP a ON) y presione el botón de reinicio en la placa.


El LED en (1,0) se encenderá y apagará durante 0,5 s y el de (3,4) se encenderá y apagará durante 0,5 s, repitiendo esta secuencia.

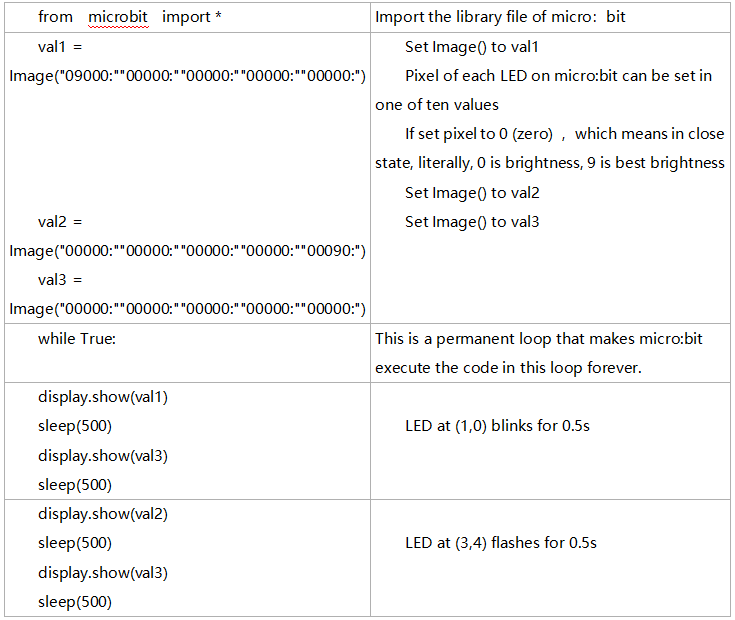

5. Explicación del código


6. Referencia

sleep(ms) : tiempo de retardo

Para más detalles sobre la demora, consulte el enlace: https://microbit-micropython.readthedocs.io/en/latest/utime.html
