Proyecto 14: 4 LEDs RGB WS2812

1. Descripción

El shield controlador trabaja con 4 piezas de LED RGB WS2812, es compatible con la placa micro:bit y se controla por P7. En esta lección haremos que los LED RGB muestren diferentes colores mediante P7. En esta lección se proporcionan 3 conjuntos de código de prueba para que los 4 LED WS2812 RGB muestren diferentes efectos.


2. Preparación

  • Inserte la placa micro:bit en la ranura del keyestudio 4WD Mecanum Robot Car V2.0

  • Coloque las baterías en el portapilas

  • Gire el interruptor de alimentación a la posición ON

  • Conecte el micro:bit a su ordenador mediante un cable USB

  • Abra la versión offline de Mu.

3. Test Code1

Abra el software Mu y abra el archivo“4 WS2812 RGB LEDs-1.py”para importar el código\ También puede introducir el código usted mismo en la ventana de edición.

(Nota: Todas las palabras y símbolos en inglés deben escribirse en inglés.)

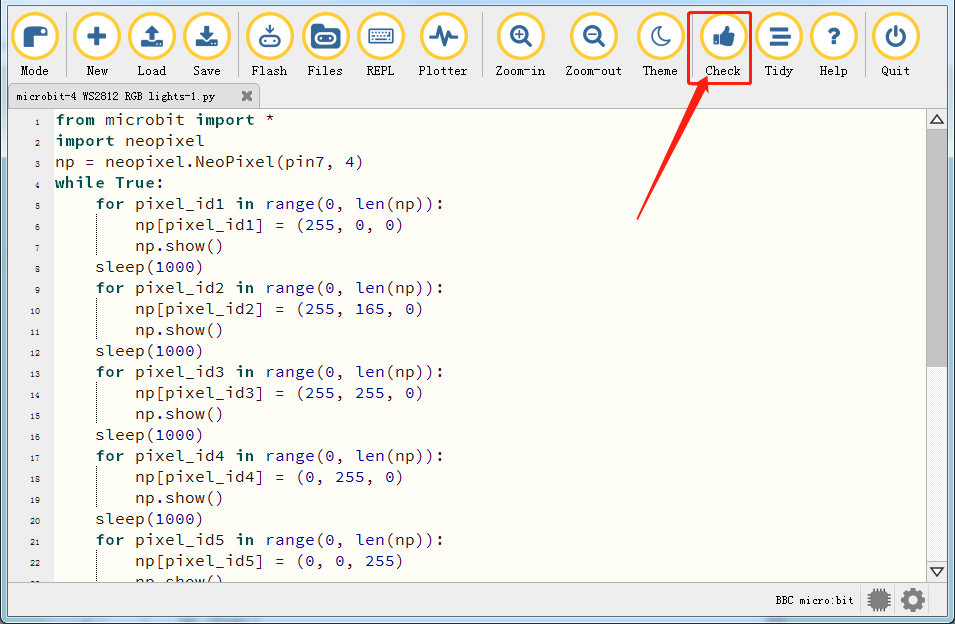

Haga clic en“Check”para comprobar errores en el código. El programa es incorrecto si se muestran subrayados y cursores.

from microbit import *
import neopixel
np = neopixel.NeoPixel(pin7, 4)
while True:
    for pixel_id1 in range(0, len(np)):
        np[pixel_id1] = (255, 0, 0)
        np.show()
    sleep(1000)
    for pixel_id2 in range(0, len(np)):
        np[pixel_id2] = (255, 165, 0)
        np.show()
    sleep(1000)
    for pixel_id3 in range(0, len(np)):
        np[pixel_id3] = (255, 255, 0)
        np.show()
    sleep(1000)
    for pixel_id4 in range(0, len(np)):
        np[pixel_id4] = (0, 255, 0)
        np.show()
    sleep(1000)
    for pixel_id5 in range(0, len(np)):
        np[pixel_id5] = (0, 0, 255)
        np.show()
    sleep(1000)
    for pixel_id6 in range(0, len(np)):
        np[pixel_id6] = (75, 0, 130)
        np.show()
    sleep(1000)
    for pixel_id7 in range(0, len(np)):
        np[pixel_id7] = (238, 130, 238)
        np.show()
    sleep(1000)
    for pixel_id8 in range(0, len(np)):
        np[pixel_id8] = (160, 32, 240)
        np.show()
    sleep(1000)
    for pixel_id9 in range(0, len(np)):
        np[pixel_id9] = (255, 255, 255)
    sleep(1000)

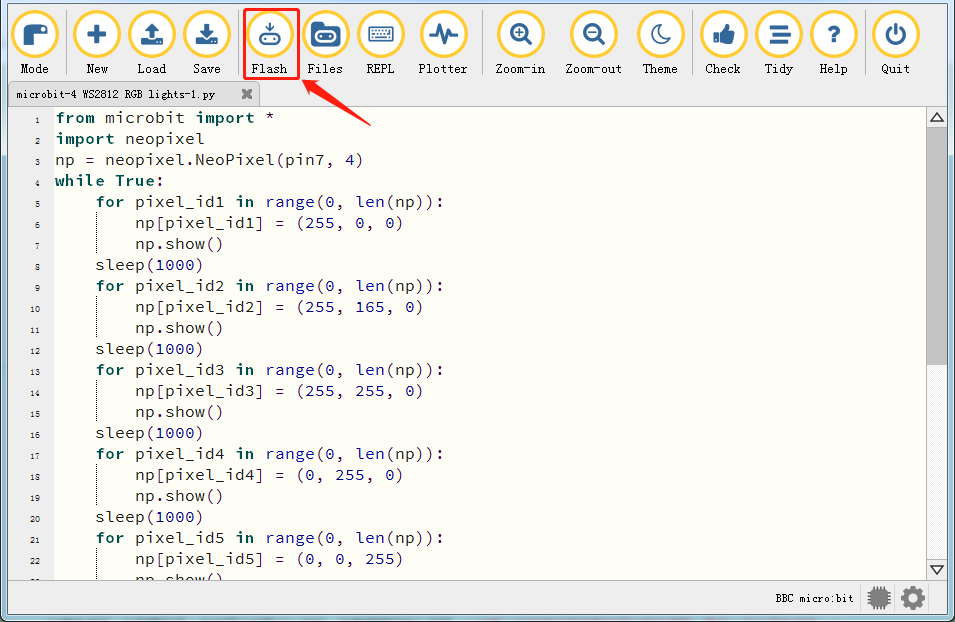

Si el código es correcto, conecte el micro:bit a su ordenador y haga clic en“Flash”para descargar el código en la placa micro:bit.

4. Resultado de la Prueba1

Después de descargar el código en la placa con éxito, alimentación externa (gire el interruptor DIP a ON), y presione el botón de reinicio en el micro:bit.


Los 4 LED WS2812RGB se encienden cíclicamente, cada vez con un color diferente.

5. Test Code2

Abra el software Mu y abra el archivo“4 WS2812 RGB LEDs-2.py”para importar el código. También puede introducir el código usted mismo en la ventana de edición.

(Nota: Todas las palabras y símbolos en inglés deben escribirse en inglés.)

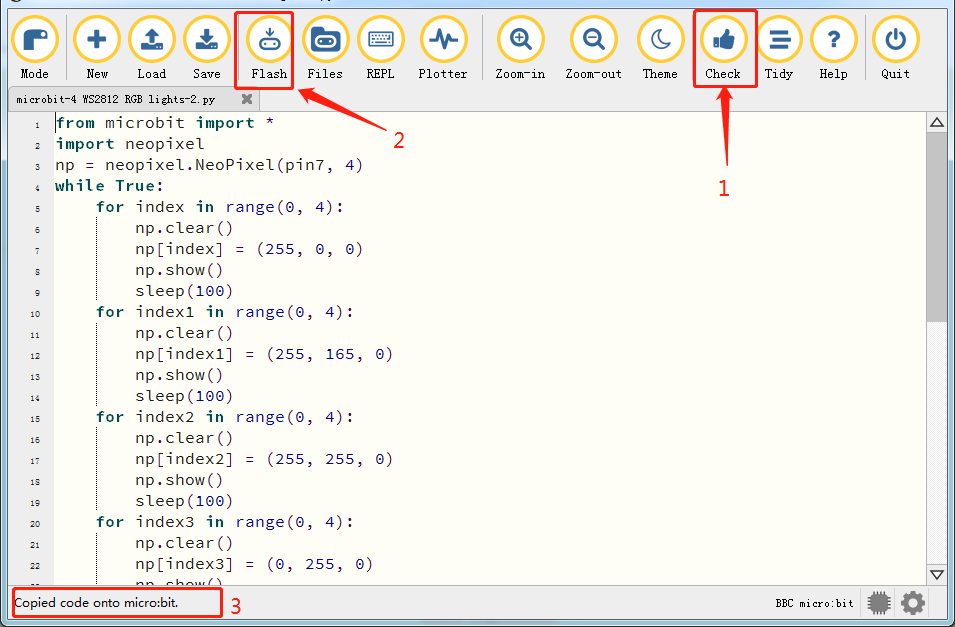

Haga clic en“Check”para comprobar errores en el código. El programa es incorrecto si se muestran subrayados y cursores.

Si el código es correcto, conecte el micro:bit a su ordenador y haga clic en“Flash”para descargar el código en la placa micro:bit.

from microbit import *
import neopixel
np = neopixel.NeoPixel(pin7, 4)
while True:
    for index in range(0, 4):
        np.clear()
        np[index] = (255, 0, 0)
        np.show()
        sleep(100)
    for index1 in range(0, 4):
        np.clear()
        np[index1] = (255, 165, 0)
        np.show()
        sleep(100)
    for index2 in range(0, 4):
        np.clear()
        np[index2] = (255, 255, 0)
        np.show()
        sleep(100)
    for index3 in range(0, 4):
        np.clear()
        np[index3] = (0, 255, 0)
        np.show()
        sleep(100)
    for index4 in range(0, 4):
        np.clear()
        np[index4] = (0, 0, 255)
        np.show()
        sleep(100)
    for index5 in range(0, 4):
        np.clear()
        np[index5] = (75, 0, 130)
        np.show()
        sleep(100)
    for index6 in range(0, 4):
        np.clear()
        np[index6] = (238, 130, 238)
        np.show()
        sleep(100)
    for index7 in range(0, 4):
        np.clear()
        np[index7] = (160, 32, 240)
        np.show()
        sleep(100)
    for index8 in range(0, 4):
        np.clear()
        np[index8] = (255, 255, 255)
        np.show()
        sleep(100)

6. Resultado de la Prueba2

Después de descargar el código en la placa con éxito, alimentación externa (gire el interruptor DIP a ON), y presione el botón de reinicio en el micro:bit.


Los LED WS2812RGB muestran un efecto de luz en movimiento (flow light).

7. Test Code3

Abra el software Mu y abra el archivo“4 WS2812 RGB LEDs-3.py”para importar el código. También puede introducir el código usted mismo en la ventana de edición.

(Nota: Todas las palabras y símbolos en inglés deben escribirse en inglés.)

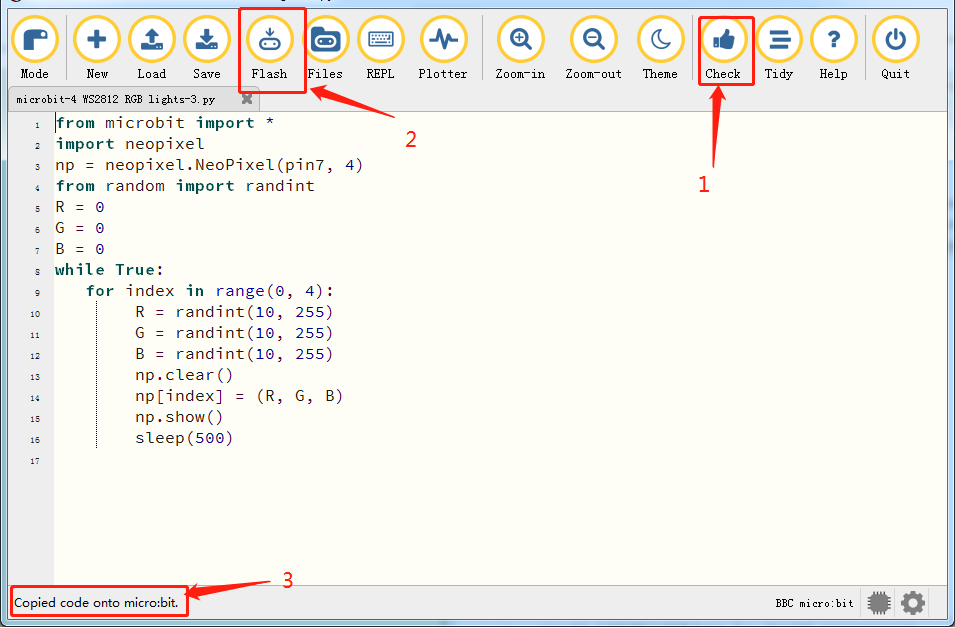

Haga clic en“Check”para comprobar errores en el código. El programa es incorrecto si se muestran subrayados y cursores.

Si el código es correcto, conecte el micro:bit a su ordenador y haga clic en“Flash”para descargar el código en la placa micro:bit.

from microbit import *
import neopixel
np = neopixel.NeoPixel(pin7, 4)
from random import randint
R = 0
G = 0
B = 0
while True:
   for index in range(0, 4):
        R = randint(10, 255)
        G = randint(10, 255)
        B = randint(10, 255)
        np.clear()
        np[index] = (R, G, B)
        np.show()
        sleep(500)

8. Resultado de la Prueba3

Después de descargar el código en la placa con éxito, alimentación externa (gire el interruptor DIP a ON), y presione el botón de reinicio en el micro:bit.


Cada LED WS2812RGB muestra un color aleatorio, uno por uno.

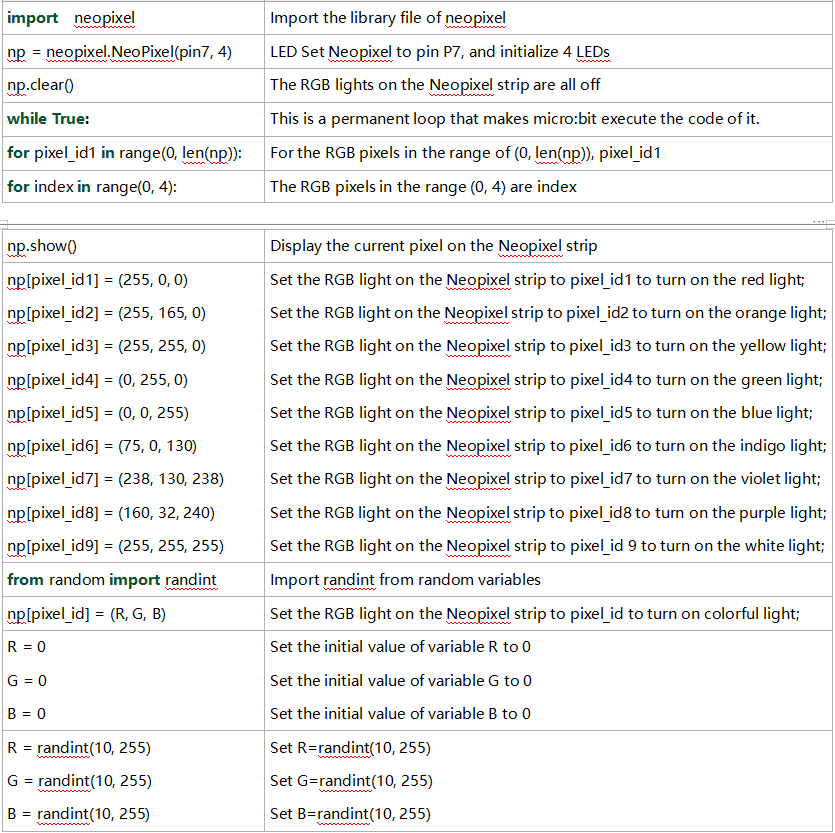

5. Explicación del Código
