Proyecto 3：Matriz de puntos LED 5×5

1. Descripción

La matriz de puntos es muy común en la vida diaria y tiene amplias aplicaciones en pantallas publicitarias LED, indicadores de planta de ascensores, anuncios en paradas de autobús, etc. La matriz LED de la placa principal Micro: Bit contiene 25 diodos. Anteriormente, hemos logrado controlar un LED específico mediante su posición. Con la misma teoría, podemos encender muchas LEDs al mismo tiempo para mostrar patrones, dígitos y caracteres.

Además, también podemos hacer clic en “show icon” para elegir el patrón que queremos mostrar. Por último, también podemos diseñar nuestros propios patrones.

2. Preparación

A. Conecte la placa principal micro:bit a su ordenador mediante el cable USB

B. Abra la versión offline de Mu.

3. Código de prueba1

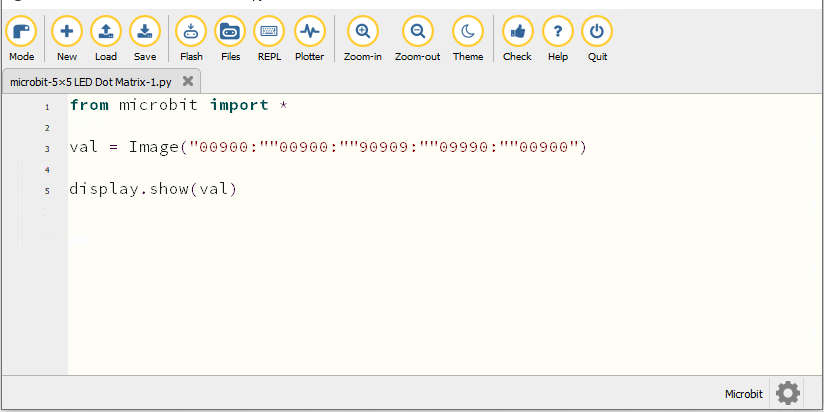

Puede abrir el archivo “5×5 LED Dot Matrix-1.py” para importar el código. También puede introducir el código en la ventana de edición usted mismo.

(Nota: Todas las palabras y símbolos deben escribirse en inglés.)

from microbit import *

val = Image("00900:""00900:""90909:""09990:""00900")

display.show(val)

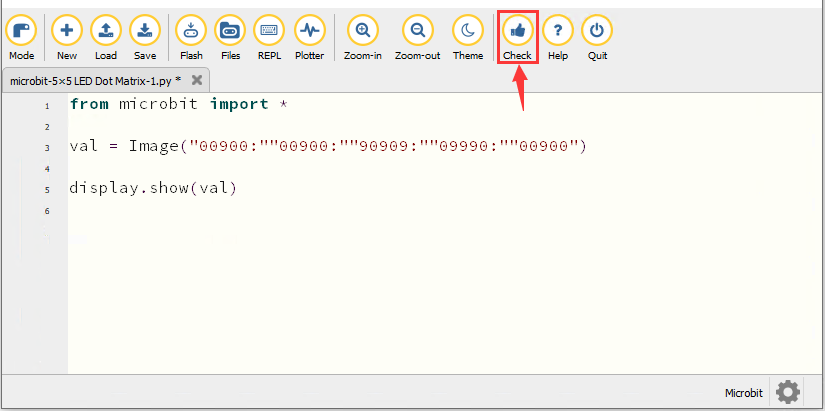

Haga clic en “Check” para examinar los errores en el código. El programa será incorrecto si se muestran subrayados y cursores.

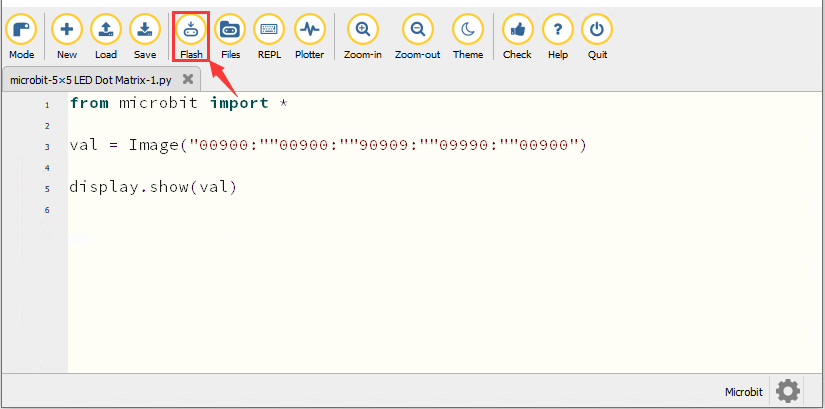

Si el código es correcto, conecte el micro:bit al ordenador y haga clic en “Flash” para descargar el código a la placa micro:bit.

4. Resultado de la prueba1

Tras descargar el código en la placa correctamente, alimente mediante el cable micro USB o una fuente de alimentación externa (coloque el interruptor DIP en ON) y pulse el botón de reinicio en la placa.

Veremos que la matriz 5×5 comienza a mostrar una flecha hacia abajo .

5. Código de prueba2

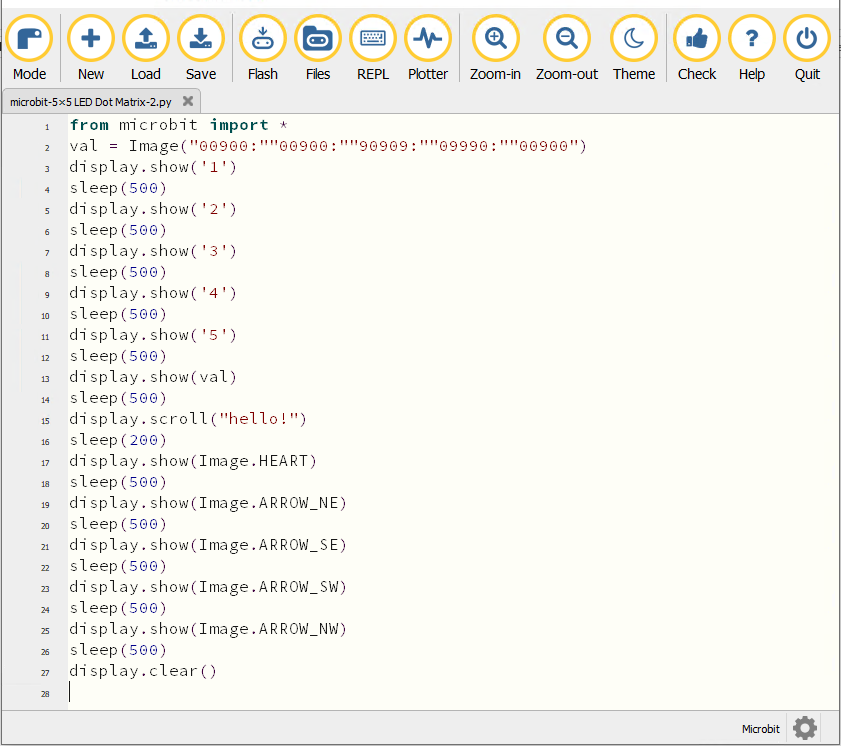

Puede abrir el archivo “5×5 LED Dot Matrix-2.py” para importar el código. También puede introducir el código en la ventana de edición usted mismo.

(Nota: Todas las palabras y símbolos deben escribirse en inglés.)

from microbit import *
val = Image("00900:""00900:""90909:""09990:""00900")
display.show('1')
sleep(500)
display.show('2')
sleep(500)
display.show('3')
sleep(500)
display.show('4')
sleep(500)
display.show('5')
sleep(500)
display.show(val)
sleep(500)
display.scroll("hello!")
sleep(200)
display.show(Image.HEART)
sleep(500)
display.show(Image.ARROW_NE)
sleep(500)
display.show(Image.ARROW_SE)
sleep(500)
display.show(Image.ARROW_SW)
sleep(500)
display.show(Image.ARROW_NW)
sleep(500)
display.clear()

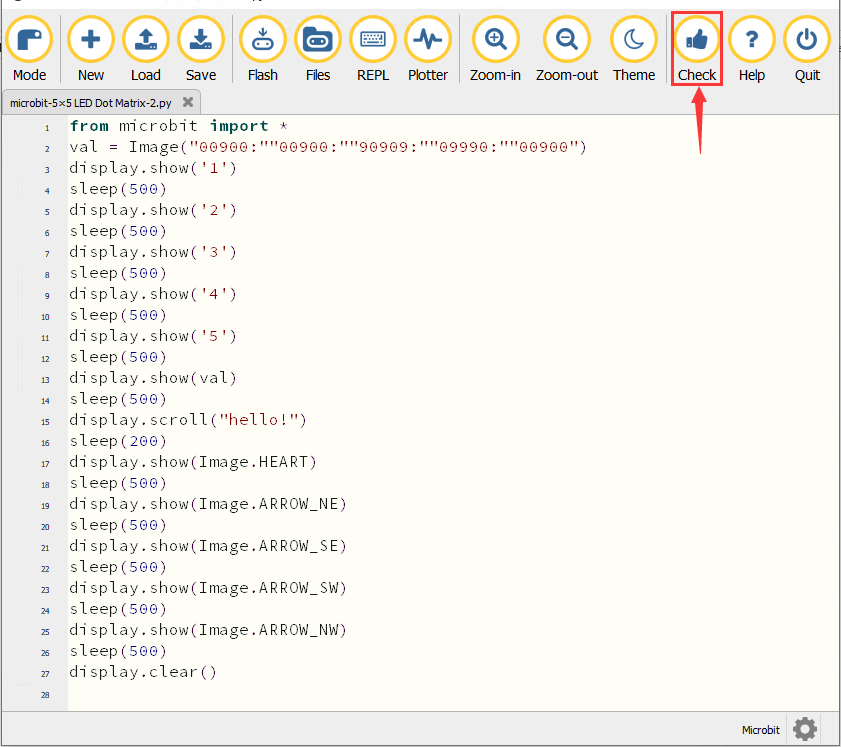

Haga clic en “Check” para examinar errores en el código. El programa será incorrecto si se muestran subrayados y cursores.

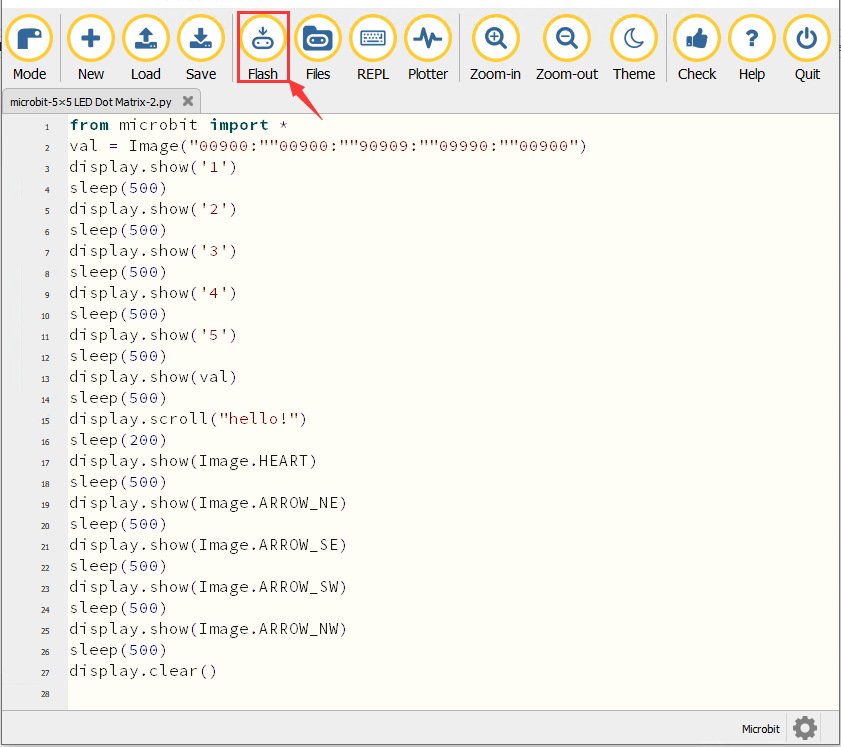

Si el código es correcto, conecte el micro:bit al ordenador y haga clic en “Flash” para descargar el código a la placa micro:bit.

6. Resultado de la prueba2

Tras descargar el código en la placa correctamente, alimente mediante el cable micro USB o una fuente de alimentación externa (coloque el interruptor DIP en ON) y pulse el botón de reinicio en la placa.

Veremos que la matriz 5×5 comienza a mostrar los números 1, 2, 3, 4 y 5 y luego muestra alternativamente una flecha hacia abajo , “Hello”, un patrón de corazón , una flecha apuntando al noreste , luego al sureste , luego al suroeste y finalmente al noroeste .

7. Explicación del código

6. Referencia

display.scroll() ：

La pantalla se desplaza para mostrar los valores; si es un entero o un float, usamos str() para convertirlo en cadenas de caracteres.

Para más detalles, consulte el enlace: https://microbit-micropython.readthedocs.io/en/latest/utime.html
