Proyecto 18：Sensor ultrasónico

Proyecto 18.1：Medición por ultrasonidos

1. Descripción

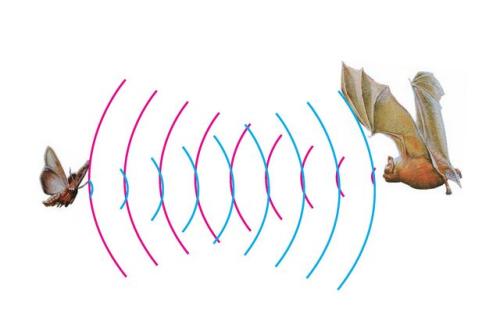

El sensor ultrasónico utiliza sonar para determinar la distancia a un objeto, como lo hacen los murciélagos. Ofrece una excelente detección de rango sin contacto con alta precisión y lecturas estables en un paquete fácil de usar. Incluye módulos transmisor y receptor ultrasónicos.

El sensor ultrasónico se utiliza en una amplia gama de proyectos electrónicos para crear aplicaciones de detección de obstáculos y medición de distancia, así como en diversas otras aplicaciones.

El módulo ultrasónico emitirá las ondas ultrasónicas tras la señal de trigger. Cuando las ondas ultrasónicas encuentran el objeto y se reflejan, el módulo emite una señal de eco, por lo que puede determinar la distancia al objeto a partir de la diferencia de tiempo entre la señal de trigger (TRIG) y la señal de eco (ECHO).

Como muestra la imagen, es como dos ojos. Uno es el extremo transmisor y el otro el extremo receptor.

Según el diagrama de conexión anterior, el puerto integrado del módulo del sensor ultrasónico está conectado al puerto 5V G P15 P16 en la placa base del controlador de motor micro:bit. El pin Trig (T) está controlado por P15 del micro:bit y el pin Echo (E) por P16.

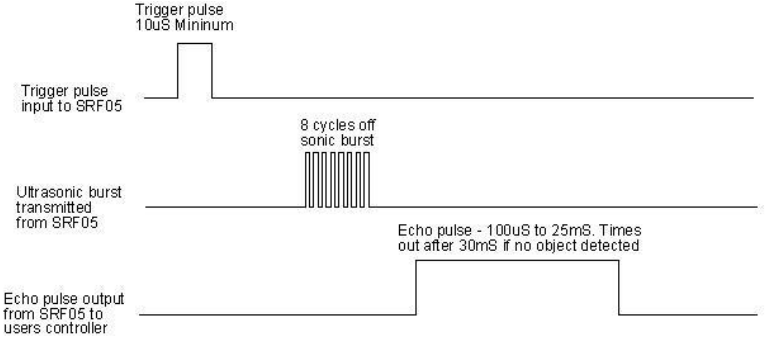

2. Principio de funcionamiento

(1) Llevar TRIG a nivel bajo y luego generar una señal de nivel alto con al menos 10 µs;

(2) Tras el disparo, el módulo enviará automáticamente ocho pulsos ultrasónicos de 40 kHz y detectará si hay retorno de señal;

(3) Si hay retorno de señal, cuando ECHO (E) salga a nivel alto, la duración del nivel alto es el tiempo desde la transmisión hasta la recepción de las ondas ultrasónicas. Entonces la distancia de prueba = duración del nivel alto *340 m/s*0.5.

3. Parámetros

  • Voltaje de trabajo: 3-5.5V (DC)

  • Corriente de trabajo: 15mA

  • Frecuencia de trabajo: 40kHz

  • Distancia máxima de detección: aproximadamente 3 m

  • Distancia mínima de detección: 2-3 cm

  • Precisión: hasta 0.2 cm

  • Ángulo de detección: menos de 15 grados

  • Pulso de trigger de entrada: 10us, nivel TTL

  • Señal de eco de salida: señal de nivel TTL (alto), proporcional a la distancia

4. Preparación

  • Inserte la placa micro:bit en la ranura del keyestudio 4WD Mecanum Robot Car V2.0

  • Coloque las baterías en el portabaterías

  • Coloque el interruptor de alimentación en ON

  • Conecte el micro:bit al ordenador mediante un cable USB

  • Abra la versión offline de Mu.

5. Código de prueba

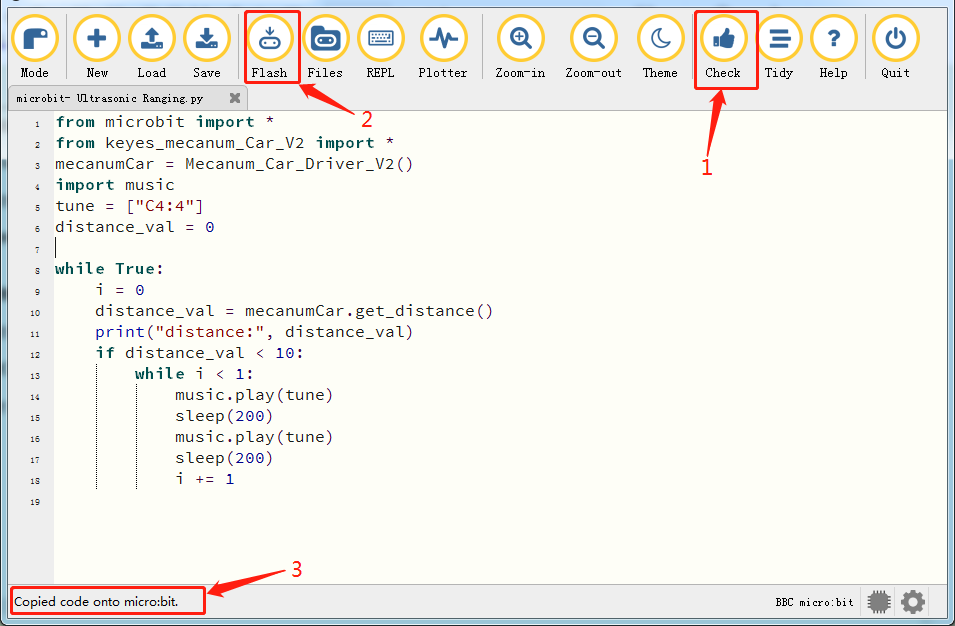

Abra el software Mu y cargue el archivo “Ultrasonic Ranging.py” para importar el código. También puede introducir el código en la ventana de edición usted mismo.

(Nota: Todas las palabras y símbolos en inglés deben permanecer en inglés.)

Haga clic en “Files” para importar el archivo de biblioteca “keyes_mecanum_Car_V2.py” al micro:bit.

Haga clic en “Check” para examinar errores en el código. El programa es incorrecto si se muestran subrayados y cursores.

Si el código es correcto, conecte el micro:bit a su ordenador y haga clic en “Flash” para descargar el código a la placa micro:bit.

from microbit import *
from keyes_mecanum_Car_V2 import *
mecanumCar = Mecanum_Car_Driver_V2()
import music
tune = ["C4:4"]
distance_val = 0

while True:
    i = 0
    distance_val = mecanumCar.get_distance()
    print("distance:", distance_val)
    if distance_val < 10:
        while i < 1:
            music.play(tune)
            sleep(200)
            music.play(tune)
            sleep(200)
            i += 1

6. Resultado de la prueba

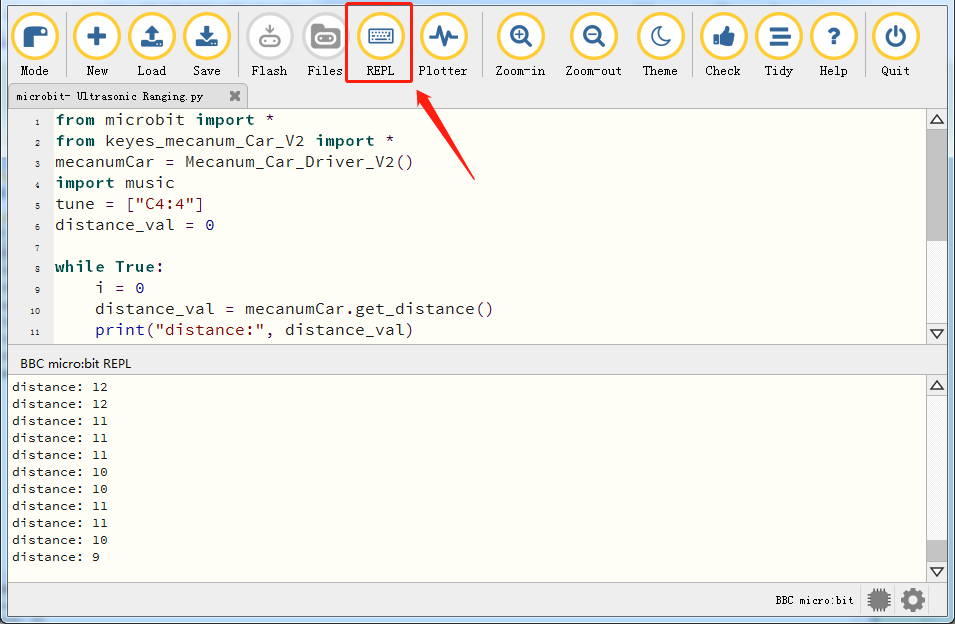

Después de descargar el código a la placa con éxito y sin desconectar el cable USB, haga clic en “REPL” y luego presione el botón de reset.


Se mostrará el valor de distancia del obstáculo, como se muestra a continuación.

Cuando la distancia sea menor de 10 cm, el zumbador pasivo del coche emitirá sonido.

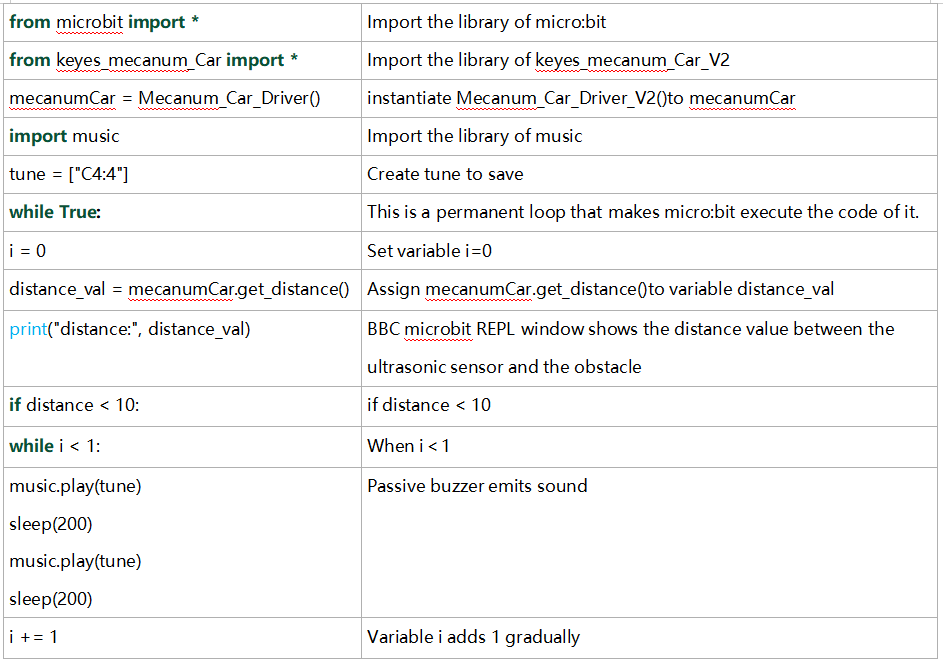

7. Explicación del código


Proyecto 18.2：Evitación por ultrasonidos

1. Descripción

En este proyecto integraremos un sensor ultrasónico y un coche para crear un coche de evitación por ultrasonidos.

Su principio es detectar la distancia entre el coche y el obstáculo mediante el sensor ultrasónico para controlar el movimiento del coche inteligente.

2. Preparación

  • Inserte la placa micro:bit en la ranura del keyestudio 4WD Mecanum Robot Car V2.0

  • Coloque las baterías en el portabaterías

  • Coloque el interruptor de alimentación en ON

  • Conecte el micro:bit al ordenador mediante un cable USB

  • Abra la versión offline de Mu.

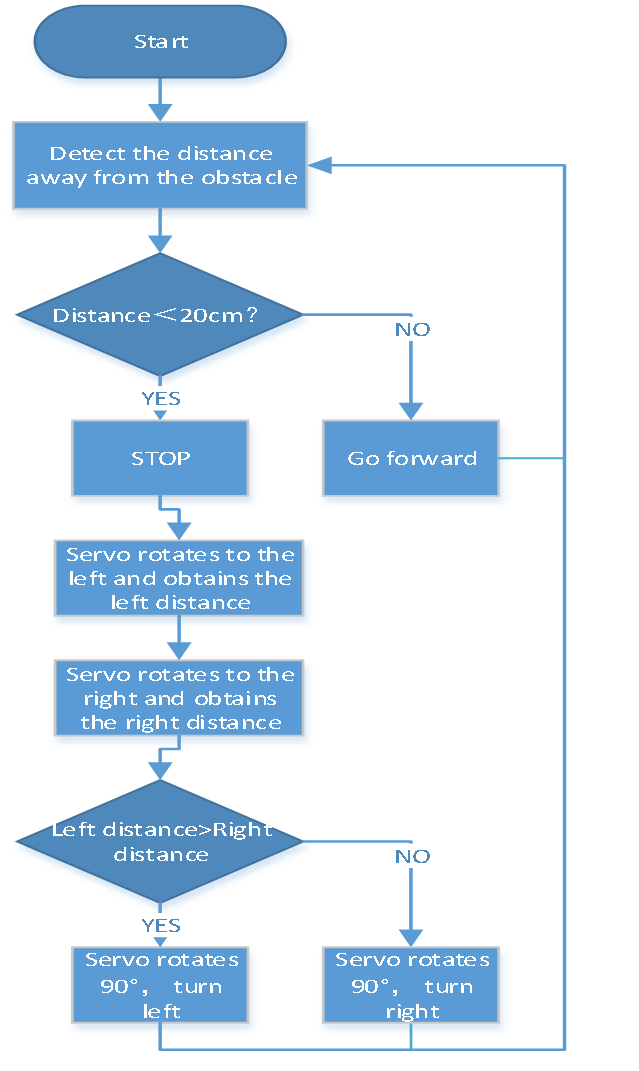

3. Diagrama de flujo


4. Código de prueba

Abra el software Mu y cargue el archivo “Ultrasonic Avoid Smart Car.py” para importar el código. También puede introducir el código en la ventana de edición usted mismo.

(Nota: Todas las palabras y símbolos en inglés deben permanecer en inglés.)

Haga clic en “Files” para importar el archivo de biblioteca “keyes_mecanum_Car_V2.py” al micro:bit.

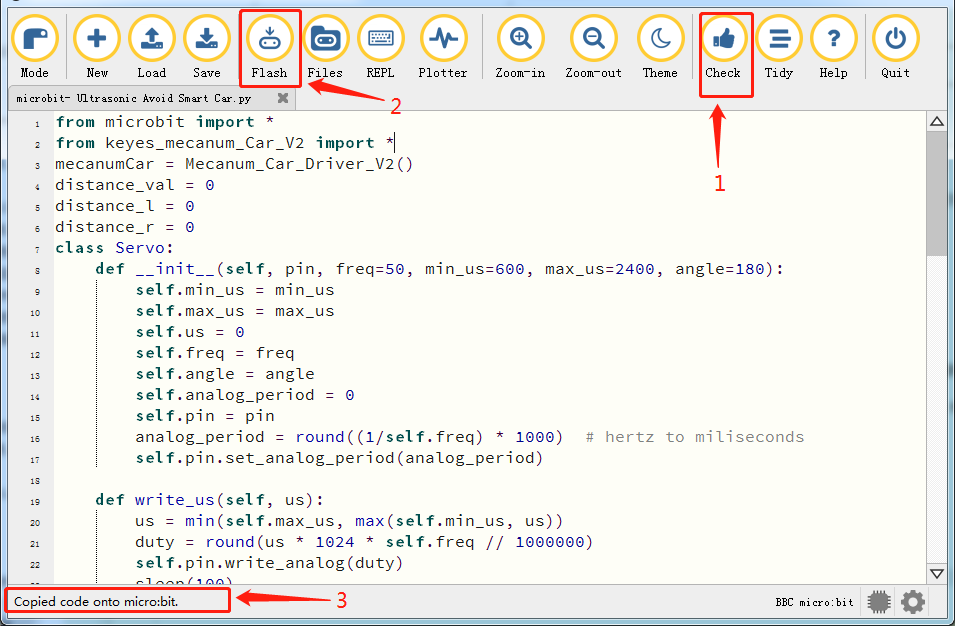

Haga clic en “Check” para examinar errores en el código. El programa es incorrecto si se muestran subrayados y cursores.

Si el código es correcto, conecte el micro:bit a su ordenador y haga clic en “Flash” para descargar el código a la placa micro:bit.

from microbit import *
from keyes_mecanum_Car_V2 import *
mecanumCar = Mecanum_Car_Driver_V2()
distance_val = 0
distance_l = 0
distance_r = 0
class Servo:
    def __init__(self, pin, freq=50, min_us=600, max_us=2400, angle=180):
        self.min_us = min_us
        self.max_us = max_us
        self.us = 0
        self.freq = freq
        self.angle = angle
        self.analog_period = 0
        self.pin = pin
        analog_period = round((1/self.freq) * 1000)  # hertz to miliseconds
        self.pin.set_analog_period(analog_period)

    def write_us(self, us):
        us = min(self.max_us, max(self.min_us, us))
        duty = round(us * 1024 * self.freq // 1000000)
        self.pin.write_analog(duty)
        sleep(100)
        self.pin.write_analog(0)

    def write_angle(self, degrees=None):
        if degrees is None:
            degrees = math.degrees(radians)
        degrees = degrees % 360
        total_range = self.max_us - self.min_us
        us = self.min_us + total_range * degrees // self.angle
        self.write_us(us)

Servo(pin14).write_angle(90)

while True:

    distance_val = mecanumCar.get_distance()

    if distance_val < 20:
        mecanumCar.Motor_Upper_L(0, 0)
        mecanumCar.Motor_Lower_L(0, 0)
        mecanumCar.Motor_Upper_R(0, 0)
        mecanumCar.Motor_Lower_R(0, 0)
        sleep(500)
        Servo(pin14).write_angle(180)
        sleep(500)
        distance_l = mecanumCar.get_distance()
        sleep(500)

        Servo(pin14).write_angle(0)
        sleep(500)
        distance_r = mecanumCar.get_distance()
        sleep(500)

        if distance_l > distance_r:
            mecanumCar.Motor_Upper_L(0, 100)
            mecanumCar.Motor_Lower_L(0, 100)
            mecanumCar.Motor_Upper_R(1, 100)
            mecanumCar.Motor_Lower_R(1, 100)
            Servo(pin14).write_angle(90)
            sleep(300)
        else:
            mecanumCar.Motor_Upper_L(1, 100)
            mecanumCar.Motor_Lower_L(1, 100)
            mecanumCar.Motor_Upper_R(0, 100)
            mecanumCar.Motor_Lower_R(0, 100)
            Servo(pin14).write_angle(90)
            sleep(300)

    else:
        mecanumCar.Motor_Upper_L(1, 100)
        mecanumCar.Motor_Lower_L(1, 100)
        mecanumCar.Motor_Upper_R(1, 100)
        mecanumCar.Motor_Lower_R(1, 100)

5. Resultado de la prueba

Después de descargar el código a la placa con éxito, alimentación externa (poner el interruptor DIP en ON), y presione el botón de reset en el micro:bit.

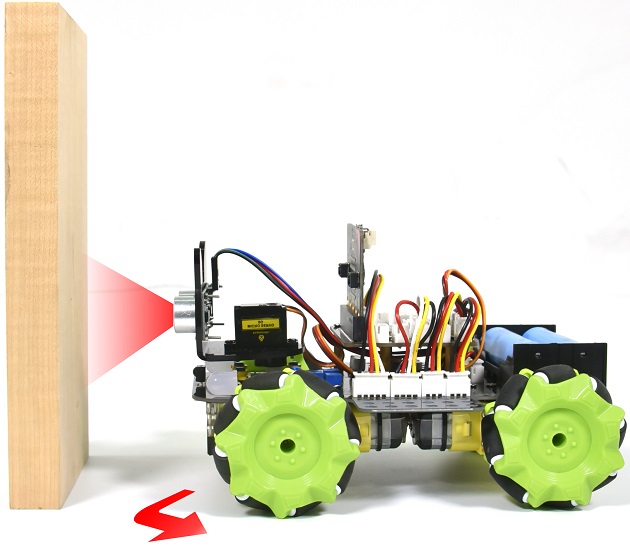

Cuando la distancia al obstáculo es mayor de 20 cm, el coche avanza; por el contrario, el coche inteligente gira a la izquierda.

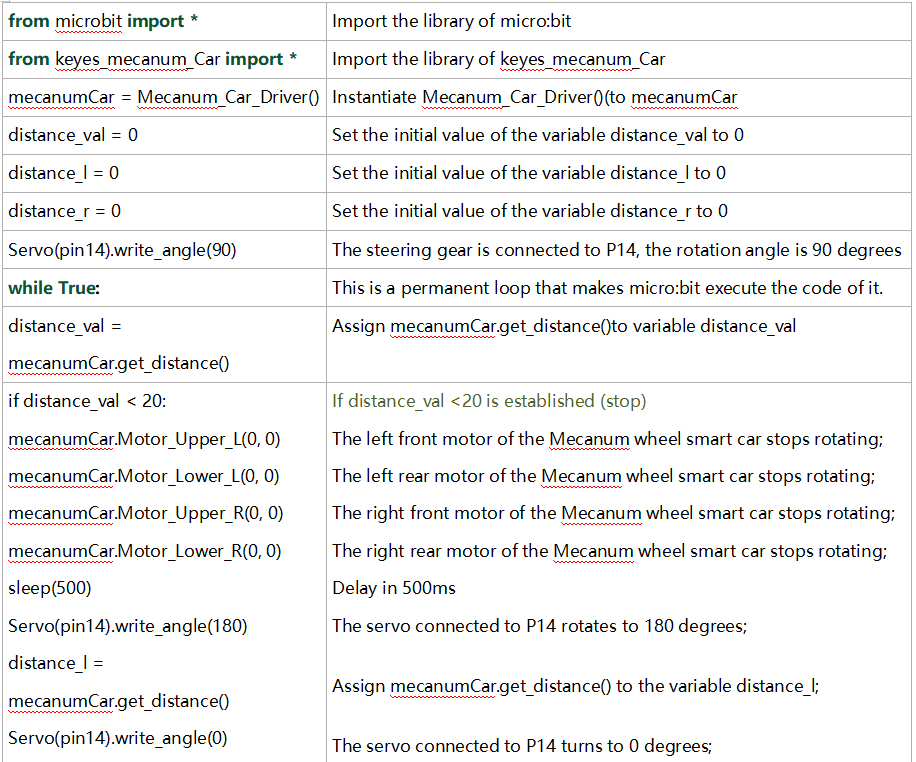

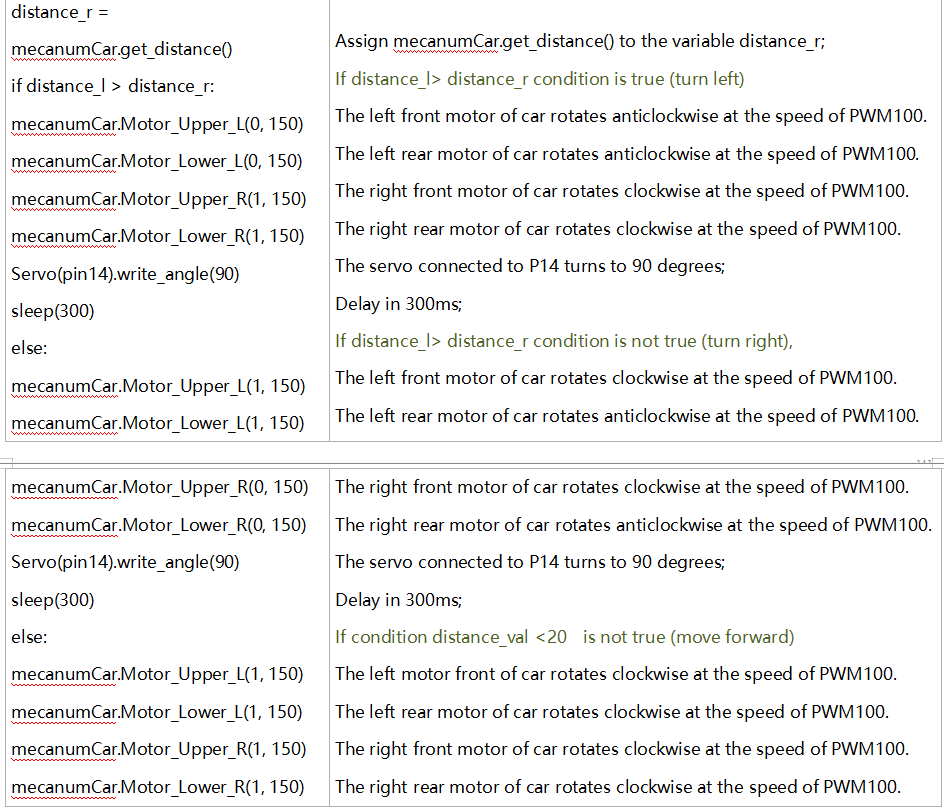

6. Explicación del código



Proyecto 18.3：Seguimiento por ultrasonidos

1. Descripción

En la lección anterior aprendimos el principio básico del sensor de seguimiento de línea. A continuación, combinaremos el sensor ultrasónico con el coche para crear un coche seguidor por ultrasonidos.

El sensor ultrasónico detecta la distancia al obstáculo y controla el estado de movimiento del coche.

2. Preparación

  • Inserte la placa micro:bit en la ranura del keyestudio 4WD Mecanum Robot Car V2.0

  • Coloque las baterías en el portabaterías

  • Coloque el interruptor de alimentación en ON

  • Conecte el micro:bit al ordenador mediante un cable USB

  • Abra la versión offline de Mu.

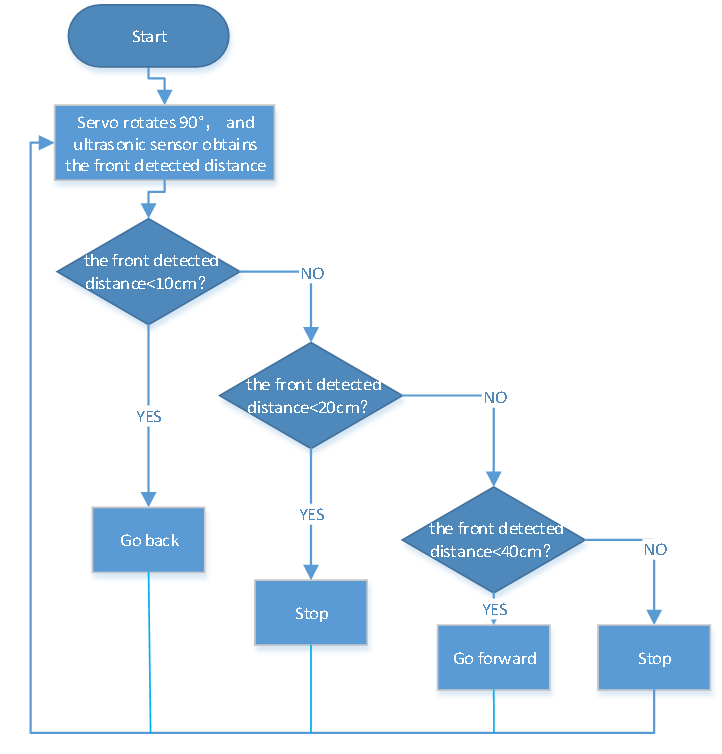

2. Diagrama de flujo


3. Código de prueba

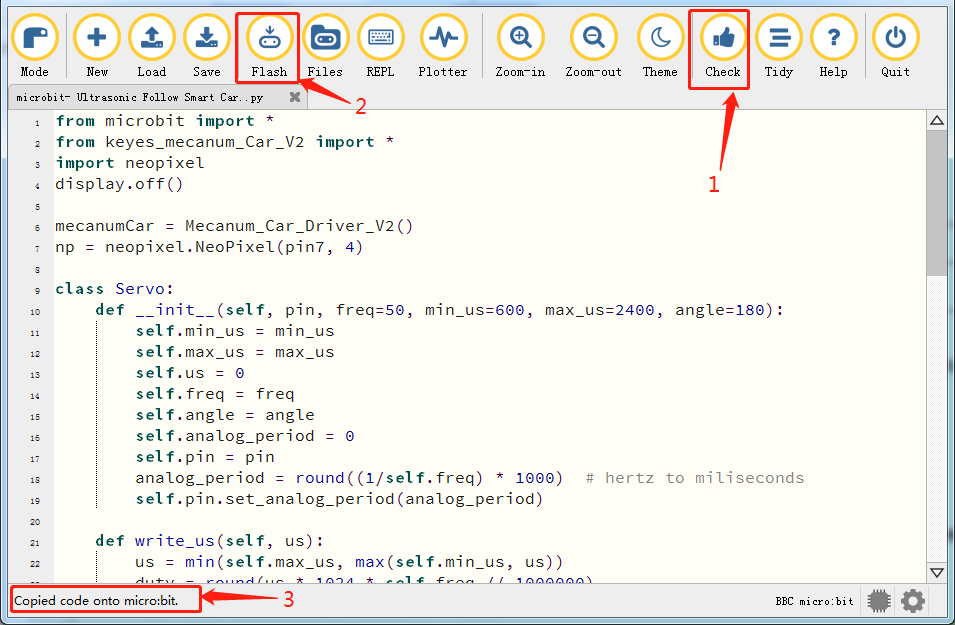

Abra el software Mu y cargue el archivo “Ultrasonic Follow Smart Car.py” para importar el código. También puede introducir el código en la ventana de edición usted mismo.

(Nota: Todas las palabras y símbolos en inglés deben permanecer en inglés.)

Haga clic en “Files” para importar el archivo de biblioteca “keyes_mecanum_Car_V2.py” al micro:bit.

Haga clic en “Check” para examinar errores en el código. El programa es incorrecto si se muestran subrayados y cursores.

Si el código es correcto, conecte el micro:bit a su ordenador y haga clic en “Flash” para descargar el código a la placa micro:bit.

from microbit import *
from keyes_mecanum_Car_V2 import *
import neopixel
display.off()

mecanumCar = Mecanum_Car_Driver_V2()
np = neopixel.NeoPixel(pin7, 4)

class Servo:
    def __init__(self, pin, freq=50, min_us=600, max_us=2400, angle=180):
        self.min_us = min_us
        self.max_us = max_us
        self.us = 0
        self.freq = freq
        self.angle = angle
        self.analog_period = 0
        self.pin = pin
        analog_period = round((1/self.freq) * 1000)  # hertz to miliseconds
        self.pin.set_analog_period(analog_period)

    def write_us(self, us):
        us = min(self.max_us, max(self.min_us, us))
        duty = round(us * 1024 * self.freq // 1000000)
        self.pin.write_analog(duty)
        sleep(100)
        self.pin.write_analog(0)

    def write_angle(self, degrees=None):
        if degrees is None:
            degrees = math.degrees(radians)
        degrees = degrees % 360
        total_range = self.max_us - self.min_us
        us = self.min_us + total_range * degrees // self.angle
        self.write_us(us)

Servo(pin14).write_angle(90)

while True:
    distance_val = 0
    distance_val = mecanumCar.get_distance()
    if distance_val >= 20 and distance_val <= 40:
        mecanumCar.Motor_Upper_L(1, 80)
        mecanumCar.Motor_Lower_L(1, 80)
        mecanumCar.Motor_Upper_R(1, 80)
        mecanumCar.Motor_Lower_R(1, 80)
        for pixel_id1 in range(0, len(np)):
            np[pixel_id1] = (255, 0, 0)
            np.show()
    if distance_val <= 10:
        mecanumCar.Motor_Upper_L(0, 80)
        mecanumCar.Motor_Lower_L(0, 80)
        mecanumCar.Motor_Upper_R(0, 80)
        mecanumCar.Motor_Lower_R(0, 80)
        for pixel_id1 in range(0, len(np)):
            np[pixel_id1] = (255, 255, 0)
            np.show()
    if distance_val > 10 and distance_val < 20 or distance_val > 40:
        mecanumCar.Motor_Upper_L(0, 0)
        mecanumCar.Motor_Lower_L(0, 0)
        mecanumCar.Motor_Upper_R(0, 0)
        mecanumCar.Motor_Lower_R(0, 0)
        for pixel_id1 in range(0, len(np)):
            np[pixel_id1] = (255, 255, 255)
            np.show()

4. Resultado de la prueba

Después de descargar el código a la placa con éxito, alimentación externa (poner el interruptor DIP en ON), y presione el botón de reset en el micro:bit.

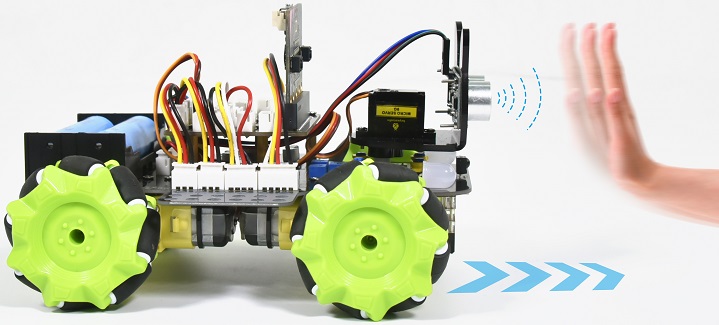

El coche inteligente podrá seguir el obstáculo en movimiento y las 4 luces RGB WS2812 mostrarán diferentes colores.

Nota: el obstáculo sólo puede moverse frente al coche inteligente.

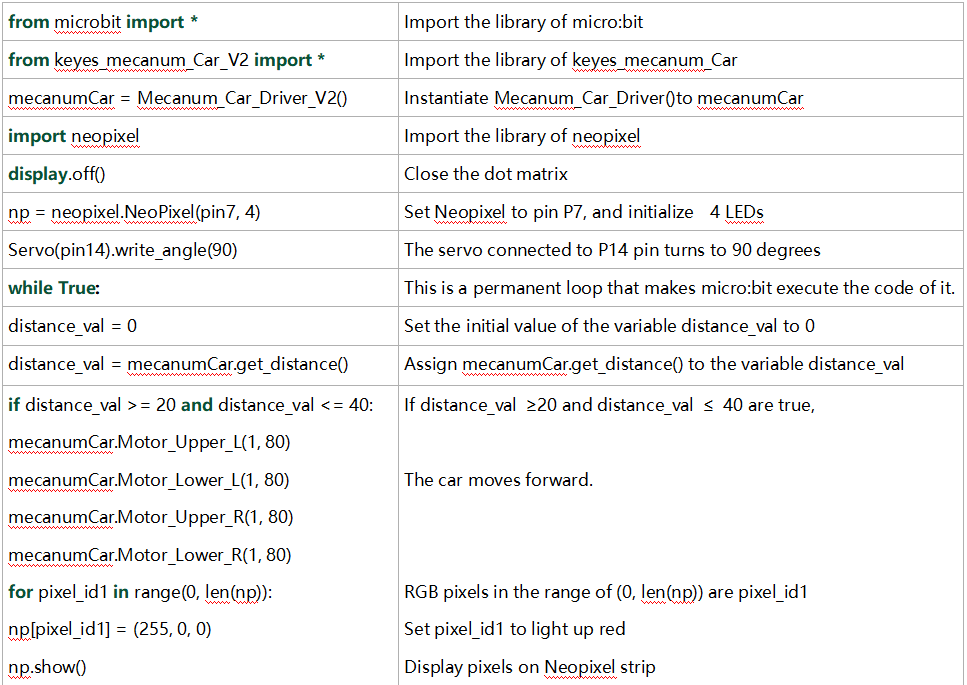

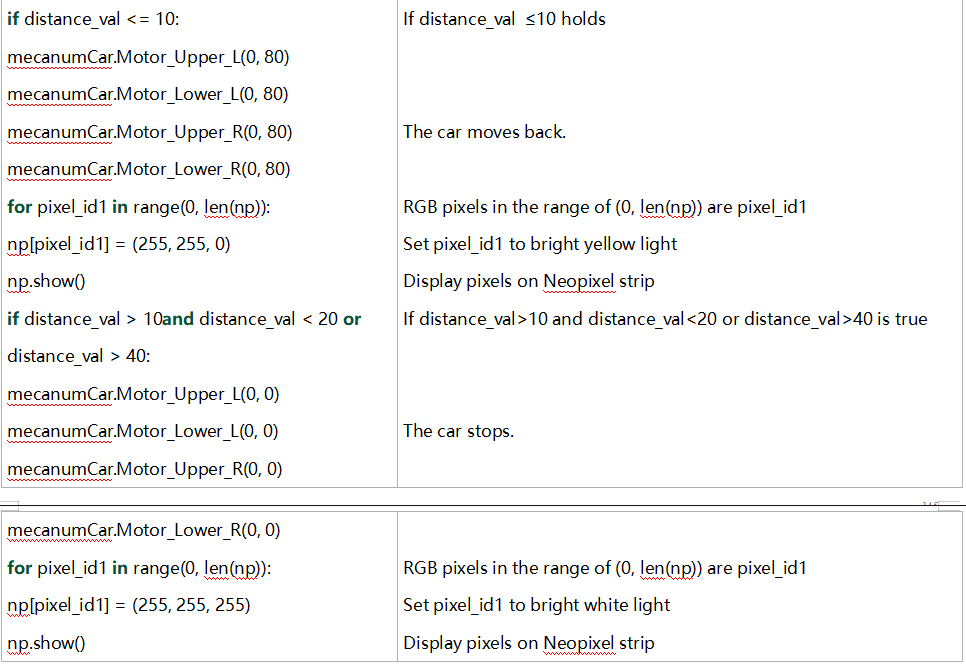

5. Explicación del código
