5.4.15 Projekt 8.1 Zeichen anzeigen

1. Beschreibung

Wie wir alle wissen, ist der Bildschirm eine der besten Möglichkeiten für Menschen, mit elektronischen Geräten zu interagieren.

2. Komponentenwissen

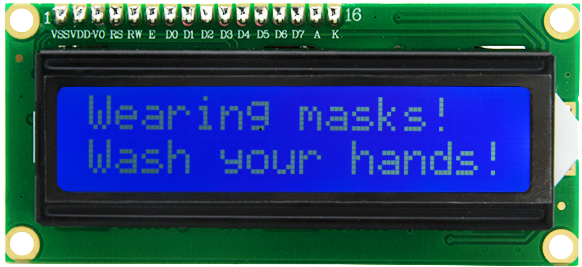

1602 ist eine Anzeige, die 16 Zeichen darstellen kann. Sie hat zwei Zeilen und verwendet das IIC-Kommunikationsprotokoll.


3. Steuerpins

SDA	SDA
SCL	SCL

4. Testcode

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C mylcd(0x27,16,2);

void setup(){
  mylcd.init();
  mylcd.backlight();
}

void loop(){
  mylcd.setCursor(0, 0);
  mylcd.print("hello");
  mylcd.setCursor(0, 1);
  mylcd.print("keyestudio");
  //mylcd.clear();
}

5. Testergebnis

Die erste Zeile der LCD1602 zeigt hello und die zweite Zeile zeigt keyestudio.
