5.4.13 Proyecto 7.1 Control del ventilador

1. Descripción

En este proyecto, aprenderemos a construir un pequeño ventilador.

2. Conocimientos de componentes

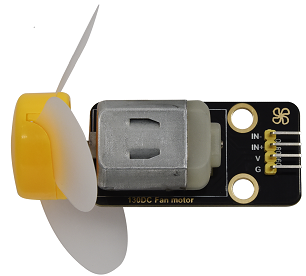

El pequeño ventilador utiliza un 130 DC motor y aspas seguras. Puede usar la salida PWM para controlar la velocidad del ventilador.

imagen49

3. Método de control

Se requieren dos pines para controlar el motor del ventilador, uno para INA y dos para INB. El rango de valores PWM es 0~255. Cuando la salida PWM de los dos pines es diferente, el ventilador puede girar.

INA - INB <= -45	Gira en sentido horario
INA - INB >= 45	Gira en sentido antihorario
INA == 0, INB == 0	Detenido

4. Pines de control

INA	19
INB	18

5. Código de prueba

#define fanPin1 19
#define fanPin2 18

void setup() {
  pinMode(fanPin1, OUTPUT);
  pinMode(fanPin2, OUTPUT);
}

void loop() {
  digitalWrite(fanPin1, LOW); //pwm = 0
  analogWrite(fanPin2, 180);
  delay(3000);
  digitalWrite(fanPin1, LOW);
  digitalWrite(fanPin2, LOW);
  delay(1000);
  digitalWrite(fanPin1, HIGH); //pwm = 255
  analogWrite(fanPin2, 210);
  delay(3000);
  digitalWrite(fanPin1, LOW);
  digitalWrite(fanPin2, LOW);
  delay(1000);

}

6. Resultado de la prueba

El ventilador girará en sentido horario y antihorario a diferentes velocidades.
