5.4.15 Projet 8.1 Affichage de caractères

1. Description

Comme nous le savons tous, l’écran est l’un des meilleurs moyens pour les personnes d’interagir avec les appareils électroniques.

2. Informations sur le composant

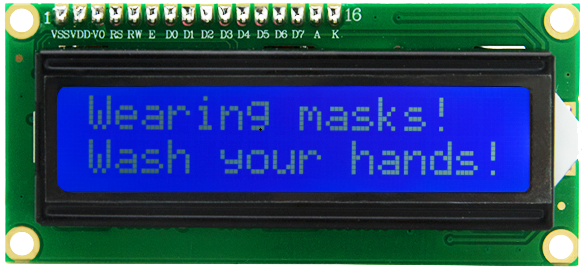

1602 est un afficheur pouvant afficher 16 caractères par ligne. Il y a deux lignes, qui utilisent le protocole de communication IIC.

3. Broches de contrôle

SDA	SDA
SCL	SCL

4. Code de test

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C mylcd(0x27,16,2);

void setup(){
  mylcd.init();
  mylcd.backlight();
}

void loop(){
  mylcd.setCursor(0, 0);
  mylcd.print("hello");
  mylcd.setCursor(0, 1);
  mylcd.print("keyestudio");
  //mylcd.clear();
}

5. Résultat du test

La première ligne du LCD1602 affiche hello et la deuxième ligne affiche keyestudio.
