5.4.16 Projet 8.2 Alarme de gaz dangereux

1. Description

Lorsqu’un capteur de gaz détecte une concentration élevée de gaz dangereux, le buzzer déclenchera une alarme et l’affichage indiquera “dangerous”.

2. Connaissances sur les composants

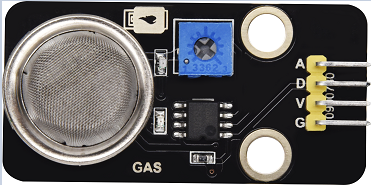

MQ2 Smoke Sensor : C’est un dispositif de surveillance des fuites de gaz pour les habitations et les usines, adapté à la détection de gaz liquéfiés, benzène, alkyle, alcool, hydrogène ainsi que de la fumée. Notre capteur est câblé sur la broche numérique D et la broche de sortie analogique A, et il est connecté à D en tant que capteur numérique dans ce projet.

3. Code de test

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Initialize LCD with I2C address 0x27, 16 columns and 2 rows
LiquidCrystal_I2C mylcd(0x27, 16, 2);

#define gasPin 23    // Gas sensor input pin
#define buzPin 25    // Buzzer output pin

// State flags for LCD display updates
boolean dangerDisplayed = 1;
boolean safetyDisplayed = 1;

void setup() {
  Serial.begin(9600);

  // Initialize LCD
  mylcd.init();
  mylcd.backlight();

  // Set pin modes
  pinMode(buzPin, OUTPUT);
  pinMode(gasPin, INPUT);

  // Display initial message
  mylcd.setCursor(0, 0);
  mylcd.print("safety");
}

void loop() {
  boolean gasVal = digitalRead(gasPin);  // Read gas sensor value
  Serial.println(gasVal);

  if(gasVal == 0)  // If dangerous gas detected
  {
    while(dangerDisplayed == 1)  // Update display if needed
    {
      mylcd.clear();
      mylcd.setCursor(0, 0);
      mylcd.print("dangerous");
      dangerDisplayed = 0;
      safetyDisplayed = 1;
    }

    // Sound alarm buzzer (short pulses)
    digitalWrite(buzPin, HIGH);
    delay(1);
    digitalWrite(buzPin, LOW);
    delay(1);
  }
  else  // No dangerous gas detected
  {
    digitalWrite(buzPin, LOW);  // Ensure buzzer is off

    while(safetyDisplayed == 1)  // Update display if needed
    {
      mylcd.clear();
      mylcd.setCursor(0, 0);
      mylcd.print("safety");
      dangerDisplayed = 1;
      safetyDisplayed = 0;
    }
  }
}

4. Résultat du test

L’écran affiche “safety” en état normal. Cependant, lorsque le capteur de gaz détecte certains gaz dangereux, tels que le monoxyde de carbone, à une certaine concentration, le buzzer émettra une alarme et l’écran affichera “dangerous”.
