Проект 9: Потенциометр

IMG_256

Описание

Потенциометр состоит из вращающейся ручки и резистора, значение сопротивления которого изменяется при повороте ручки, тем самым контролируя ток в цепи.

В этом проекте мы создаем схему, в которой яркость светодиода можно регулировать с помощью программирования на плате разработки и вращения потенциометра. Таким образом, мы можем понять, как работает потенциометр и как использовать аналоговые входы в Arduino.

Аппаратное обеспечение

1. Плата разработки UNO R3 (ch340) x1

2. Макетная плата x1

3. Потенциометр (10kΩ) x1

4. Светодиод x1

5. Резистор 220Ω x1

6. Перемычки

Принцип работы

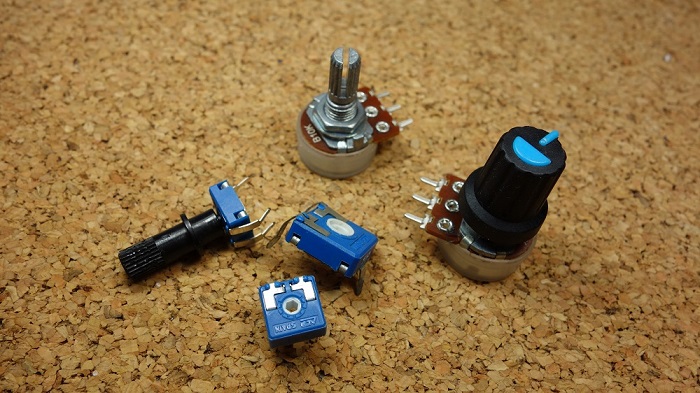

Потенциометр имеет 3 вывода. Два крайних (синий и зеленый) подключены к резистивному элементу, а третий вывод (черный) подключен к регулируемому ползунку.

IMG_256

Потенциометр может работать как реостат (переменный резистор) или как делитель напряжения.

Реостат

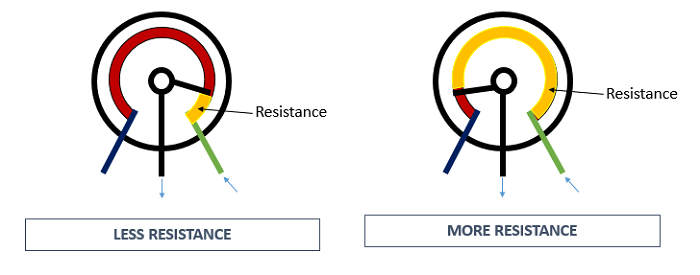

Для использования потенциометра в качестве реостата используются только два вывода: один крайний и центральный. Положение ползунка определяет, какое сопротивление потенциометр оказывает цепи, как показано на рисунке:

IMG_257

Если у нас есть потенциометр на 10kΩ, это означает, что максимальное сопротивление переменного резистора — 10kΩ, а минимальное — 0Ω. Это значит, что изменяя положение ползунка, вы получаете значение сопротивления в диапазоне от 0Ω до 10kΩ.

Технические характеристики:

Стандартный диапазон сопротивления: от 10 до 2 мегом

Допуск сопротивления: ±10 % стандарт

Абсолютное минимальное сопротивление: максимум 2 ома

Изменение контактного сопротивления: 2 % или максимум 3 ома (в зависимости от того, что больше)

Напряжение: ±0.05 %

Сопротивление: ±0.15 %

Разрешающая способность: бесконечная

Изоляционное сопротивление: 500 В постоянного тока, минимум 1000 мегом

Мощность (максимум 300 вольт):

85 °C: 0.5 ватт

150 °C: 0 ватт

Диапазон температур: от -55 °C до +125 °C

Температурный коэффициент: ±100 ppm/°C

Крутящий момент: максимум 5.0 унций-дюйм

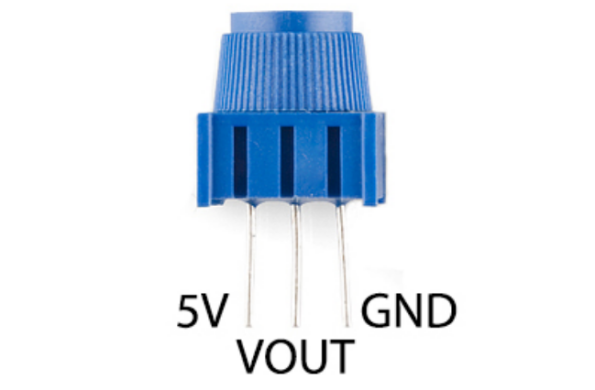

Распиновка

Схема подключения

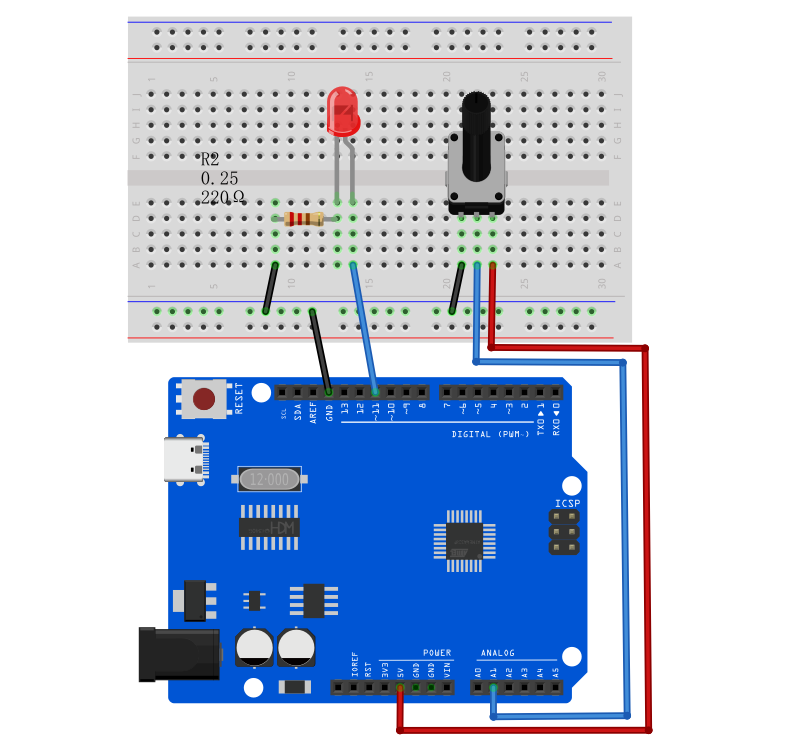

1. Вставьте три вывода потенциометра в отверстия макетной платы.

2. Подключите один из крайних выводов потенциометра к пину 5V на плате разработки.

3. Подключите другой крайний вывод потенциометра к пину GND на плате разработки.

4. Подключите средний вывод потенциометра к аналоговому входу A1 на плате разработки.

5. Подключите анод светодиода (длинный вывод) к цифровому пину 11 на плате через резистор 220Ω.

6. Подключите катод светодиода (короткий вывод) к GND на плате.


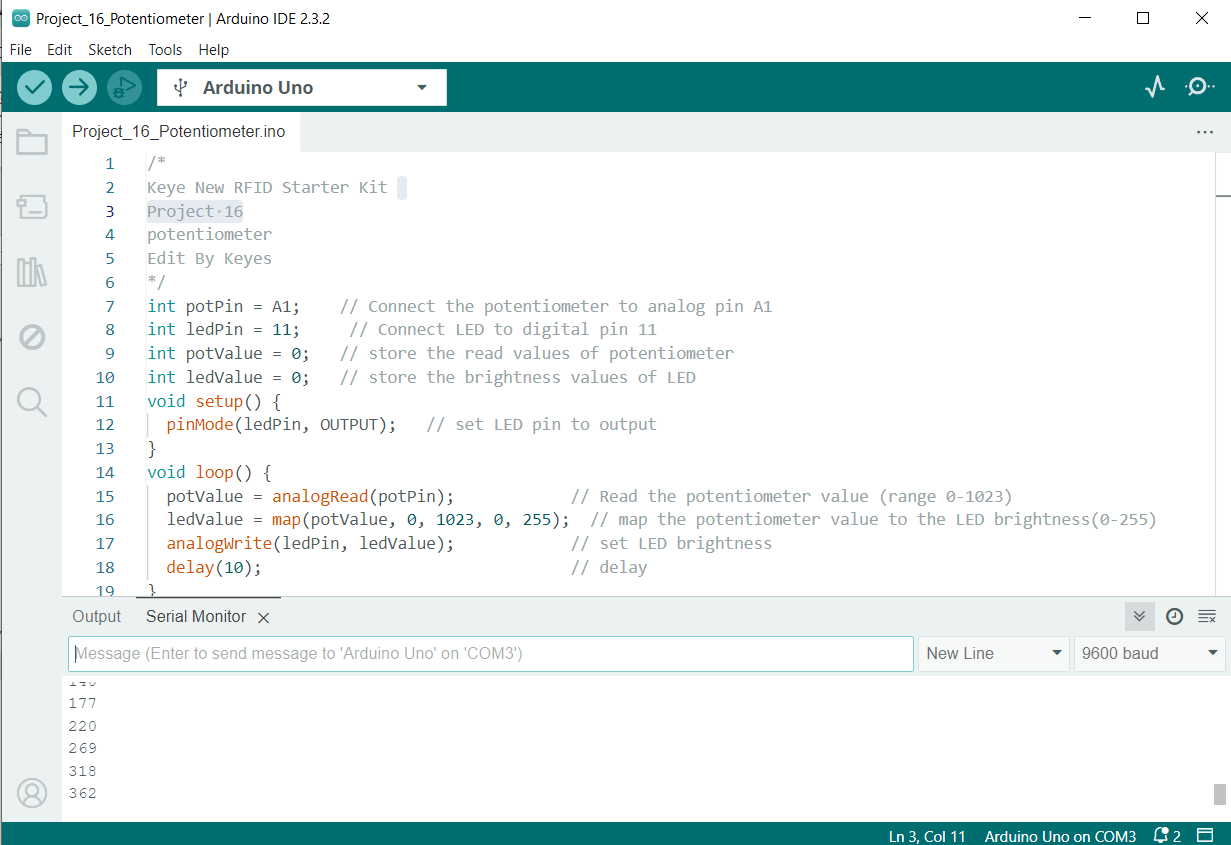

Пример кода

/*

Electronics Learning Starter Kit for Arduino

Project 9

Potentiometer

Edit By Keyes

*/

int potPin = A1; // Connect the potentiometer to analog pin A1

int ledPin = 11; // Connect LED to digital pin 11

int potValue = 0; // store the read values of potentiometer

int ledValue = 0; // store the brightness values of LED

void setup() {

pinMode(ledPin, OUTPUT); // set LED pin to output

}

void loop() {

potValue = analogRead(potPin); // Read the potentiometer value (range 0-1023)

ledValue = map(potValue, 0, 1023, 0, 255); // map the potentiometer value to the LED brightness(0-255)

analogWrite(ledPin, ledValue); // set LED brightness

delay(10); // delay

}

Объяснение кода

Сначала рассмотрим часть кода с определением и инициализацией переменных:

int potPin = A1; // Connect the potentiometer to analog pin A1

int ledPin = 11; // Connect LED to digital pin 11

int potValue = 0; // store the read values of potentiometer

int ledValue = 0; // store the brightness values of LED

Здесь мы определяем четыре переменные:

potPin: определяет аналоговый вход A1 на плате Arduino, к которому подключен потенциометр.

ledPin: определяет цифровой пин 11, к которому подключен светодиод.

potValue: используется для хранения значений, считанных с потенциометра.

ledValue: используется для хранения значений яркости, соответствующих светодиоду.

Далее функция setup():

void setup() {

pinMode(ledPin, OUTPUT); // set LED pin to output

}

Функция setup() выполняется один раз при запуске Arduino и используется для установки режимов пинов или инициализации последовательной связи. Здесь мы устанавливаем ledPin в режим вывода, так как светодиоду нужно подавать сигналы питания с Arduino.

Затем основной цикл loop():

void loop() {

potValue = analogRead(potPin); // Read the potentiometer value (range 0-1023)

ledValue = map(potValue, 0, 1023, 0, 255); // map the potentiometer value to the LED brightness(0-255)

analogWrite(ledPin, ledValue); // set LED brightness

delay(10); // delay

}

Функция loop() выполняется непрерывно на Arduino после загрузки и выполняет следующие операции:

1. Считывает значение потенциометра с potPin с помощью функции analogRead(). Значения потенциометра варьируются от 0 до 1023, что соответствует положению ручки потенциометра.

2. Преобразует считанное значение потенциометра (0-1023) в значение яркости (0-255), которое может принимать светодиод, с помощью функции map(). Это необходимо, так как функция analogWrite(), используемая для ШИМ-выхода, принимает значения только от 0 до 255.

3. Отправляет преобразованное значение яркости на ledPin с помощью функции analogWrite(), регулируя яркость светодиода.

4. Вызов delay(10) приостанавливает цикл на 10 миллисекунд после каждого выполнения. Это снижает частоту считывания и предотвращает ненужное мерцание, вызванное слишком быстрым изменением яркости.

Результат проекта

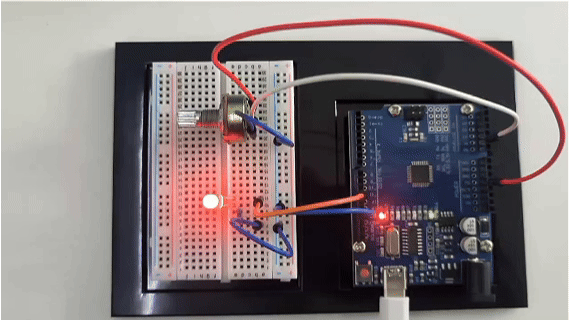

После загрузки кода на плату разработки поверните потенциометр, и вы увидите, как изменяется яркость светодиода. Поворачивайте по часовой стрелке, чтобы сделать свет ярче, и против часовой стрелки — чтобы сделать его тусклее.

P9
