Проект 31: Модуль MPU6050

Описание

MPU6050 — это мощное 6-осевое устройство отслеживания движения, которое объединяет 3-осевой гироскоп и 3-осевой акселерометр на одном кремниевом кристалле. Он широко используется в дронах, балансировочных роботах и устройствах с управлением движением. В этом проекте мы научимся считывать данные ускорения и вращения с модуля MPU6050 с помощью протокола связи I2C.

Аппаратное обеспечение

  1. Плата разработки UNO R3 (ch340) x1

  2. Модуль MPU6050 x1

  3. Макетная плата x1

  4. Соединительные провода

Принцип работы

MPU6050 состоит из двух основных датчиков:

  • Акселерометр: Измеряет силы ускорения, действующие на датчик по осям X, Y и Z. Это можно использовать для определения угла наклона датчика относительно земного притяжения.

  • Гироскоп: Измеряет скорость вращения вокруг осей X, Y и Z. Это помогает отслеживать ориентацию и вращательное движение.

Модуль взаимодействует с Arduino через протокол I2C (Inter-Integrated Circuit), который требует всего две линии данных: SDA (Serial Data) и SCL (Serial Clock). Arduino запрашивает данные из внутренних регистров MPU6050, а модуль отправляет обратно необработанные значения датчиков.

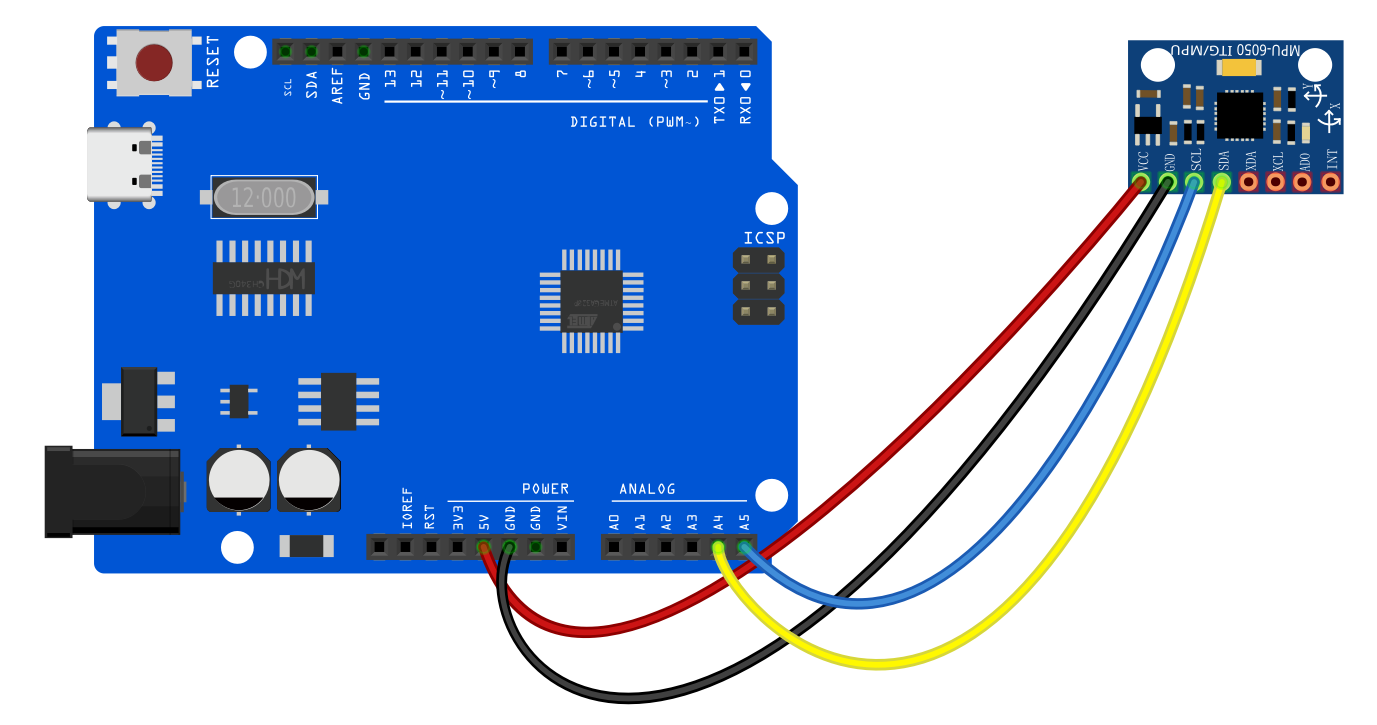

Схема подключения

  1. Подключите VCC MPU6050 к 5V на плате.

  2. Подключите GND MPU6050 к GND на плате.

  3. Подключите SCL MPU6050 к A5 (или пину SCL) на плате.

  4. Подключите SDA MPU6050 к A4 (или пину SDA) на плате.

Пример кода

/*

Electronics Learning Starter Kit for Arduino

Project 31

MPU6050 Module

Edit By Keyes

*/

#include <Wire.h>

const int MPU_addr=0x68;  // I2C address of the MPU-6050
int16_t AcX,AcY,AcZ,Tmp,GyX,GyY,GyZ;

void setup(){
  Wire.begin();
  Wire.beginTransmission(MPU_addr);
  Wire.write(0x6B);  // PWR_MGMT_1 register
  Wire.write(0);     // set to zero (wakes up the MPU-6050)
  Wire.endTransmission(true);
  Serial.begin(9600);
}

void loop(){
  Wire.beginTransmission(MPU_addr);
  Wire.write(0x3B);  // starting with register 0x3B (ACCEL_XOUT_H)
  Wire.endTransmission(false);
  Wire.requestFrom(MPU_addr,14,true);  // request a total of 14 registers

  AcX=Wire.read()<<8|Wire.read();  // 0x3B (ACCEL_XOUT_H) & 0x3C (ACCEL_XOUT_L)
  AcY=Wire.read()<<8|Wire.read();  // 0x3D (ACCEL_YOUT_H) & 0x3E (ACCEL_YOUT_L)
  AcZ=Wire.read()<<8|Wire.read();  // 0x3F (ACCEL_ZOUT_H) & 0x40 (ACCEL_ZOUT_L)
  Tmp=Wire.read()<<8|Wire.read();  // 0x41 (TEMP_OUT_H) & 0x42 (TEMP_OUT_L)
  GyX=Wire.read()<<8|Wire.read();  // 0x43 (GYRO_XOUT_H) & 0x44 (GYRO_XOUT_L)
  GyY=Wire.read()<<8|Wire.read();  // 0x45 (GYRO_YOUT_H) & 0x46 (GYRO_YOUT_L)
  GyZ=Wire.read()<<8|Wire.read();  // 0x47 (GYRO_ZOUT_H) & 0x48 (GYRO_ZOUT_L)

  Serial.print("AcX = "); Serial.print(AcX);
  Serial.print(" | AcY = "); Serial.print(AcY);
  Serial.print(" | AcZ = "); Serial.print(AcZ);
  Serial.print(" | Tmp = "); Serial.print(Tmp/340.00+36.53);  // equation for temperature in degrees C from datasheet
  Serial.print(" | GyX = "); Serial.print(GyX);
  Serial.print(" | GyY = "); Serial.print(GyY);
  Serial.print(" | GyZ = "); Serial.println(GyZ);

  delay(500);
}

Объяснение кода

Инициализация I2C:

Wire.begin();
Wire.beginTransmission(MPU_addr);
Wire.write(0x6B);  // PWR_MGMT_1 register
Wire.write(0);     // set to zero (wakes up the MPU-6050)
Wire.endTransmission(true);

Библиотека Wire используется для связи по I2C. Сначала мы «пробуждаем» MPU6050, записывая 0 в его регистр управления питанием (0x6B).

Чтение данных:

Wire.beginTransmission(MPU_addr);
Wire.write(0x3B);  // starting with register 0x3B (ACCEL_XOUT_H)
Wire.endTransmission(false);
Wire.requestFrom(MPU_addr,14,true);  // request a total of 14 registers

Мы сообщаем MPU6050, что хотим начать чтение с регистра 0x3B (который содержит старший байт ускорения по оси X). Затем запрашиваем всего 14 байт данных, что покрывает 3-осевое ускорение, температуру и 3-осевой гироскоп (каждое значение занимает 2 байта).

Объединение байт:

AcX=Wire.read()<<8|Wire.read();

Поскольку каждое значение датчика занимает 16 бит (2 байта), мы читаем старший байт, сдвигаем его влево на 8 бит (<<8) и используем побитовое ИЛИ (|) с младшим байтом, чтобы объединить их в одно 16-битное целое число.

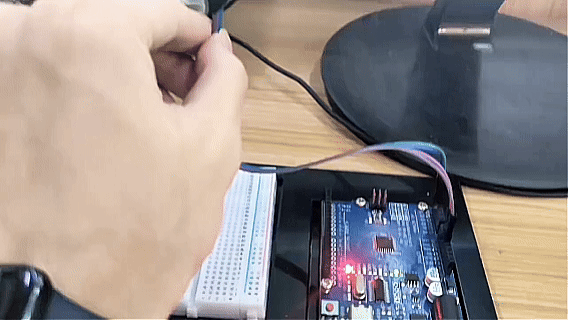

Результат проекта

После загрузки кода откройте монитор порта и установите скорость передачи 9600 бод. Вы увидите непрерывный поток данных, показывающий значения ускорения (AcX, AcY, AcZ), температуры (Tmp) и гироскопа (GyX, GyY, GyZ). Попробуйте наклонять и вращать модуль MPU6050 и наблюдайте, как значения меняются в реальном времени!

P31
