Проект 30: Управление движением с помощью джойстика

Описание

В этом проекте демонстрируется, как использовать Arduino для считывания аналоговых сигналов с двухосевого джойстика и ручного управления вращением шагового двигателя. Перемещая джойстик, вы можете точно контролировать вращение шагового двигателя вперед, назад или остановку.

Такой тип управления часто используется в роботизированных гимбалах, ручном обучении суставов роботизированных рук, перемещении микроскопного стола и других автоматизированных устройствах. Это отличный базовый проект для понимания «человеко-машинного взаимодействия».

Аппаратное обеспечение

  1. Плата разработки UNO R3 (CH340) × 1

  2. Шаговый двигатель 28BYJ-48 × 1

  3. Плата драйвера шагового двигателя ULN2003 × 1

  4. Двухосевой модуль джойстика × 1

  5. Макетная плата × 1

  6. Провода Dupont/соединительные провода × несколько

Принцип работы

Основная задача проекта — преобразовать выходное напряжение джойстика в команды движения для шагового двигателя.

  1. Аналоговый выход джойстика: Внутри джойстика находятся два потенциометра (переменных резистора). При перемещении джойстика по оси X, на выводе VRx появляется изменяющееся напряжение. Arduino считывает это напряжение через аналоговый вход (A0) и преобразует его в значение от 0 до 1023.

  2. Центральное положение и пороги: Когда джойстик находится в центре, значение примерно равно 512. В коде установлены следующие пороги:

    • Если значение меньше 300 (джойстик отклонён в одну сторону), шаговый двигатель вращается непрерывно вперед.

    • Если значение больше 800 (джойстик отклонён в другую сторону), шаговый двигатель вращается непрерывно назад.

    • Если значение между 300 и 800 (джойстик в центре/отпущен), питание шагового двигателя отключается, и он остаётся неподвижным.

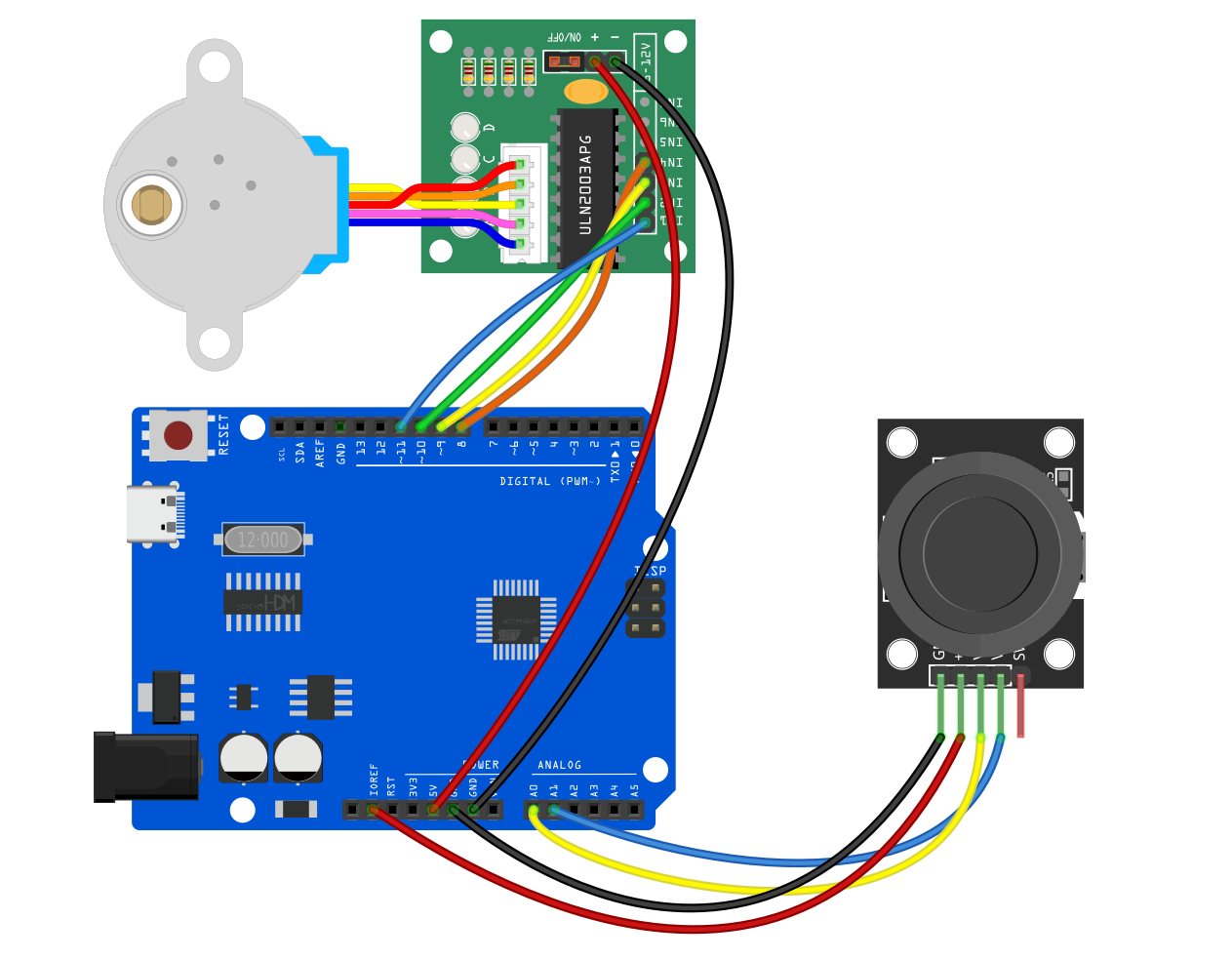

Схема подключения

1. Модуль джойстика
(Примечание: в этом проекте управляется только одноосевой шаговый двигатель, поэтому подключается только ось X. Выводы оси Y VRy и кнопки SW можно не подключать.)

  • VRx (аналоговый выход по оси X) ➔ Подключить к Arduino A0

  • VCC ➔ Подключить к Arduino 5V

  • GND ➔ Подключить к Arduino GND

2. Шаговый двигатель и плата драйвера (ULN2003)

  • Вставьте белый разъём шагового двигателя в гнездо платы драйвера ULN2003.

  • IN1 ➔ Подключить к Arduino D8

  • IN2 ➔ Подключить к Arduino D10 (Обратите внимание на порядок: для встроенной библиотеки Stepper Arduino порядок должен быть 8, 10, 9, 11)

  • IN3 ➔ Подключить к Arduino D9

  • IN4 ➔ Подключить к Arduino D11

  • + (VCC) ➔ Подключить к Arduino 5V (или внешнему источнику 5V)

  • - (GND) ➔ Подключить к Arduino GND

Пример кода

Скопируйте и загрузите следующий код в вашу Arduino:

/*

Electronics Learning Starter Kit for Arduino

Project 30

Joystick Motion Control

Edit By Keyes

*/

#include <Stepper.h>

// Define the number of steps per revolution for the stepper motor (28BYJ-48 is usually 2048 steps)
const int stepsPerRevolution = 2048;

// Initialize the stepper motor object, note the pin order is 8, 10, 9, 11
Stepper myStepper(stepsPerRevolution, 8, 10, 9, 11);

void setup() {
  // Set the stepper motor speed to 10 RPM (revolutions per minute)
  myStepper.setSpeed(10);

  // Initialize serial communication for monitoring joystick values
  Serial.begin(9600);
}

void loop() {
  // 1. Read the joystick X-axis analog value (range 0 - 1023)
  int xValue = analogRead(A0);

  // Print the current value to the serial monitor for debugging
  Serial.print("Joystick X-axis value: ");
  Serial.println(xValue);

  // 2. Determine joystick direction and control the motor
  if (xValue < 300) {
    // Joystick pushed to one side: step motor forward
    myStepper.step(10);
  }
  else if (xValue > 800) {
    // Joystick pushed to the other side: step motor backward
    myStepper.step(-10);
  }
  else {
    // Joystick in neutral position (300 ~ 800)
    // De-energize all coils to prevent the stepper motor from overheating while idle
    digitalWrite(8, LOW);
    digitalWrite(9, LOW);
    digitalWrite(10, LOW);
    digitalWrite(11, LOW);
  }
}

Объяснение кода

  1. Подключение библиотеки и инициализация: #include <Stepper.h> подключает библиотеку управления шаговым двигателем. Строка Stepper myStepper(stepsPerRevolution, 8, 10, 9, 11); задаёт управляющие пины. Важно: при использовании этой официальной библиотеки с мотором 28BYJ-48 необходимо поменять местами средние два пина (то есть 10, 9 вместо 9, 10) для плавного вращения двигателя.

  2. Считывание аналогового значения: analogRead(A0) непрерывно считывает наклон джойстика, возвращая число от 0 до 1023.

  3. Реакция на движение (step): Каждая итерация цикла сдвигает мотор на небольшой шаг (10 или -10 шагов). Поскольку цикл выполняется очень быстро, удержание джойстика в одном направлении приводит к непрерывному и плавному вращению мотора.

  4. Защита при отключении питания (digitalWrite(..., LOW)): Шаговые двигатели склонны блокировать вал при остановке, так как катушки остаются под напряжением. Чтобы этого избежать и снизить нагрев, когда джойстик в центре (отпущен), все четыре управляющих пина устанавливаются в LOW, отключая ток в катушках и защищая мотор и драйвер от перегрева.

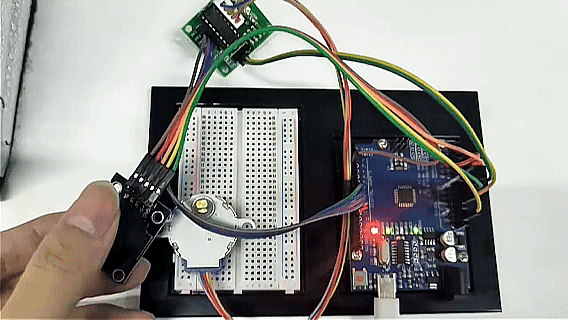

Результат проекта

После загрузки кода и подачи питания на схему:

  1. Нейтральное состояние: Когда джойстик не трогают, он автоматически возвращается в центр, и шаговый двигатель остаётся неподвижным без нагрева.

  2. Отклонение влево/вниз: Перемещение джойстика в одну сторону (значение < 300) заставляет шаговый двигатель вращаться непрерывно по часовой (или против часовой) стрелке.

  3. Отклонение вправо/вверх: Перемещение джойстика в противоположную сторону (значение > 800) мгновенно меняет направление вращения двигателя для непрерывного вращения.

  4. Реакция в реальном времени: При отпускании джойстика он возвращается в центр, и мотор мгновенно тормозит и останавливается. Открыв монитор порта на компьютере, вы можете наблюдать изменения данных джойстика в реальном времени.

P30
