Proyecto 13 Mini Lámpara

1. Descripción

En este proyecto, vamos a controlar una lámpara mediante Arduino UNO y un botón. Cuando presionamos el botón, el estado de la lámpara cambiará (ENCENDIDO o APAGADO).

2. Principio de Funcionamiento

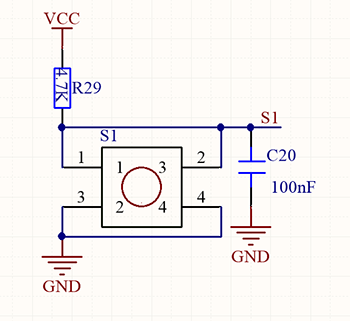

Cuando el botón está suelto, un voltaje VCC que pasa a través de R29 proporciona un nivel alto para el terminal S. Cuando se presiona, los pines 1 y 3, y los pines 2 y 4 se conectan y el voltaje en S1 llega a GND como un nivel bajo. En este momento, R29 evita un cortocircuito entre VCC y GND.

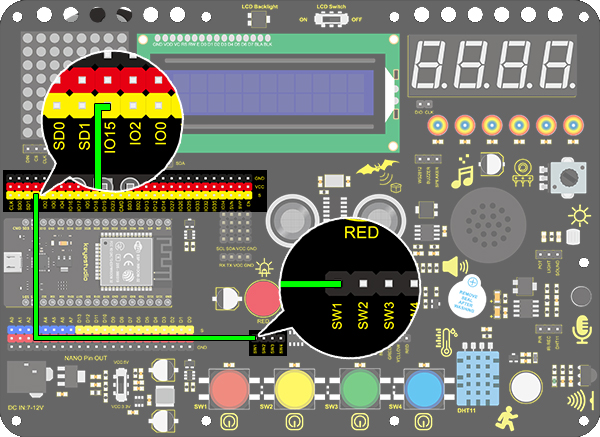

3. Diagrama de Conexiones

4. Código de Prueba

  1. Añade dos bloques básicos.

  1. Arrastra un bloque “baud rate” de “Serial” y configúralo a 9600.

  1. Luego arrastra un bloque “print” de “Serial”, escribe “Key status:” en el espacio en blanco y configúralo en “no-warp”.

  1. Configura el pin IO15 como “input”.

  1. Arrastra otro bloque “Serial print” de “Serial” y configura el modo a “warp”. Añade un bloque “state value of button” de “Button” y configura el pin a IO15.

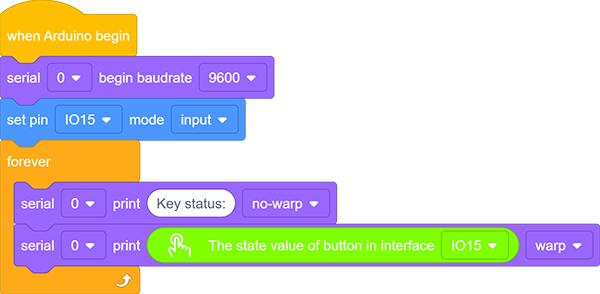

Código Completo:

5. Resultado de la Prueba

Después de conectar el cableado y subir el código, abre el monitor serial y configura la velocidad en baudios a 9600.
Cuando presionamos el botón, el puerto serial imprime “Key status: 0”; cuando soltamos el botón, el puerto serial imprime “Key status: 1”.

6. Expansión de Conocimientos

A continuación, controlaremos el LED a través del estado de los botones.

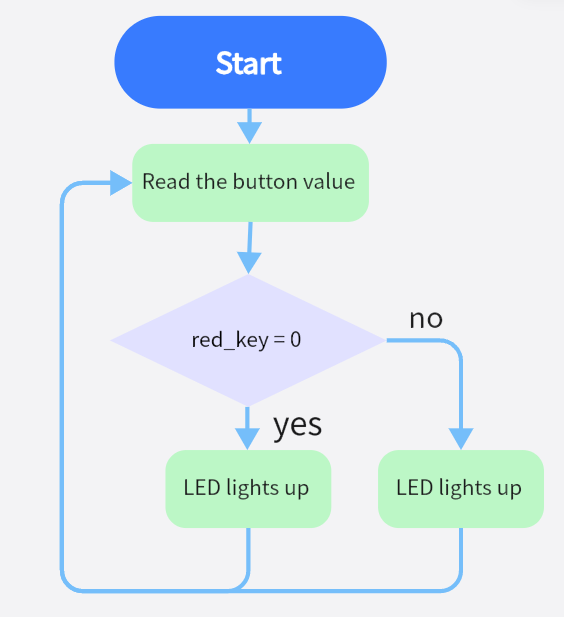

Diagrama de Flujo：

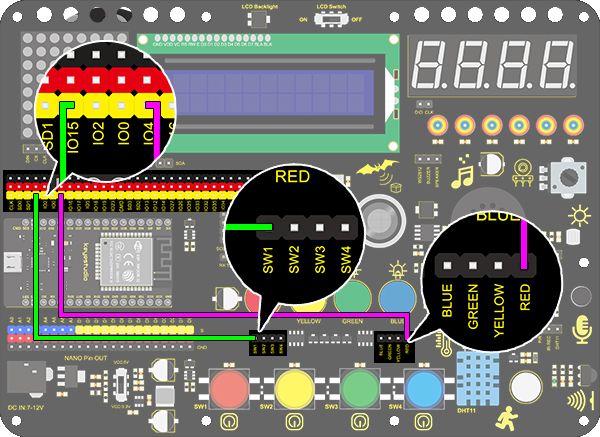

Diagrama de Conexiones：

Código:

  1. Arrastra dos bloques básicos.

  1. Configura el pin del LED como “output” y el pin del botón como “input”.

  1. Arrastra un bloque “if else” de “Control”. Añade un bloque “button pin” de “Button” después de “if” y configura su pin a IO15. Coloca un bloque “LED output” debajo de “if” y configúralo a HIGH, y coloca otro debajo de “else” y configúralo a LOW. Los pines del LED son ambos IO4.

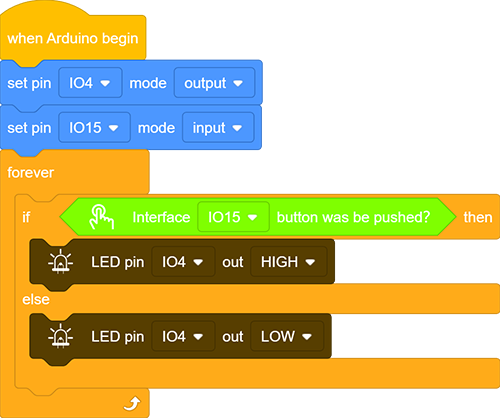

Código Completo:

8. Explicación del Código

Nota: El modo del pin debe configurarse como “input” cuando se usa el módulo de botón.

  1. Se evalúa si el botón está presionado. Si es así, este bloque devuelve verdadero.

  1. Lee el valor del botón. Cuando el botón no está presionado, el valor es 1. De lo contrario, es 0.

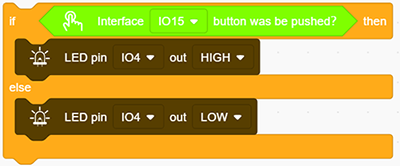

  1. Si la condición en el hexágono es verdadera, se ejecuta el bloque “if”. De lo contrario, el programa ejecuta el bloque “else”.

  1. Configura la velocidad en baudios. Por favor, asegúrate de que la velocidad en baudios del serial coincida con la del monitor serial, o no imprimirá nada. Las velocidades en baudios comúnmente usadas son 9600 y 115200, aquí configuramos a 9600.

  1. Imprime caracteres en el monitor serial. Las palabras impresas son las que escribes en el espacio en blanco. Además, se incluyen tres modos de impresión: warp, no-warp y HEX (hexadecimal).
