Proyecto 6 Luz de Flujo de Agua

1. Descripción

Este sencillo proyecto de luz de flujo de agua te ayuda a aprender sobre el empaquetado electrónico. En este proyecto, controlaremos LEDs para cambiar el color a una velocidad especificada mediante una placa Arduino.

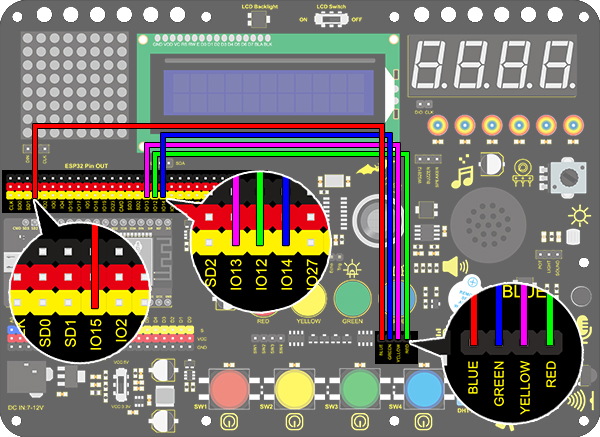

2. Diagrama de Conexiones

3. Código de Prueba

Una luz de flujo de agua consiste en una secuencia de iluminación de LEDs de izquierda a derecha.

  1. Arrastra los dos bloques básicos de código.

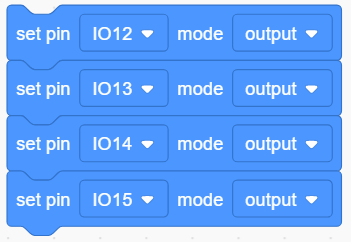

  1. Configura el modo del pin a “output”.

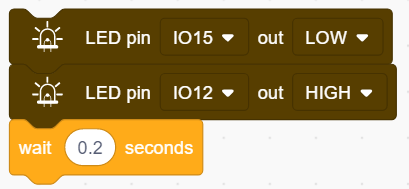

  1. Arrastra los siguientes bloques de la sección “LED” y configura el pin IO15 en LOW, el pin IO12 en HIGH. Luego establece el tiempo de retardo a 0.2s.

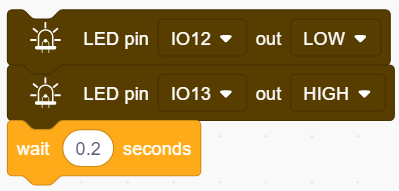

  1. Arrastra los siguientes bloques de la sección “LED” y configura el pin IO12 en LOW, el pin IO13 en HIGH. Luego establece el tiempo de retardo a 0.2s.

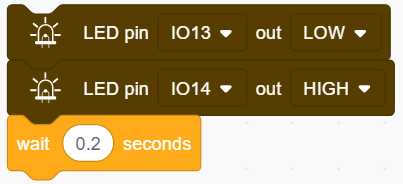

  1. Arrastra los siguientes bloques de la sección “LED” y configura el pin IO13 en LOW, el pin IO14 en HIGH. Luego establece el tiempo de retardo a 0.2s.

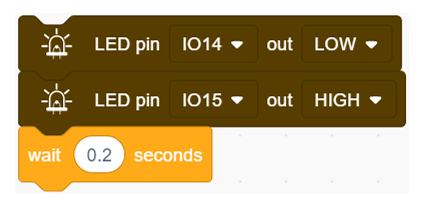

  1. Arrastra los siguientes bloques de la sección “LED” y configura el pin IO14 en LOW, el pin IO15 en HIGH. Luego establece el tiempo de retardo a 0.2s.

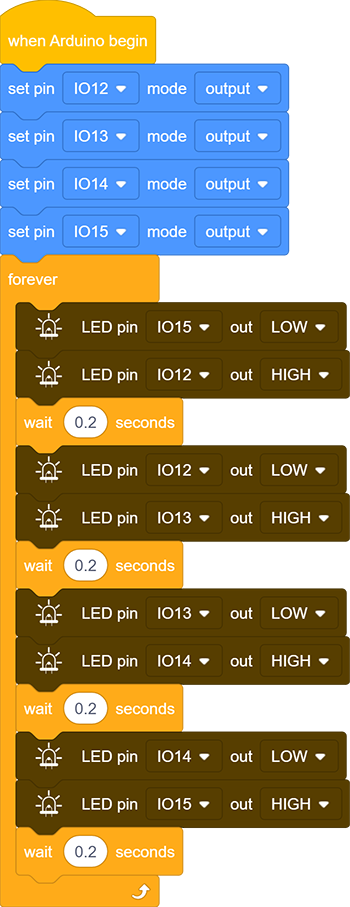

Código Completo：

4. Resultado de la Prueba

Después de subir el código y encender la alimentación, los LEDs se iluminan de izquierda a derecha.
