Proyecto 3 Dispositivo de Socorro SOS

1. Descripción

El dispositivo SOS es capaz de emitir señales de socorro, que coinciden con el principio del código Morse. Es conveniente para emergencias.

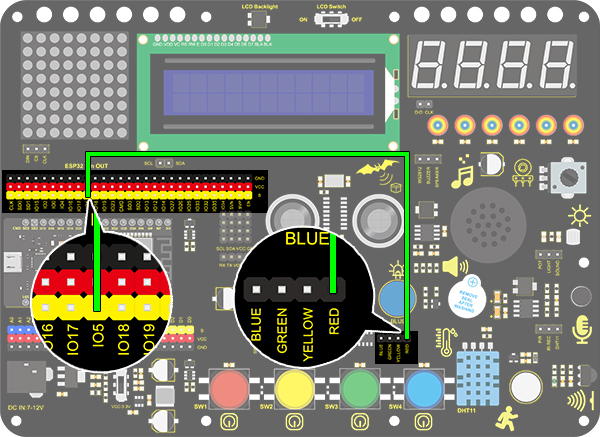

2. Diagrama de Conexiones

3. Código de Prueba

Lo que debemos aclarar primero es cómo parpadea la luz de socorro SOS: el LED parpadea rápidamente 3 veces para la “S” y lentamente 3 veces para la “O”.

Luego, controlamos el número de parpadeos y la duración mediante la instrucción “for” y establecemos el intervalo de tiempo entre letras.

  1. Arrastra los dos bloques de código.

  1. Arrastra el siguiente bloque en la sección “Pins” y configura el pin IO5 como salida.

Letra “S”

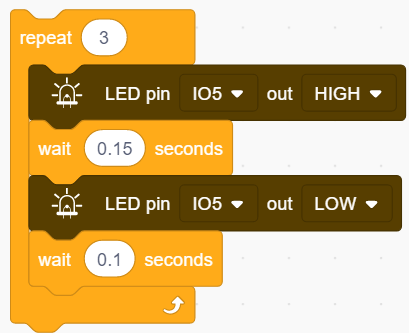

  1. Arrastra el siguiente bloque de la sección “Control” y configúralo para 3 veces, ya que “S” significa parpadear 3 veces.

  1. Arrastra los siguientes bloques de la sección “LED” y configura el pin IO5 en HIGH. Luego establece el tiempo de retardo a 0.15s.

  1. Arrastra los siguientes bloques de la sección “LED” y configura el pin IO5 en LOW. Luego establece el tiempo de retardo a 0.1s.

Letra O

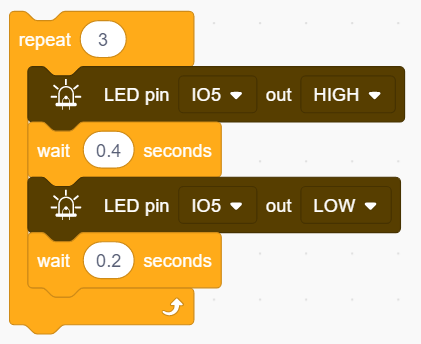

  1. Refiérete a los pasos anteriores para construir los siguientes bloques de código. Modifica la salida HIGH para que dure 0.4s y LOW para 0.2s.

Letra S

  1. Repite los pasos 3, 4 y 5 nuevamente.

  1. Añade un tiempo de retardo de 5s al final, y el “SOS” se repetirá cada 5s.

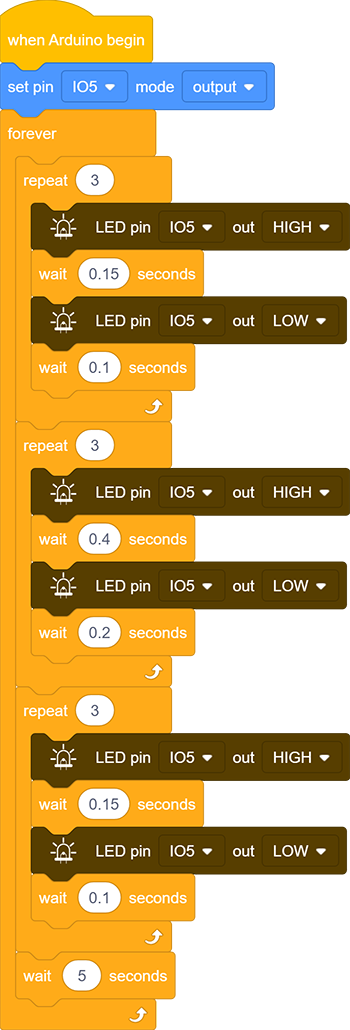

Código Completo：

4. Resultado de la Prueba

Después de subir el código, el LED parpadea respectivamente 3 veces rápido y luego 3 veces lento.
