Proyecto 7 Zumbador Activo
1. Descripción
Un zumbador activo es un componente utilizado como alarma, recordatorio o dispositivo de entretenimiento, que ofrece un sonido confiable.
Además, permite estimular sonidos altamente controlables, haciendo nuestros proyectos más interesantes.
2. Principio de Funcionamiento

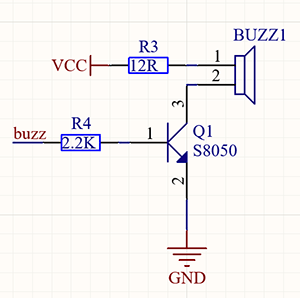

Un zumbador activo integra un multivibrador, por lo que emite sonido solo mediante voltaje DC. El pin 1 del zumbador se conecta a VCC y el pin 2 es controlado por un tríodo. Cuando se proporciona un nivel alto a la base (pin 1) del tríodo, su colector (pin 3) y emisor (pin 2) se conectan a GND, y entonces el zumbador emite sonido.
Por el contrario, si se ofrece un nivel bajo a la base, el resto de los pines quedarán desconectados, por lo que el zumbador permanecerá en silencio.

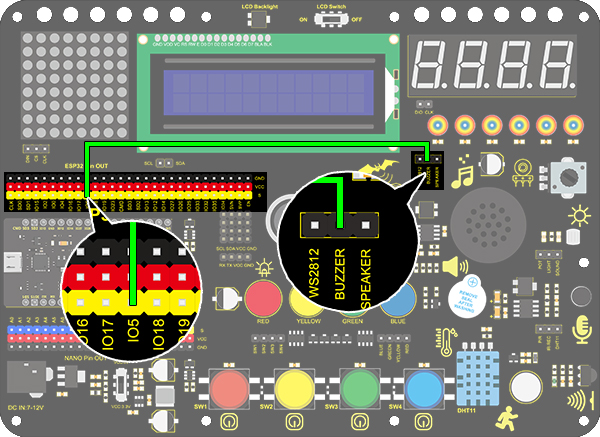

3. Diagrama de Conexiones
4. Código de Prueba
Si la placa de desarrollo emite un nivel alto, el zumbador emitirá sonido. Si emite un nivel bajo, el zumbador dejará de sonar.
Arrastra los dos bloques básicos de código.
Arrastra los siguientes bloques de la sección “Buzzer” y configura el pin IO5 en HIGH. Luego establece el tiempo de retardo en 1s.
Arrastra los siguientes bloques de la sección “Buzzer” y configura el pin IO5 en LOW. Luego establece el tiempo de retardo en 1s.

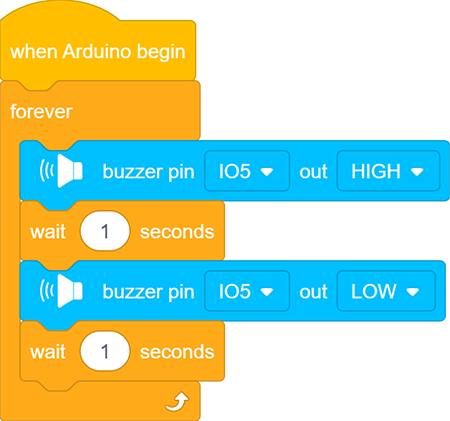

Código Completo：
5. Resultado de la Prueba
Después de subir el código y encender la alimentación, el zumbador emite sonido durante 1s y permanece en silencio durante 1s.
6. Explicación del Código
Bloque de salida para el zumbador. Primero definimos el pin como IO5 y luego configuramos la salida en “HIGH” o “LOW”. El zumbador emitirá un pitido cuando esté en HIGH, mientras que permanecerá en silencio en LOW.
