Proyecto 30 Casa Inteligente

1. Descripción

En esta era tecnológica, todos estamos familiarizados con la casa inteligente. Es un sistema que puede controlar electrodomésticos mediante botones.

En este proyecto, buscamos simular una casa inteligente mediante un control remoto IR. Con Arduino MCU como núcleo, puede usarse para controlar luces, aires acondicionados, TV y monitores de seguridad.

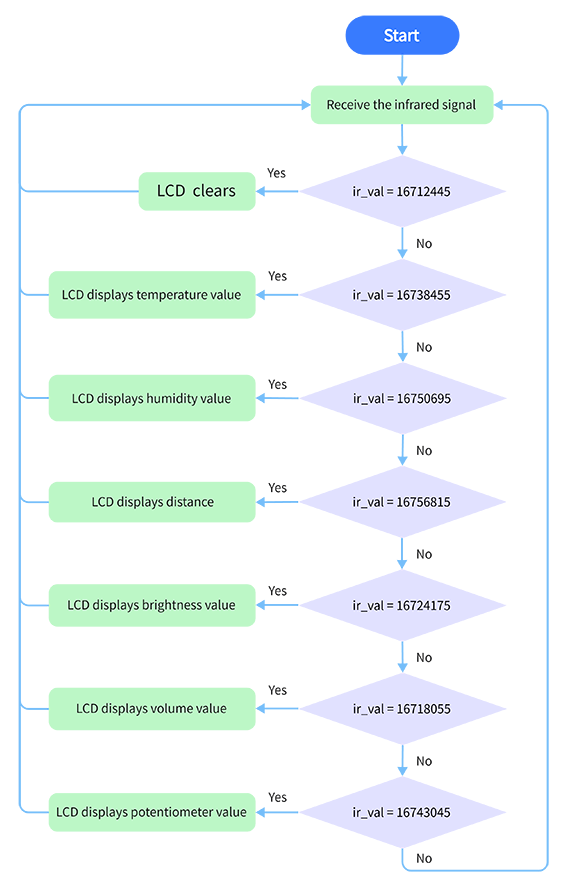

2. Diagrama de Flujo

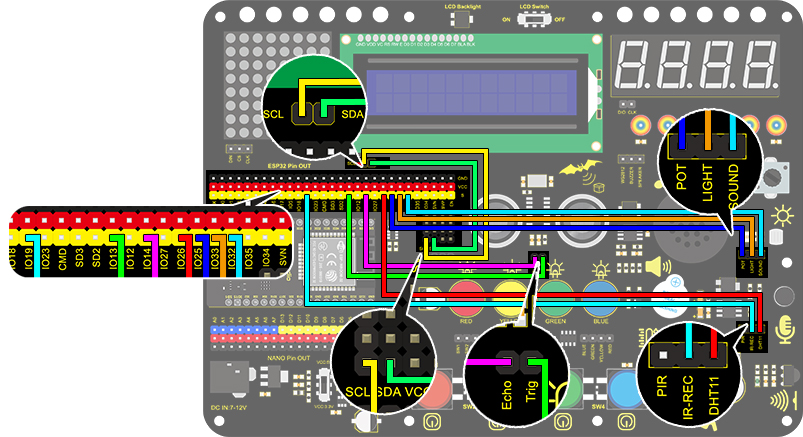

3. Diagrama de Conexiones

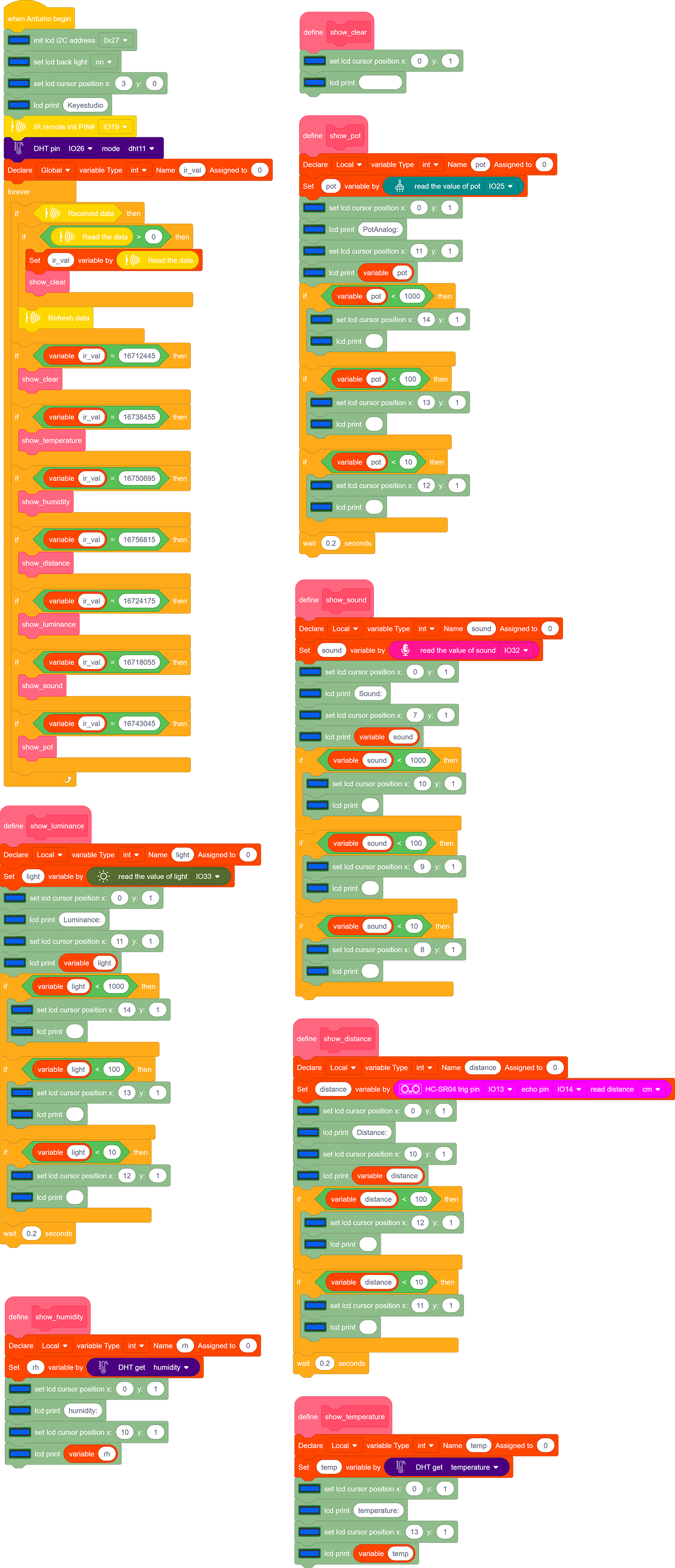

4. Código de Prueba

Con el control remoto IR, esta casa inteligente muestra varios valores de sensores en el LCD, incluyendo un sensor de temperatura y humedad, un sensor de sonido, una fotorresistencia, un potenciómetro y un sensor ultrasónico.

5. Resultado de la Prueba

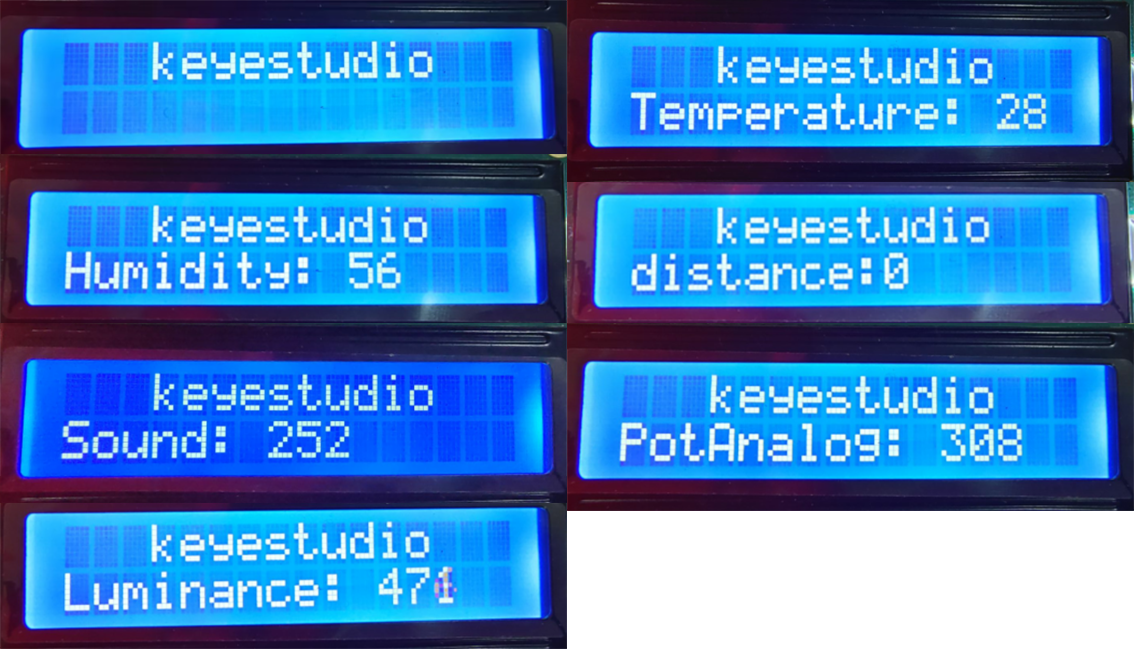

Después de conectar el cableado y subir el código, podemos ver los contenidos correspondientes en el LCD al presionar los botones. El botón OK limpia la pantalla de sensores.

6. Explicación del Código

Los bloques son tantos que adoptamos la función “Make a Block”. Al hacer esto, numerosos bloques se empaquetan y pueden ser llamados directamente, lo que simplifica enormemente todo el programa.

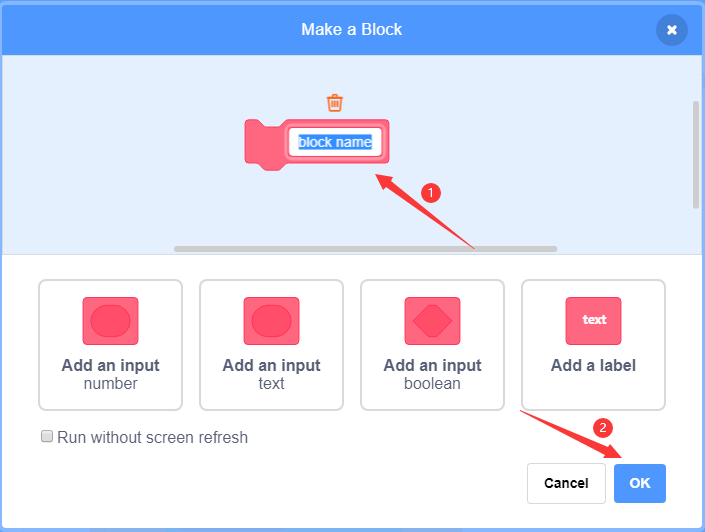

Haz clic en “My Block” para crear un bloque definido por ti mismo, y podrás construir tus propios bloques de código.
