Proyecto 14 Contador
1. Descripción
El contador de tubo digital de 4 bits Arduino puede registrar números dentro del rango 0~9999. Cuenta con ajuste de velocidad de visualización, modo de conteo y función de reinicio. Este módulo se aplica ampliamente en contadores en tiempo real (como conteo de pulsaciones de botón y rotación de motor DC), juegos y equipos de experimentación.

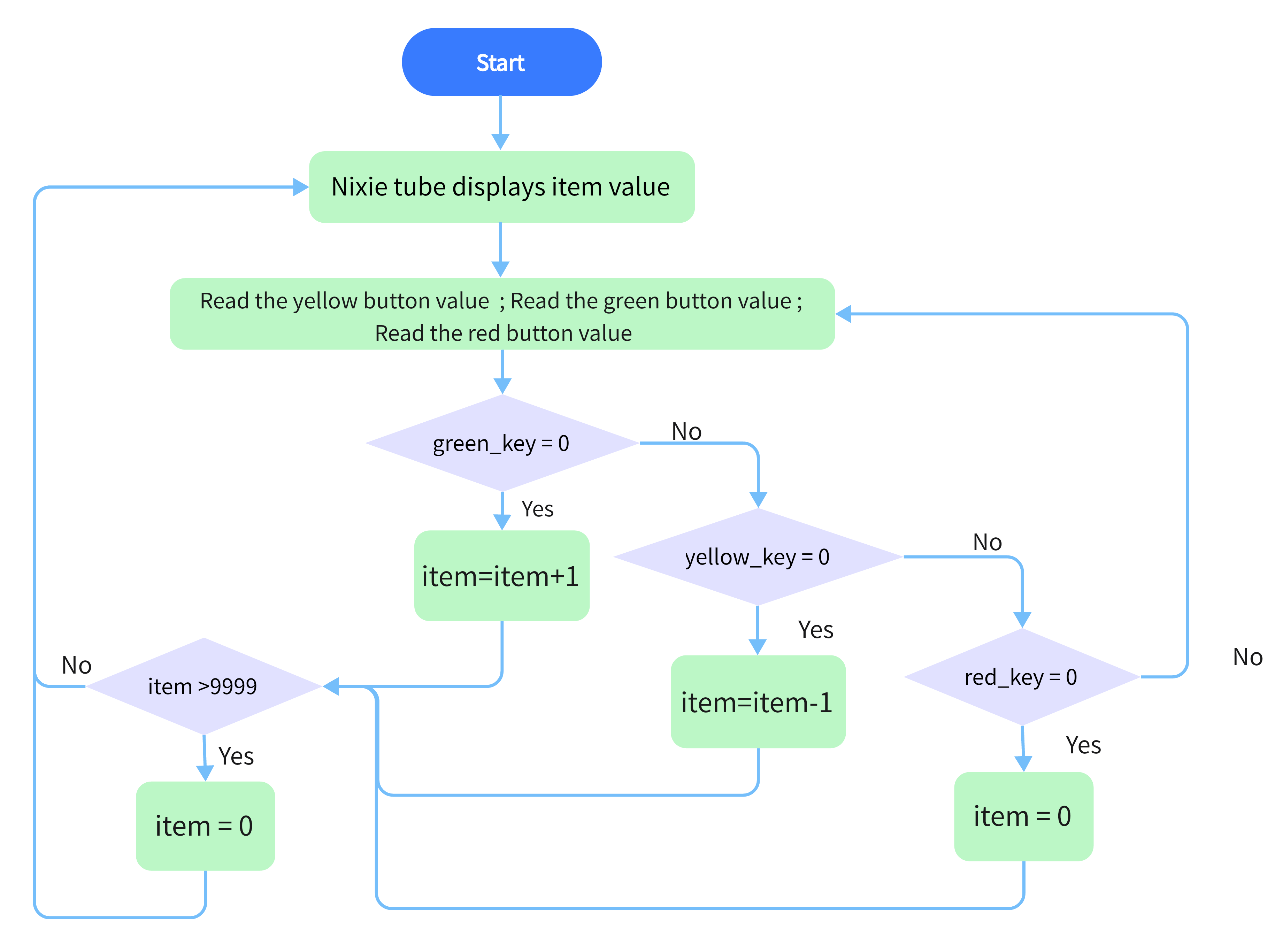

2. Diagrama de flujo

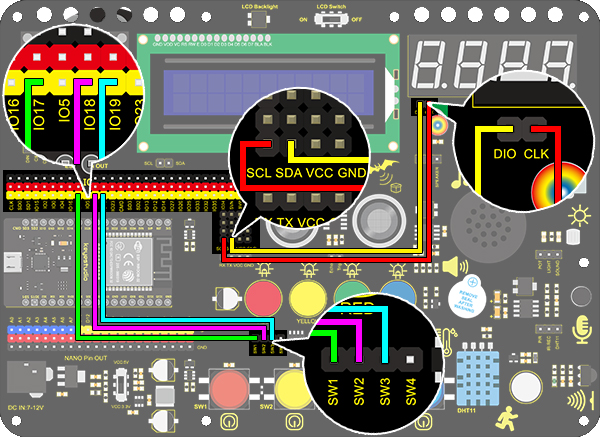

3. Diagrama de conexiones
4. Código de prueba
Arrastra los dos bloques básicos.

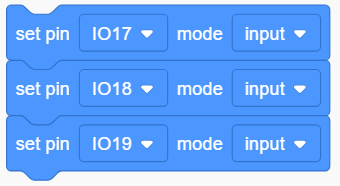

Configura el pin del botón como “input”.
Coloca un bloque de “variable”. Establece el tipo de variable como int y nómbrala como item. Asigna 0 como su valor inicial.

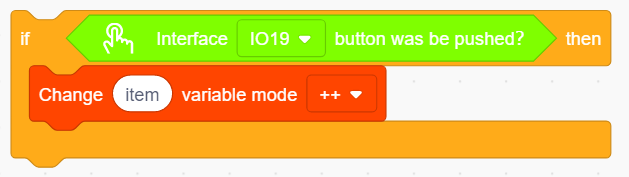

Arrastra un bloque “if” desde “Control” (se ejecuta solo cuando su condición se cumple). Coloca un bloque “Button pressed” desde “Button” en el cuadro de condición (el hexágono) y configura el pin en IO19. Arrastra un bloque “variable mode” y colócalo después de “then”, definiéndolo como “item” y establece el modo en “++”.

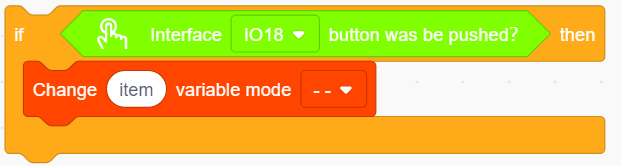

Repite el paso 4, pero configura la interfaz en IO18 y el modo en “– –”.

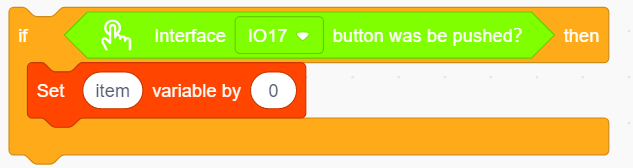

Arrastra otro bloque “if” desde “Control” y define su condición como “¿se presionó el botón de la interfaz IO17?”. Coloca un bloque de configuración de variable después de “then” y establece la variable en 0.

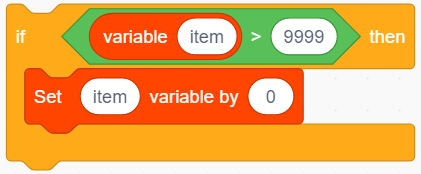

Arrastra un bloque “if” desde “Control”. Busca el bloque “＞” en “Operators” y rellena el espacio izquierdo con la “variable item” y el derecho con “9999”. Además, coloca un bloque de configuración de variable después de “then” y establece la variable en 0.

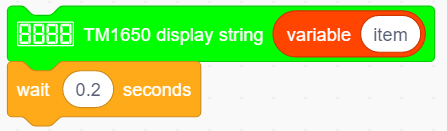

Arrastra un bloque “TM1650 display” desde “Digital tube” y configura la cadena mostrada con el bloque “variable item”. Finalmente, no olvides añadir un retardo de 0.2s.

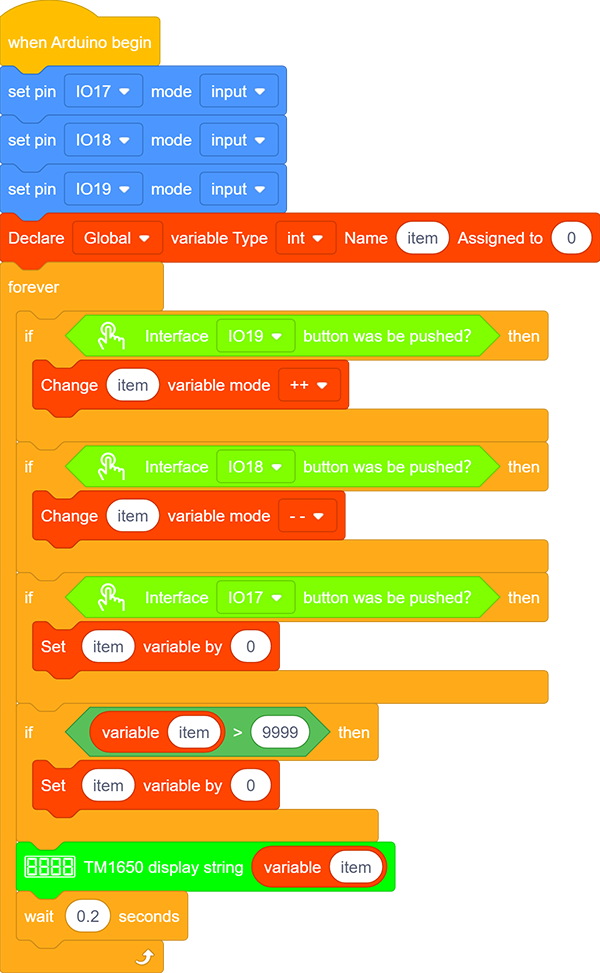

Código completo:
5. Resultado de la prueba
Después de conectar el cableado y subir el código, presiona el botón verde para sumar 1, el amarillo para restar 1 y el rojo para reiniciar.
6. Explicación del código
El bloque “>” se usa para comparar dos valores. Estos dos espacios pueden ser reemplazados por números o variables.
