Proyecto 02: Semáforos
1. Resumen
En este proyecto, utilizamos tres LEDs (rojo, amarillo y verde), un altavoz en la placa micro:bit y una matriz LED 5x5 para hacer un modelo de semáforo.
2. Componentes
|
|
|
|---|---|---|
placa micro:bit *1 |
placa de expansión tipo T para micro:bit *1 |
cable micro USB *1 |
|
|
|
LED rojo *1 |
LED amarillo *1 |
LED verde *1 |
|
|
|
resistencia 220Ω *3 |
cables de salto |
protoboard *1 |
|
|
|
portapilas *1 |
tarjeta de semáforo *1 |
3. Conocimiento de Componentes
Altavoz
Micro:bit viene con un altavoz, lo que facilita hacer sonido en tu proyecto.

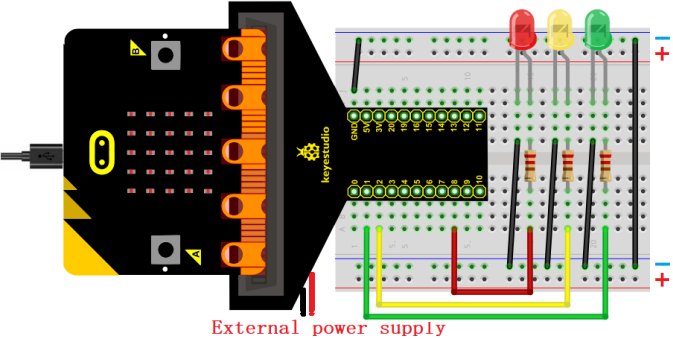

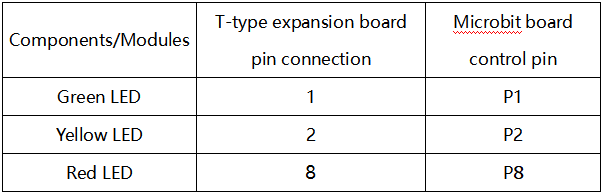

4. Diagrama de Conexiones
Nota: la placa micro:bit debe insertarse en la placa de expansión tipo T como se muestra a continuación. La matriz LED de la placa micro:bit debe estar del mismo lado que el logo de la placa de expansión.

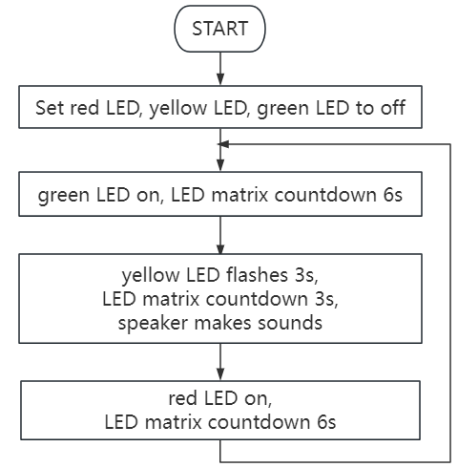

5. Flujo del Código
6. Código de Prueba
El archivo de código se proporciona en la carpeta Proyecto 02：Semáforos, archivo Project-02-Traffic-Lights.hex.

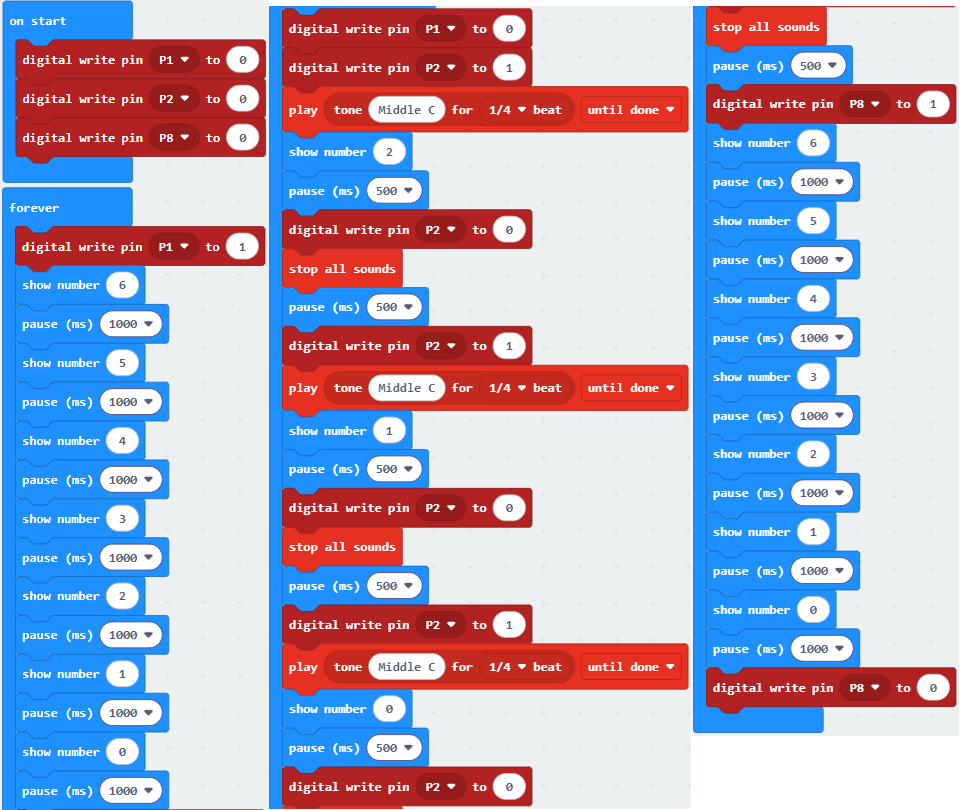

Cargar bloques de código:
7. Resultado de la Prueba
Para la aplicación de Windows 10, haga clic en “Descargar”. Para navegadores, envíe el archivo “.hex” descargado a la placa micro:bit.

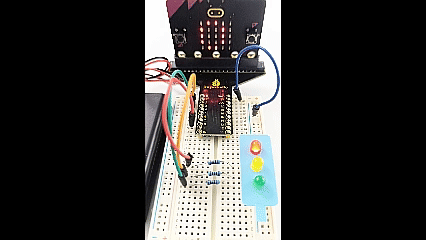

Después de descargar el código a la placa, el LED verde se enciende y la matriz LED 5×5 cuenta regresivamente 6 segundos. Después de que el LED verde se apaga, el LED amarillo parpadea y la matriz cuenta regresivamente 3s con el altavoz sonando. Finalmente, el LED rojo se enciende con una cuenta regresiva de 6s. Estas acciones se repiten.
ATENCIÓN: Si el cableado es correcto pero no ves los resultados, presiona el botón de reinicio en la parte trasera de la placa.
Al alimentar mediante fuente de alimentación externa, encienda el interruptor DIP.
