Proyecto 05: Dial de Coche
1. Resumen
En este proyecto, combinamos un potenciómetro ajustable, un servo y una hermosa tarjeta de dial para hacer un modelo simple de dial de coche.
2. Componentes
|
|
|
|---|---|---|
placa micro:bit *1 |
placa de expansión tipo T para micro:bit *1 |
cable micro USB *1 |
|
|
|
potenciómetro *1 |
servo *1 |
cables de conexión |
|
|
|
protoboard *1 |
portapilas *1 |
tarjeta de potenciómetro *1 |
|
||
tarjeta de dial de coche*1 |
3. Conocimiento de Componentes
potenciómetro
Un potenciómetro es también un elemento resistor con tres contactos, cuyo valor de resistencia puede ajustarse según cierta regularidad.
Vienen en todas las formas, tamaños y valores, pero todos tienen en común lo siguiente:
① Tres terminales (o puntos de conexión).
② Una perilla o deslizador móvil que puede cambiar la resistencia entre el terminal intermedio y cualquier terminal externo.
③ Al mover la perilla, la resistencia entre el terminal intermedio y cualquier terminal externo varía desde 0Ω hasta su máximo.
El símbolo del circuito del potenciómetro:
(1). Como divisor de voltaje
El potenciómetro es un resistor ajustable continuamente. Cuando giras su deslizador, el contacto móvil se desliza a lo largo del resistor. En este punto, se puede obtener una salida de voltaje según el voltaje aplicado al potenciómetro y el ángulo o recorrido de rotación del deslizador móvil.
(2). Como resistor variable
Cuando el potenciómetro se usa como resistor variable, conecta su terminal intermedio a uno de los dos terminales adicionales en el circuito. De esta manera, puedes obtener un valor de resistencia estable y continuamente variable dentro de su rango.
(3). Como controlador de corriente
Cuando se usa como controlador de corriente, el contacto móvil debe conectarse como uno de los terminales de salida.

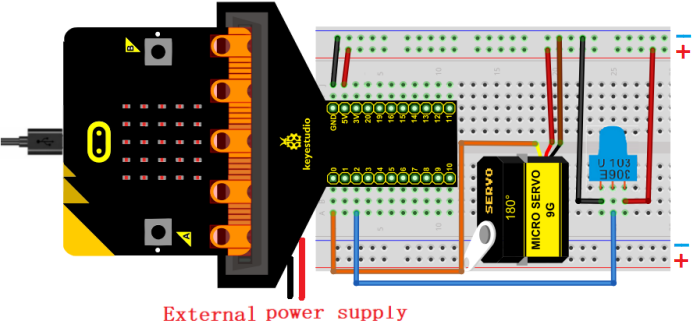

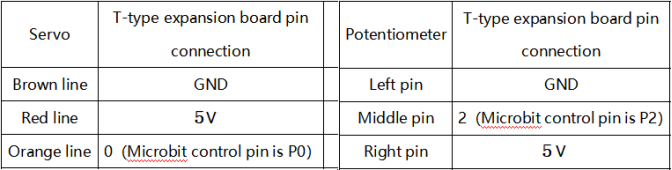

4. Diagrama de Conexiones
Al usar el servo, debemos conectar una fuente de alimentación externa y poner el interruptor DIP en ON.

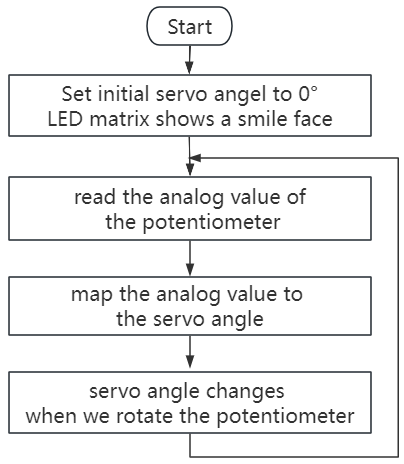

5. Flujo del Código
6. Código de Prueba
El archivo de código se proporciona en la carpeta Proyecto 05：Dial de Coche, archivo Project-05-Car-Dial.hex.

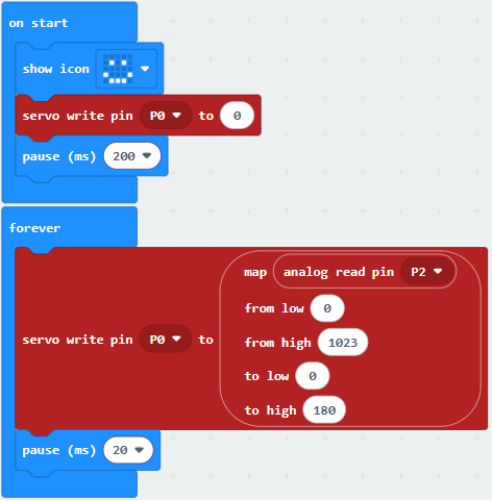

Cargar bloques de código:
7. Resultado de la Prueba

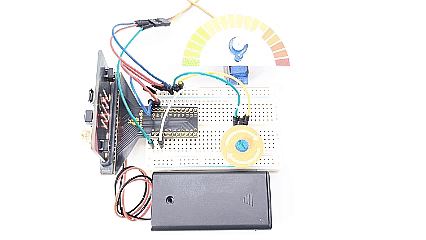

Después de descargar el código a la placa, gira la perilla del potenciómetro y el servo mueve la aguja en el dial.
ATENCIÓN: Si el cableado es correcto pero no ves resultados, presiona el botón de reinicio en la parte trasera de la placa.
