Proyecto 07: Monitoreo del Ambiente
1. Resumen
En el OLED, el sistema inteligente de monitoreo ambiental muestra en tiempo real los valores de temperatura y humedad detectados por el sensor DHT11, así como el valor del nivel de brillo de la luz ambiental detectado por el sensor de luz integrado.
2. Componentes
|
|
|
|---|---|---|
placa micro:bit *1 |
placa de expansión tipo T para micro:bit *1 |
cable micro USB *1 |
|
|
|
sensor de temperatura y humedad XHT11 *1 |
módulo OLED *1 |
cables DuPont |
|
|
|
protoboard *1 |
cables de salto |
soporte para batería *1 |
|
|
|
tarjeta nube *1 |
tarjeta OLED *1 |
3. Conocimiento de los Componentes
Sensor de temperatura y humedad XHT11
El sensor de temperatura y humedad XHT11 es un sensor compuesto con salida de señal digital calibrada, que puede detectar la humedad y temperatura en el aire.
Precisión: humedad ±5%RH, temperatura ±2℃
Rango de detección: humedad 5%RH ~ 95%RH, temperatura -25℃ ~ +60℃
El sensor utiliza un módulo digital especial para adquisición y tecnología de detección de temperatura y humedad para asegurar una fiabilidad extremadamente alta y una excelente estabilidad a largo plazo. Incluye un elemento resistivo de detección de humedad y un elemento NTC de detección de temperatura, siendo muy adecuado para mediciones con precisión relativamente baja y requisitos en tiempo real.
Modo de comunicación XHT11:
Se adopta comunicación de bus único. Esto significa que solo hay una línea de datos para el intercambio de datos y control en el sistema.
Definición de bits de datos transmitidos por bus único:
Formato de datos de bus único: se transmiten 40 bits de datos a la vez, con el bit alto primero.
8bit entero de humedad + 8bit decimal de humedad + 8bit entero de temperatura + 8bit decimal de temperatura + 8bit bit de paridad (La parte decimal de la humedad es 0)
Definición del bit de paridad
8bit entero de humedad + 8bit decimal de humedad + 8bit entero de temperatura + 8bit decimal de temperatura. 8bit bit de paridad = los últimos 8 bits del resultado obtenido

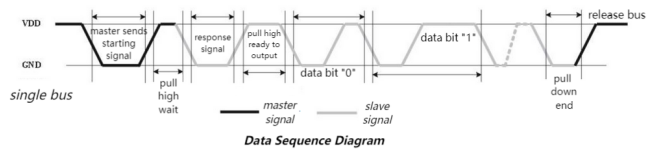

Línea de tiempo de datos:
Después de que el host usuario (MCU) envía una señal de inicio, el XHT11 cambia de modo de bajo consumo a modo de alta velocidad. Tras la señal de inicio, XHT11 envía una señal de respuesta y 40bit de datos, y activa una adquisición de señal.
La transmisión de señal se muestra en la figura:
Parámetros
Voltaje de operación: DC 3.3V a 5V
Corriente de operación: 2.1mA
Potencia máxima: 0.0105W
Rango de temperatura: -25℃ ~ +60℃ (± 2℃)
Rango de humedad: 5%RH ~ 95%RH (precisión ±5%RH alrededor de 25 ° C)
Sensor de Luz Microbit
Un sensor de luz es un dispositivo de entrada que mide el brillo de la luz externa. La placa micro:bit no incluye un sensor de luz incorporado. Detecta y percibe el brillo ambiental mediante una matriz de LED que convierte repetidamente la intensidad de la luz en un valor de entrada, y luego se muestrea el tiempo de atenuación del voltaje. De esta manera, el nivel de brillo detectado es un valor relativo.

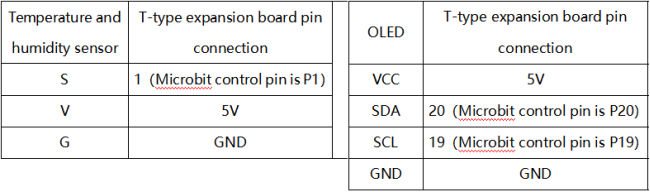

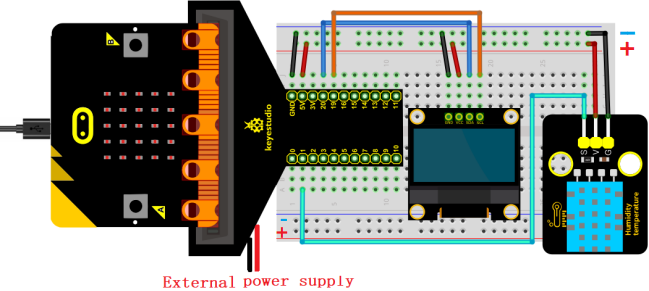

4. Diagrama de Conexiones
Al usar la pantalla OLED, debemos conectar una fuente de alimentación externa y poner el interruptor DIP en ON.

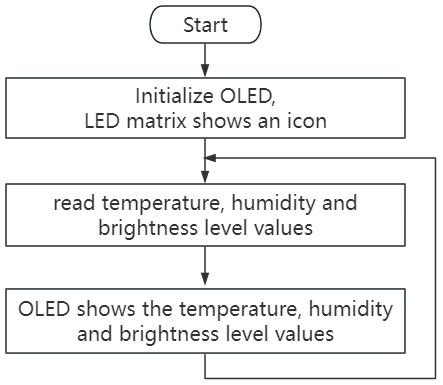

5. Flujo del Código
6. Código de Prueba
El archivo de código se proporciona en la carpeta Proyecto 07：Monitoreo del Ambiente, archivo Project-07-Environment-Monitoring.hex.

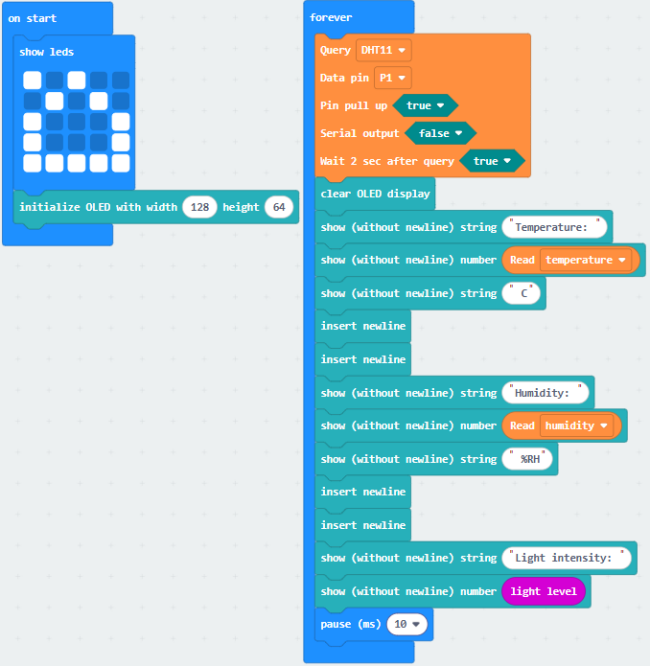

Cargar bloques de código:
7. Resultado de la Prueba

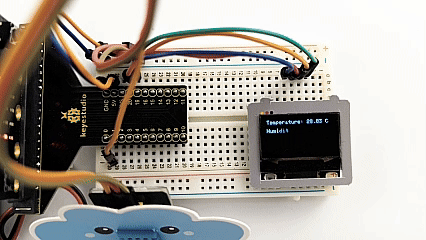

Después de descargar el código a la placa, el OLED muestra en tiempo real los valores de temperatura y humedad y el nivel de brillo de la luz.
ATENCIÓN: Si el cableado es correcto pero no puede ver los resultados, presione el botón de reinicio en la parte trasera de la placa.
