Proyecto 06: Fiesta de Música
1. Resumen

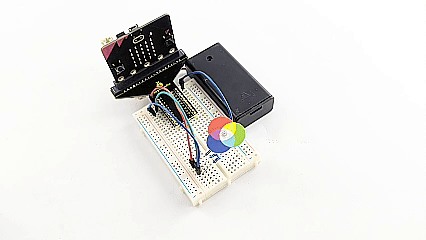

Cuando aplaudimos, el micrófono en la placa capta señales de sonido, y el altavoz reproduce una alegre canción de cumpleaños mientras el LED RGB emite una luz deslumbrante.
2. Componentes
|
|
|
|---|---|---|
placa micro:bit *1 |
placa de expansión tipo T para micro:bit *1 |
cable micro USB *1 |
|
|
|
LED rojo *1 |
resistencia 220Ω *3 |
cable de conexión *2 |
|
|
|
protoboard *1 |
soporte para baterías *1 |
tarjeta RGB *1 |
3. Conocimiento de los Componentes
Micrófono

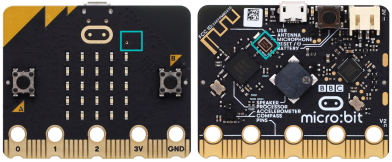

Un micrófono digital de alta calidad está integrado en el lado frontal de la placa micro:bit V2 para detectar señales de sonido y audio. El chip que controla y procesa el micrófono está en la parte trasera.

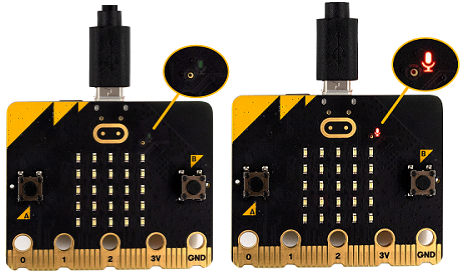

El micrófono está en un pequeño orificio redondo en la parte frontal de la placa, lo que facilita captar las señales de sonido circundantes. Simplemente coloque la placa micro:bit con la cara hacia arriba al usarla. Junto al orificio hay un indicador LED del micrófono. Cuando el micro:bit mide niveles de sonido, el indicador se ilumina.

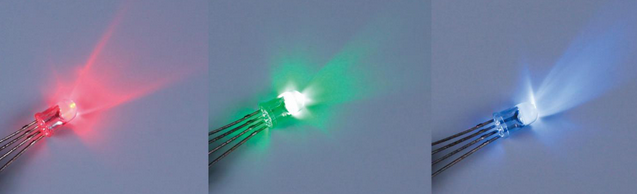

LED RGB
El LED RGB se representa en la intersección de tres colores primarios (RGB): rojo, verde y azul. La mayoría de los colores pueden sintetizarse con RGB en diferentes proporciones. Los LEDs rojo, verde y azul están empaquetados en una carcasa plástica transparente para emitir colores de luz cambiando el voltaje de entrada en los pines R, G y B.

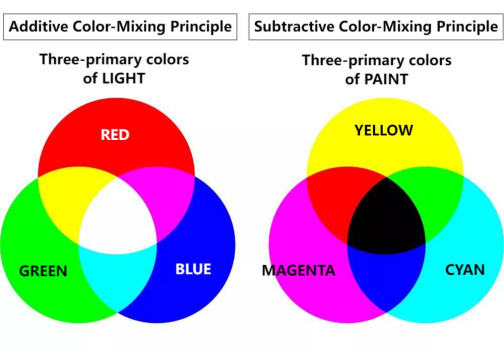

Teoría tricromática:

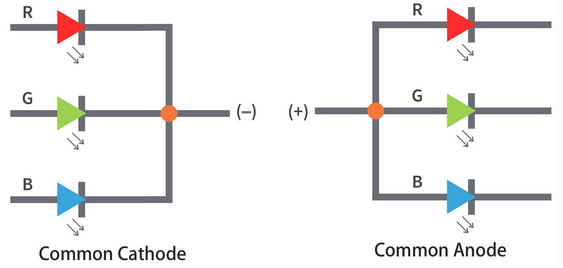

El LED RGB puede dividirse en dos tipos: ánodo común y cátodo común:
En un LED RGB de cátodo común, los tres LEDs comparten una conexión negativa (cátodo);
En un LED RGB de ánodo común, los tres LEDs comparten una conexión positiva (ánodo).
Nota: Aquí proporcionamos un LED RGB de cátodo común.
Pines del LED RGB:
El LED RGB tiene 4 pines: GND (el más largo), R (rojo), G (verde) y B (azul). Coloque el LED RGB como se muestra a continuación, los pines de izquierda a derecha son rojo, GND, verde y azul.

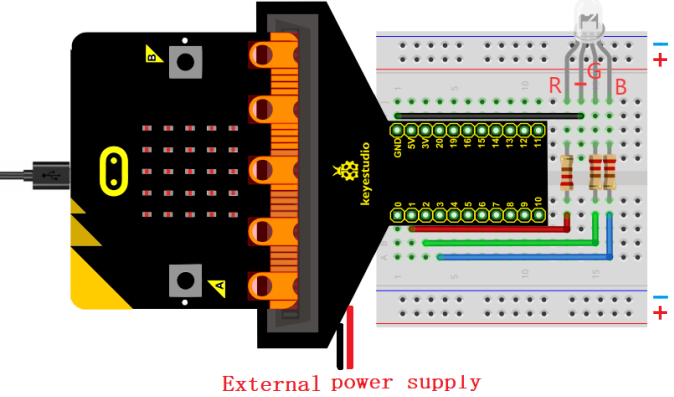

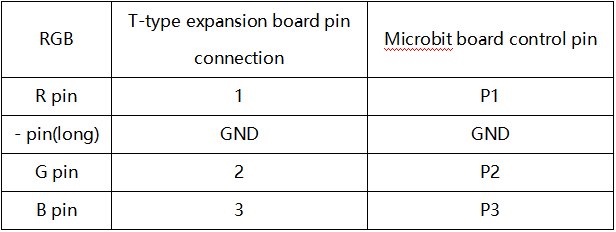

4. Diagrama de Conexiones

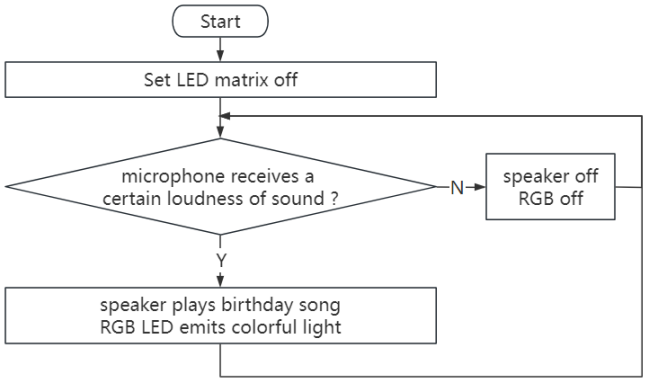

5. Flujo del Código
6. Código de Prueba
El archivo de código se proporciona en la carpeta Proyecto 06：Fiesta de Música, archivo Project-06-Music-Party.hex.

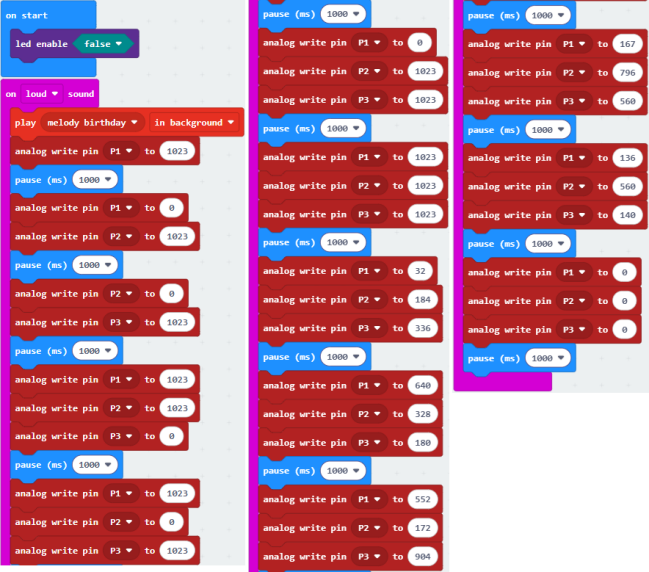

Cargar bloques de código:
7. Resultado de la Prueba
Después de descargar el código a la placa, cuando aplaudimos, el micrófono en la placa capta señales de sonido, y el altavoz reproduce una alegre canción de cumpleaños mientras el LED RGB emite una luz deslumbrante. ¿No es la fiesta de música un ambiente feliz y alegre?
ATENCIÓN: Si el cableado es correcto pero no ves resultados, presiona el botón de reinicio en la parte trasera de la placa.
