プロジェクト 02: 信号機

1. 概要

このプロジェクトでは、micro:bit ボード上の3つのLED（赤、黄、緑）、スピーカー、5x5 LEDマトリックスを使って信号機のモデルを作成します。

2. 部品

micro:bit ボード *1	micro:bit T型拡張ボード *1	micro USB ケーブル *1
赤色LED *1	黄色LED *1	緑色LED *1
220Ω抵抗 *3	ジャンプワイヤー	ブレッドボード *1
電池ホルダー *1 (自分で用意した単3電池 *2)	信号機カード *1

3. 部品の知識

スピーカー

Micro:bit にはスピーカーが搭載されており、プロジェクトで簡単に音を出すことができます。

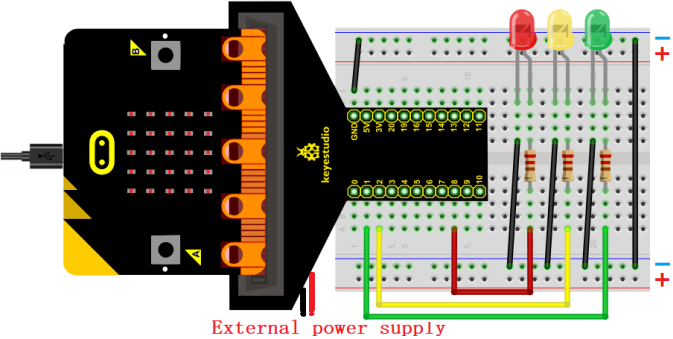

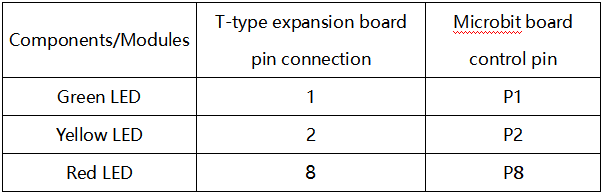

4. 配線図

注意: micro:bit ボードは下図のようにT型拡張ボードに差し込む必要があります。micro:bit ボードのLEDマトリックスは拡張ボードのロゴと同じ側にしてください。

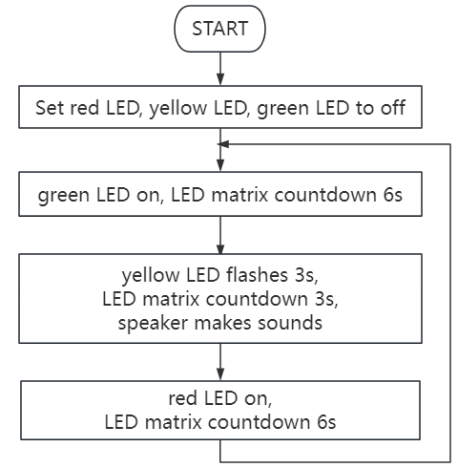

5. コードの流れ

6. テストコード

コードファイルはフォルダ Project 02：Traffic Lights 内のファイル Project-02-Traffic-Lights.hex にあります。

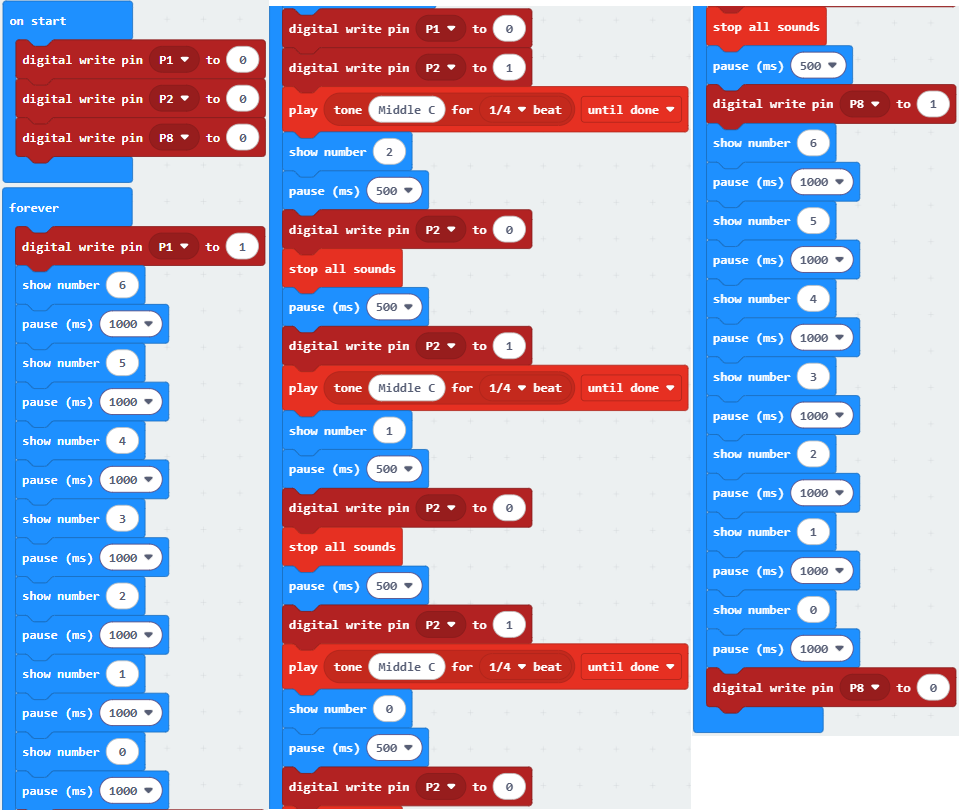

コードブロックの読み込み：

7. テスト結果

Windows 10 アプリの場合、「Download」をクリックしてください。ブラウザの場合は、ダウンロードした「.hex」ファイルを micro:bit ボードに送信します。

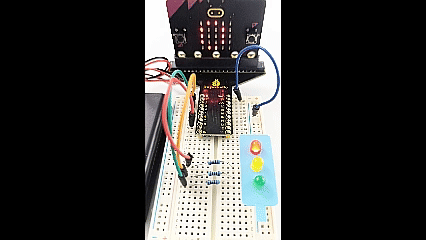

コードをボードにダウンロードすると、緑色LEDが点灯し、5×5 LEDマトリックスが6秒のカウントダウンを表示します。緑色LEDが消えると黄色LEDが点滅し、マトリックスは3秒のカウントダウンを行い、スピーカーが鳴ります。最後に赤色LEDが点灯し、6秒のカウントダウンを行います。これらの動作が繰り返されます。

注意: 配線が正しいのに結果が見えない場合は、ボード裏面のリセットボタンを押してください。

外部電源で電源を入れる場合は、DIPスイッチをONにしてください。
