プロジェクト05：カー ダイヤル
1. 概要
このプロジェクトでは、調整可能なポテンショメータ、サーボ、そして美しいダイヤルカードを組み合わせて、シンプルなカー ダイヤルモデルを作成します。
2. 部品
|
|
|
|---|---|---|
micro:bit ボード *1 |
micro:bit T型拡張ボード *1 |
micro USB ケーブル *1 |
|
|
|
ポテンショメータ *1 |
サーボ *1 |
ジャンプワイヤー |
|
|
|
ブレッドボード *1 |
電池ホルダー *1 |
ポテンショメータカード *1 |
|
||
カーダイヤルカード*1 |
3. 部品の知識
ポテンショメータ
ポテンショメータは3つの端子を持つ抵抗素子であり、その抵抗値は一定の規則に従って調整可能です。
形状、サイズ、値は様々ですが、共通点は以下の通りです：
① 3つの端子（または接続点）。
② 可動ノブまたはスライダーがあり、中間端子と任意の外部端子間の抵抗を変化させることができる。
③ ノブを動かすと、中間端子と任意の外部端子間の抵抗が0Ωから最大値まで変化する。
ポテンショメータの回路記号：
(1). 電圧分割器として
ポテンショメータは連続可変抵抗器です。スライダーを回転させると、可動接点が抵抗体上をスライドします。この時、ポテンショメータに印加された電圧と可動スライダーの角度やストロークに応じて電圧を出力できます。
(2). 可変抵抗器として
ポテンショメータを可変抵抗器として使う場合、中間端子を回路の2つの追加端子のいずれかに接続します。これにより、その範囲内で安定かつ連続的に変化する抵抗値を得られます。
(3). 電流制御器として
電流制御器として使う場合、可動接点を出力端子の一つとして接続します。

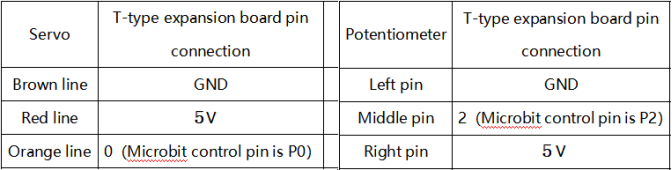

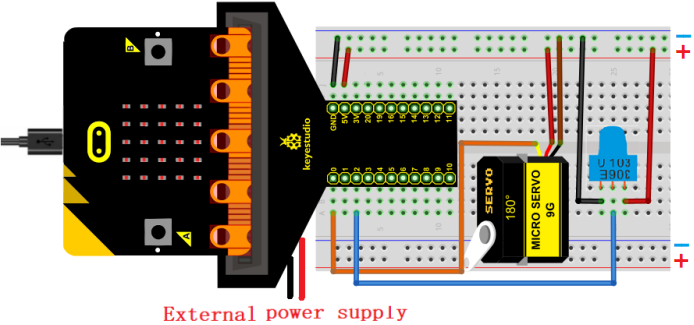

4. 配線図
サーボを使用する場合は、外部電源を接続し、DIPスイッチをONにしてください。

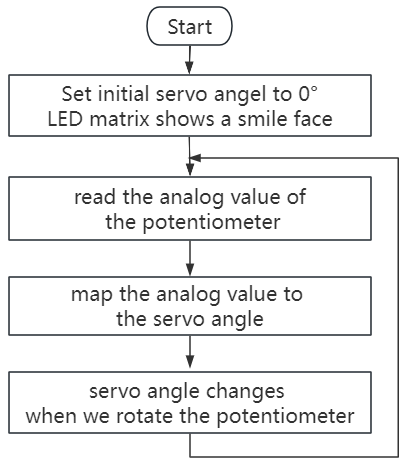

5. コードフロー
6. テストコード
コードファイルはフォルダ Project 05：Car Dial 内の Project-05-Car-Dial.hex にあります。

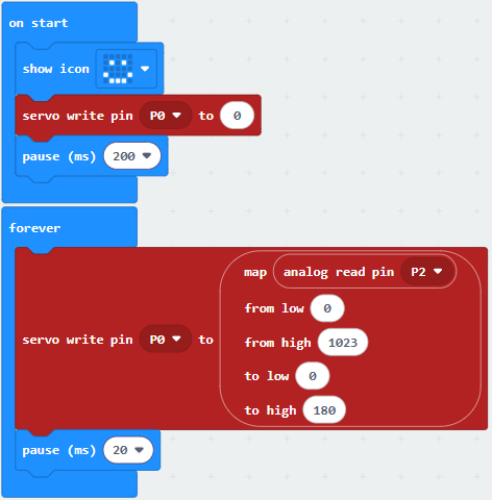

コードブロックの読み込み：

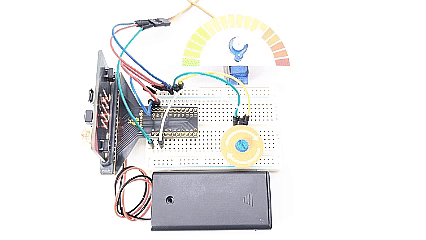

7. テスト結果
コードをボードにダウンロードした後、ポテンショメータのノブを回すと、サーボがダイヤル上のポインタを動かします。
注意： 配線が正しいのに結果が見えない場合は、ボード裏面のリセットボタンを押してください。
