プロジェクト04：スマート駐車
1. 概要
スマート駐車場はどこにでもあります。私たちもスマート駐車場を作ることができるでしょうか？もちろんです。超音波センサーを使って前方に車両があるかどうかを検出します。車両（または物）が近づいていると検出したら、サーボを制御してリフトロッドを上げます。離れていると検出したら、サーボはリフトロッドを下げます。
2. コンポーネント
|
|
|
|---|---|---|
micro:bit ボード *1 |
micro:bit T型拡張ボード *1 |
micro USB ケーブル *1 |
|
|
|
超音波センサー *1 |
サーボ *1 |
DuPont ワイヤー |
|
|
|
ブレッドボード *1 |
ジャンプワイヤー |
電池ホルダー *1 |
|
|
|
バットカード *1 |
リフトロッドカード *1 |
3. コンポーネントの知識
サーボ

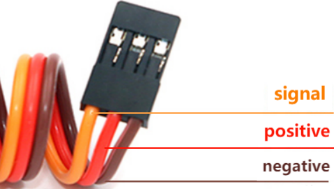

サーボは位置駆動装置です。サーボを使って正確な位置制御や高トルクの出力が可能です。通常、ロボットやリモコンカー、さらには航空機モデルに使われます。多くの仕様がありますが、すべてのサーボは3本の線を持っています：信号線（オレンジ）、プラス線（赤）、マイナス線（茶色）。色はサーボのブランドによって異なります。
内部構造図：
① 信号：マイコンからの制御信号を受け取る；
② ポテンショメーター：出力軸の位置を測定し、サーボ全体のフィードバック部分に属する；
③ 内部コントローラー：組み込み基板が外部制御からの信号を処理し、モーターとフィードバック位置信号を駆動する。サーボ全体のコア；
④ DCモーター：速度、トルク、位置を出力するアクチュエーター；
⑤ 伝達/サーボ機構：モーターのストローク出力を一定の伝達比で最終出力角度に拡大する機構。

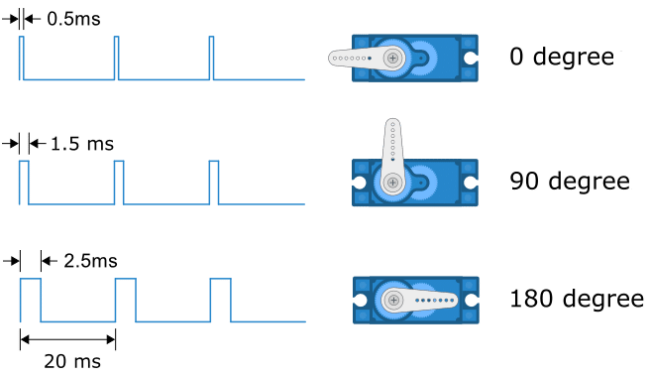

サーボの駆動
PWM信号をサーボの信号線に送って出力を制御します。PWMのデューティ比が出力軸の位置を直接決定します。周期は通常20ミリ秒で、50Hzの周波数でパルスを生成するように設定されます。
例えば（180°サーボ）：
180°サーボに1.5ミリ秒（ms）のパルス幅を送ると、サーボの出力軸は中央位置（90度）に動きます；
パルス幅が0.5msの場合、出力軸は0度に動きます；
パルス幅が2.5msの場合、出力軸は180度に動きます；
パラメータ：
動作電圧：DC 3.3V～5V
動作温度：-10°C ～ +50°C
寸法：32.25mm x 12.25mm x 30.42mm
インターフェース：ピッチ2.54mmの3ピンインターフェース

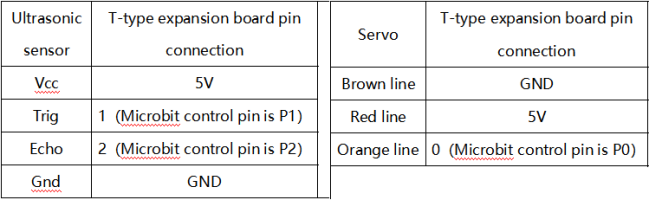

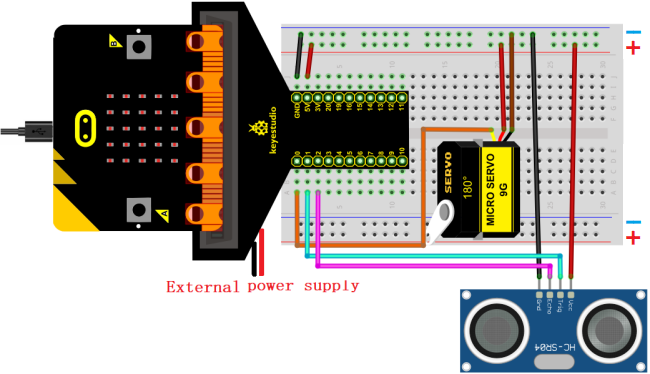

4. 配線図
超音波センサーとサーボを使用する場合は、必ず外部電源を接続し、DIPスイッチをONにしてください。

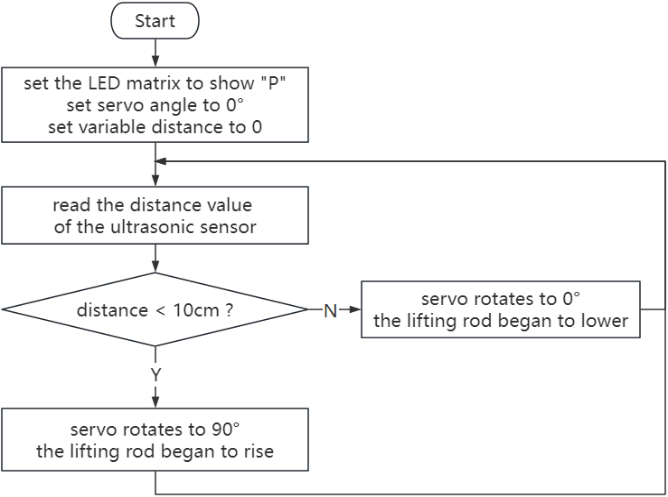

5. コードフロー
6. テストコード
コードファイルはフォルダ Project 04：Smart-Parking 内のファイル Project-04-Smart-Parking.hex にあります。

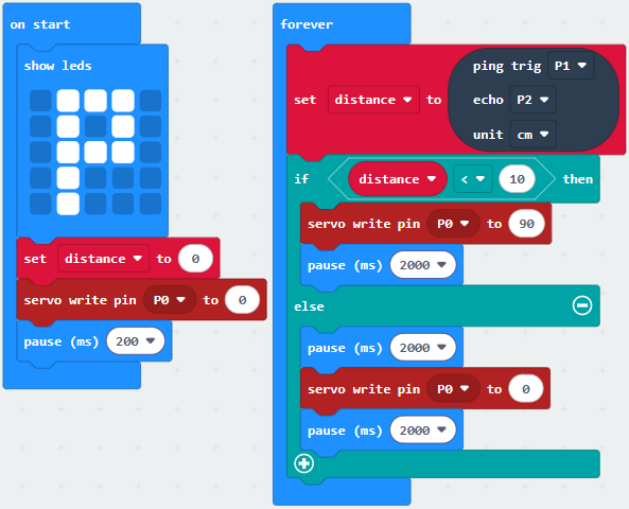

コードブロックの読み込み： 条件10の閾値は実際の状況に応じて変更可能です。

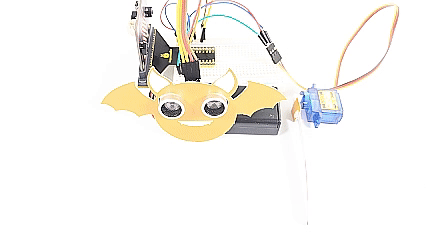

7. テスト結果
コードをボードにダウンロードした後、超音波センサーが車両（または物）が近づいていると検出すると、サーボがリフトロッドを上げます。センサーが離れていると検出すると、サーボはリフトロッドを下げます。
注意： 配線が正しいのに結果が見えない場合は、ボードの裏側のリセットボタンを押してください。
